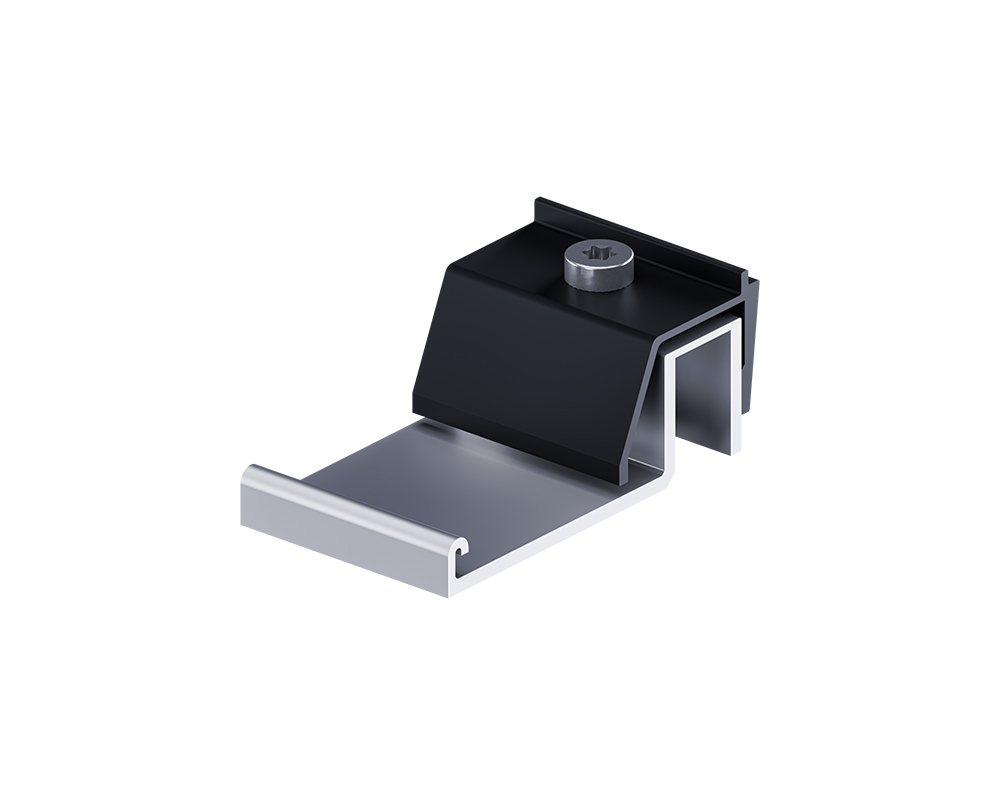

Profilverbinder LayTec

Das Einlegeprofil LayTec von Eurotec ist für die Installation von Solarpaneelen in Verbindung mit dem Einlegesystem LayTec vorgesehen. Die spezielle Geometrie des Profils ermöglicht ein einfaches Einklicken und Justieren mithilfe des Profilverbinders LayTec. Die Befestigung erfolgt durch das Anziehen einer TX40 Schraube am Profilverbinder. Nach einmaliger Ausrichtung des Einlegesystems LayTec können die Solarmodule nacheinander eingesetzt werden, was den Arbeitsaufwand reduziert und wertvolle Zeit spart.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Profil einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Schwimmende Lagerung -> Keine Spannungen durch Wärmeausdehnung

Material

• Aluminium (EN AW-6063 T66)

Das Basisprofil LayTec von Eurotec ist für die Installation von Solarpaneelen in Kombination mit dem Einlegesystem LayTec ausgelegt. Mithilfe des T40 ONLY Systems ist für die Montage lediglich ein TX40 Werkzeug erforderlich. Die Langlöcher im Profil ermöglichen eine einfache Befestigung und Justierung am Dachhaken LayTec mithilfe einer TX40 Schraube. Das Einlegesystem LayTec muss nur einmal präzise ausgerichtet werden, sodass anschließend alle Solarmodule nacheinander eingesetzt werden können. Dies trägt zu einer deutlichen Zeit- und Arbeitsersparnis bei.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Profil einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Resistent gegen hohe Wind- und Schneelasten

Material

• Aluminium (EN AW-6063 T66)

Die Endkappe LayTec von Eurotec verschließt die seitlichen Öffnungen des Einlegeprofils LayTec und sorgt für eine sichere Befestigung der Solarmodule sowie für ein ansprechendes Erscheinungsbild mit geschlossenen Oberflächen. Die Montage erfolgt mithilfe von zwei TX40 Schrauben. Dank des T40 ONLY Systems wird für die Installation lediglich ein TX40 Werkzeug benötigt. Nach einmaliger Ausrichtung des Einlegesystems LayTec können alle Solarmodule nacheinander eingelegt werden, wodurch die Installation effizient und zeitsparend gestaltet wird.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Geeignet für das Einlegesystem LayTec

Material

• Aluminium (EN AW-6063 T66)

Der Abstandshalter LayTec von Eurotec gewährleistet die sichere Positionierung der eingelegten Profile und sorgt automatisch für den erforderlichen Mindestabstand von 10 mm zwischen zwei Modulrahmen, der durch die thermische Längenausdehnung notwendig ist. Nach dem Einlegen eines Moduls wird der Abstandshalter einfach hinter diesem in die obere Schiene geklemmt. Das Einlegesystem LayTec muss lediglich einmal ausgerichtet werden, wodurch alle Solarmodule nacheinander eingelegt werden können. Dies trägt zu einer effizienten Installation und einer deutlichen Zeitersparnis bei.

Vorteile/Eigenschaften

• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Einfach einzulegen
• Geeignet für das Einlegesystem LayTec
• Schwimmende Lagerung -> Keine Spannungen durch Wärmeausdehnung

Material

• Polypropylencarbonat

Die Fixierschraube LayTec von Eurotec dient zur Befestigung des Basisprofils LayTec an den Dachhaken. Eine integrierte Sperrverzahnung verhindert das Lösen der Schraube durch Vibrationen. Dank des T40 ONLY Systems ist für die Montage lediglich ein TX40 Werkzeug erforderlich.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung
• Geeignet für das Einlegesystem LayTec

Material

• Edelstahl A2

Der Dachhaken LayTec MAX von Eurotec ist speziell für die Montage von Solarpaneelen in Kombination mit dem Einlegesystem LayTec ausgelegt. Dank des extra verlängerten Bügels eignet er sich besonders für den Einsatz bei längeren Dachziegeln. Mit dem T40 ONLY System wird für die Montage lediglich ein TX40 Werkzeug benötigt. Nach der einmaligen Ausrichtung des Einlegesystems LayTec können alle Solarmodule nacheinander eingelegt werden, was Zeit und Arbeitsaufwand spart. Die durchdachte Geometrie des Hakens ermöglicht eine einfache Justierung und Befestigung des Bügels. Der Edelstahlbügel ist besonders belastbar und eignet sich daher auch für Regionen mit hohen Wind- und Schneelasten.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Resistent gegen hohe Wind- und Schneelasten

Material

• Aluminium (EN AW-6063 T66)
• Edelstahl A2 (1.4301)

Der Längsverbinder für das Einlegeprofil LayTec von Eurotec ermöglicht die Verbindung von zwei einzelnen Einlegeprofilen LayTec. Er wird unkompliziert in die Profile eingeschoben. Dank der eingestanzten Abstandshalter positioniert sich der Verbinder automatisch mittig zwischen den Profilen und sorgt für einen Abstand von etwa 7 mm, der die thermische Ausdehnung der Profile berücksichtigt. Der Längsverbinder dient ausschließlich der Profilverbindung und ersetzt keine Befestigungspunkte auf dem Dach.

Vorteile/Eigenschaften

• Schnelles Verbinden von zwei Profilen
• Kein Einschrauben notwendig
• Ermöglicht Längsausdehnung der Profile

Material

• Edelstahl A2

Der Längsverbinder für das Basisprofil LayTec von Eurotec ermöglicht die Verbindung von zwei einzelnen Basisprofilen LayTec. Der U-förmige Verbinder wird von unten an die Profile angelegt und mit den mitgelieferten Schrauben und Muttern fixiert. Eingestanzte Abstandshalter sorgen dafür, dass der Verbinder automatisch mittig zwischen den Profilen positioniert wird und einen Abstand von etwa 7 mm für die thermische Ausdehnung der Profile freilässt. Der Längsverbinder dient ausschließlich der Verbindung der Profile und ersetzt keine Befestigungspunkte auf dem Dach.

Vorteile/Eigenschaften

• Schnelles Verbinden von zwei Profilen
• Ermöglicht Längsausdehnung der Profile

Material

• Edelstahl A2
