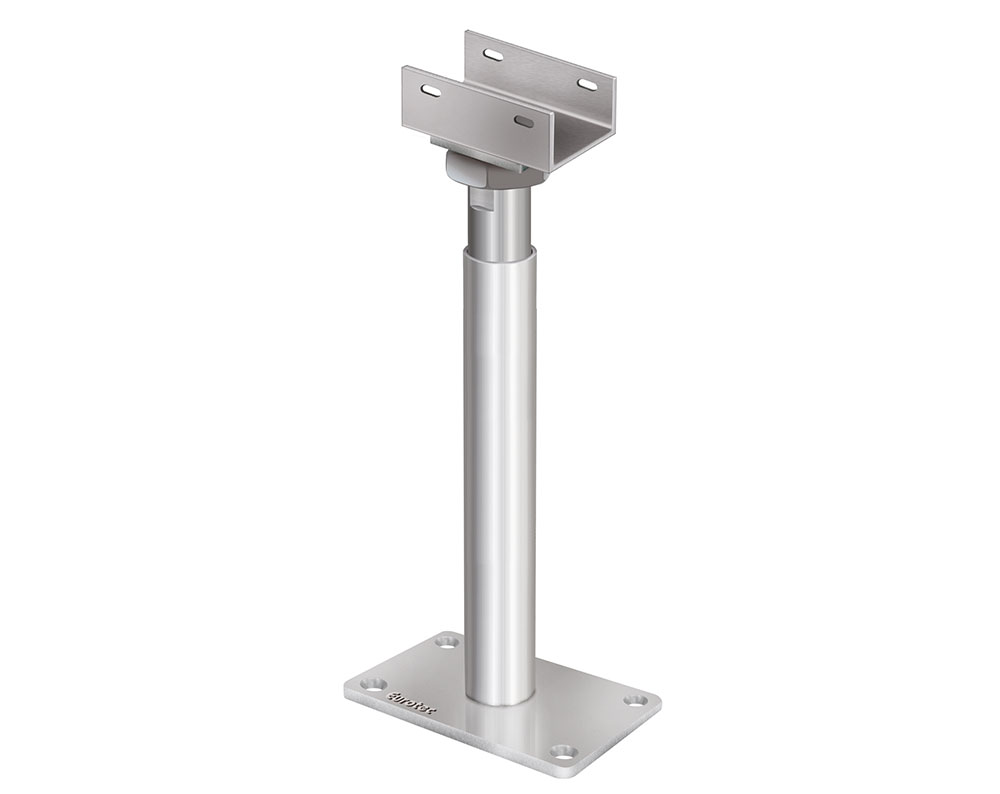

Robusto Terrassenfuß HV 500 + 350
Der Robusto HV 500+350 ist ein Terrassenfuß, der die Anforderungen an den konstruktiven Holzschutz erfüllt.
Eine EPDM-Dichtung zwischen Kopfplatte und Unterkonstruktion sorgt für zusätzlichen Schutz vor Trittschall und eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 850 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden.
Der Robusto HV 500+350 hat eine hohe Zug- und Drucktragfähigkeit und kann zusätzlich Horizontallasten aufnehmen. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet.
Der Robusto HV 500+350 kann durch seine Kopfplatte in U-Form sowohl das Eurotec Terrassen Tragprofil HKP, das Alu-Systemprofil EVO als auch Holzunterkonstruktionsprofile aufnehmen. Er ist somit flexibel in der Anwendung und kann auch im Terrassenbau eingesetzt werden. Zum Beispiel lassen sich durch ihn barrierefreie Rampen und Übergänge bauen.
Technische Kurzbeschreibung
- Einfache Montage mit neuer Kopfplatte in U-Form
- Kombinierbar mit dem Terrassen-Tragprofil HKP und dem Alu-Systemprofil EVO
- Mind. Holzquerschnitt von 60 x 100 mm
- Zusätzlicher Holzschutz durch EPDM am Holz
- Baustahl S235JR (ST37-2) feuerverzinkt
- Lieferung inkl. 4 St. PH Bighty 4,8 x 25 mm
- In der Nutzungsklasse 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar
- Der Robusto HV 500+350 ermöglicht den konstruktiven Holzschutz nach neuer DIN 68800-2
- Der Robusto HV 500+350, kann zusätzlich zu den Vertikallasten noch horizontale Kräfte in den Untergrund ableiten
Verstellfuß PRO CERA M
Die Verstellfüße PRO CERA von Eurotec sind die ideale Lösung für Steinterrassen und bieten flexible Höhenanpassungen je nach Bedarf. Dank einer innovativen Konstruktion lässt sich die Auflagefläche präzise bis zu einer Neigung von 7 % ausrichten und bleibt dabei stabil im Verbund. Mit integrierten Fugenstegen von 4 mm Breite werden die Steinplatten automatisch korrekt und mit einheitlichem Fugenmaß positioniert. Für weitere Verlegemöglichkeiten können die Fugenstege an einer Sollbruchstelle entfernt werden. Ein bereits vormontiertes Trittschallpad auf der Auflagefläche
reduziert die Übertragung von Trittschall zwischen Terrassenlager und Steinplatte. Die PRO CERA-Serie umfasst sechs verschiedene höhenvarianten, die sich mithilfe unserer Pro-Erweiterungsringe ganz einfach anpassen lassen – für maximale Flexibilität beim Terrassenbau.
Vorteile/Eigenschaften
- Hohe Tragfähigkeit von 8,0 kN/Fuß
- Stufenlose Einstellung von Gefälle bis 7 %
- Grundaufbauhöhen von 42,8 bis 170,8 mm
- Höhenerweiterung durch Erweiterungsringe möglich
- Einfache und schnelle Montage
- Stufenlose Höhenjustierung
- Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
Material
- PP (Polypropylen)

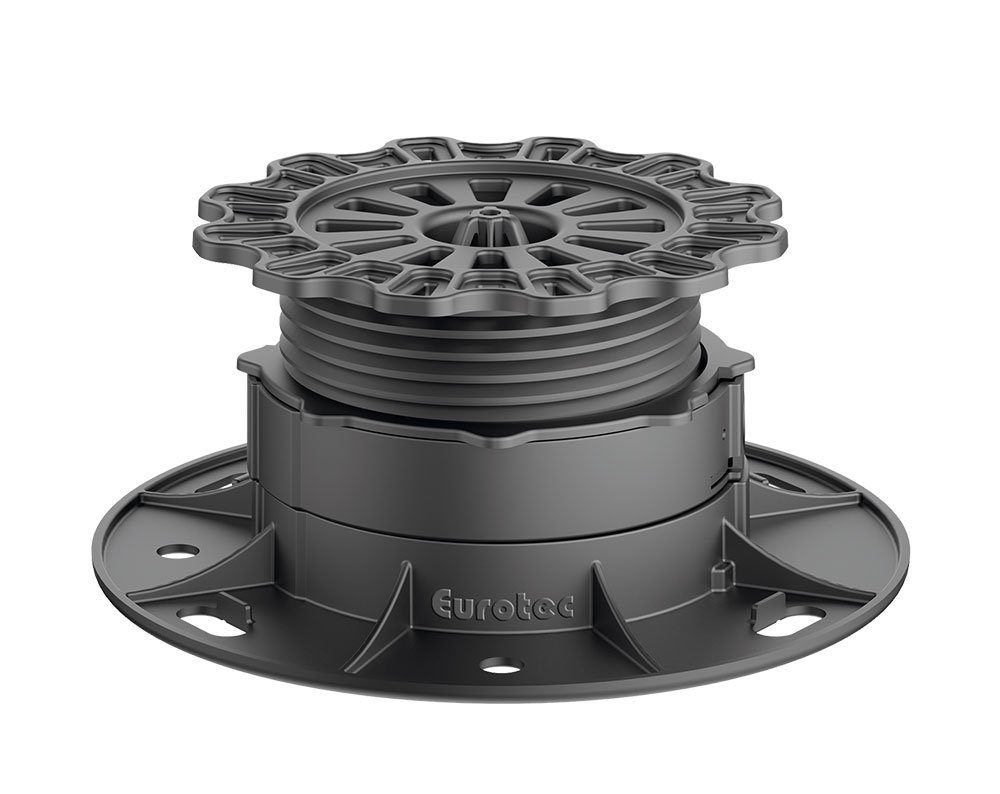

Verstellfuß PRO M
Verstellfüße Profi-Line
Die Verstellfüße PRO sind für Holz- und Steinterrassen in diversen Aufbauhöhen geeignet.
Die Profi-Line Verstellfuß-Serie von Eurotec bietet Ihnen ein Baukastensystem: Innovativ, universell, flexibel und anwenderfreundlich!
Die Serie besteht aus sechs unterschiedlich hohen Verstellfüßen. Diese können durch Erweiterungsringe bzw. Erweiterungsplatten in der Aufbauhöhe verändert werden.
Komplettiert wird die Verstellfuß-Serie durch drei verschiedene Adapter-Typen:
L-Adapter - für klassische Holzunterkonstruktionen oder moderne Aluminiumunterkonstruktionen

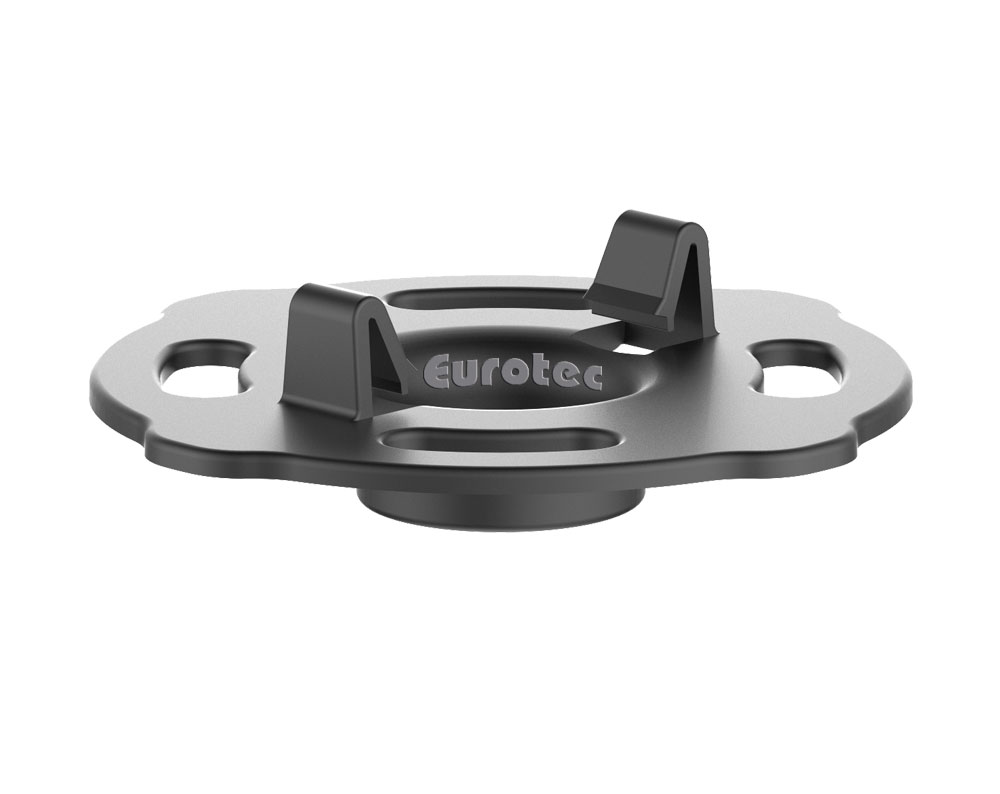

Click-Adapter - zum zeitsparenden Einklicken der Eurotec Aluminiumprofile

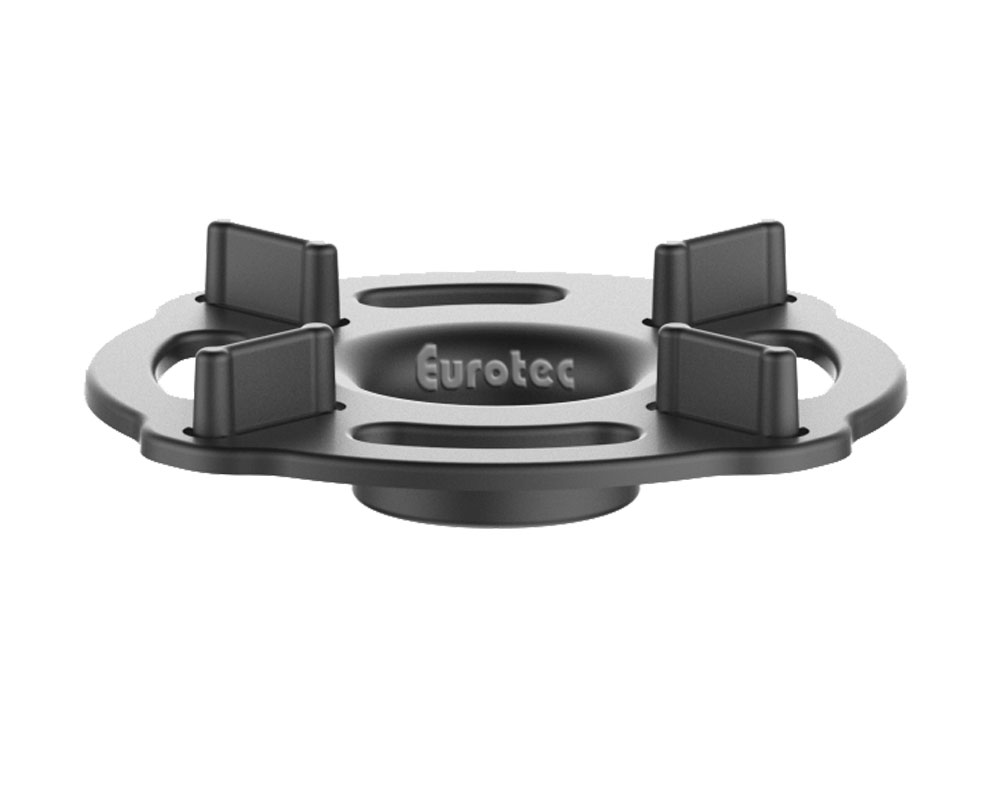

Stein-Adapter - zur Verlegung von Steinplatten
Somit können die Verstellfüße PRO schnell und unkompliziert auf Ihre individuellen Bedürfnissen und Gegebenheiten vor Ort angepasst werden.
Bitte beachten Sie, dass die Adapter des Verstellfuß XS nur für den XS geeignet und nicht mit dem Rest der PRO Familie kombinierbar sind.
Eigenschaften/Vorteile:
- Hohe Tragfähigkeit von 8,0 kN/Fuß
- Grundaufbauhöhen von 10 - 168 mm
- Höhenerweiterung durch Erweiterungsringe bzw. Erweiterungsplatte möglich
- Einfache und schnelle Montage
- Stufenlose Höhenjustierung
- Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
Die unten angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum eigentlichen Bruch ist um ein Vielfaches höher.
Hinweis:
*Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum eigentlichen Bruch ist um ein Vielfaches höher.

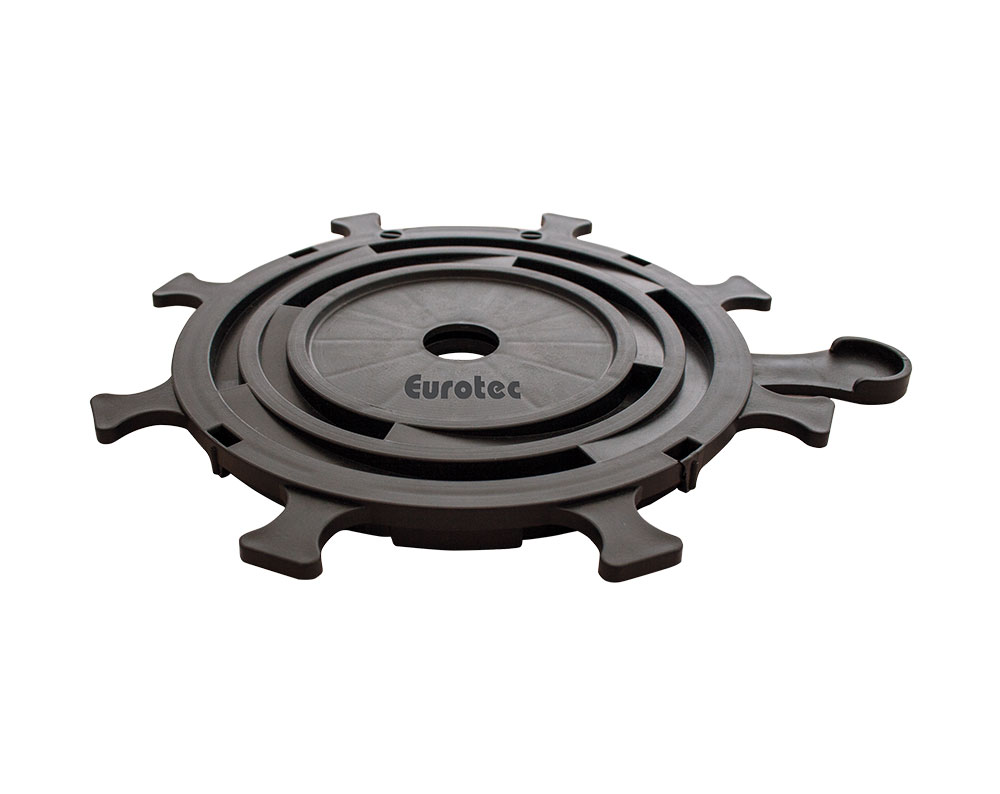

Verstellfuß PRO XXS
Verstellfüße Profi-Line
Die Verstellfüße PRO sind für Holz- und Steinterrassen in diversen Aufbauhöhen geeignet.
Die Profi-Line Verstellfuß-Serie von Eurotec bietet Ihnen ein Baukastensystem: Innovativ, universell, flexibel und anwenderfreundlich!
Die Serie besteht aus sechs unterschiedlich hohen Verstellfüßen. Diese können durch Erweiterungsringe bzw. Erweiterungsplatten in der Aufbauhöhe verändert werden.
Komplettiert wird der Verstellfuß XXS durch zwei verschiedene Adapter-Typen:
L-Adapter - für klassische Holzunterkonstruktionen oder moderne Aluminiumunterkonstruktionen
Stein-Adapter - zur Verlegung von Steinplatten
Der PRO XXS wird sowohl mit L-Adapter als auch mit Stein-Adapter geliefert.
Somit kann der Verstellfuß PRO XXS schnell und unkompliziert auf Ihre individuellen Bedürfnissen und Gegebenheiten vor Ort angepasst werden.
Der Verstellfuß XXS kann zur Höhenerweiterung mit bis zu zwei Erweiterungsplatten XXS kombiniert werden.
Hinweis:
Bitte beachten Sie, dass die Adapter des Verstellfuß XXS nur für den XXS geeignet und nicht mit dem Rest der PRO Familie kombinierbar sind.
Die Verstellfüße PRO XXS und PRO XS sind nicht mit dem Nivello 2.0 kompatibel.
*Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum eigentlichen Bruch ist um ein Vielfaches höher.

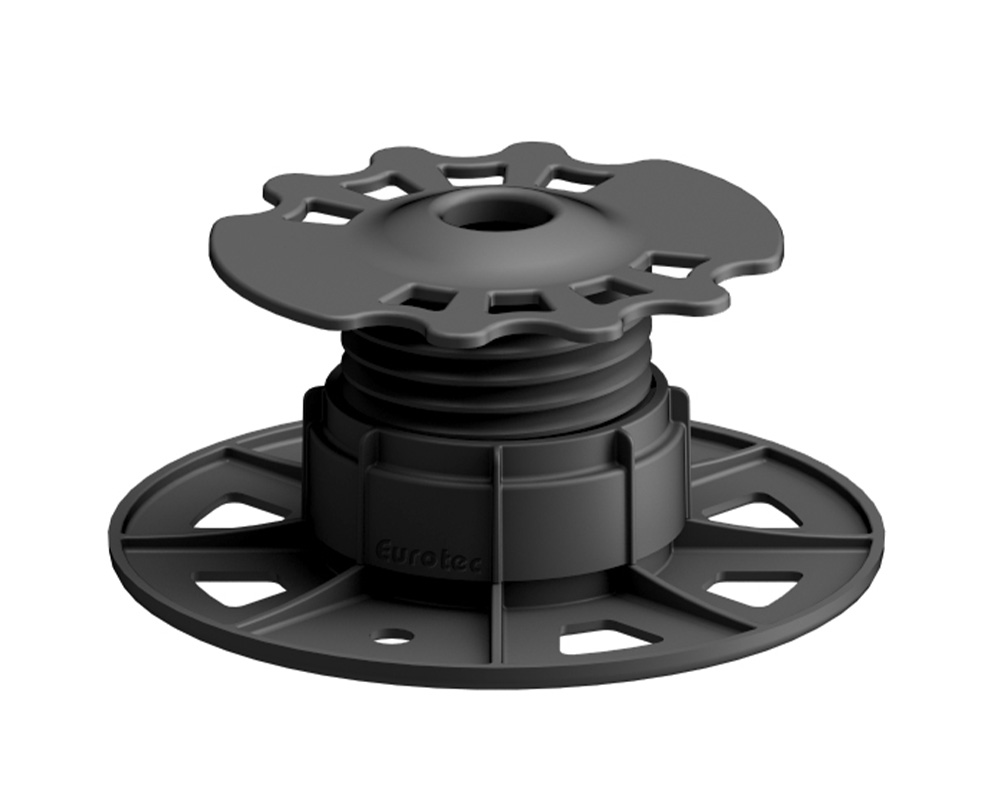

Verstellfuß SL BASE M mit L-Adapter
Material
- PP-C
- Stufenlose Selbstnivellierung von bis zu 7 %
- Geeignet für Unterkonstruktionen aus Aluminium und Holz
- Vier unterschiedliche Größen erhältlich
- Kombinierbar mit dem SL BASE-L-Adapter sowie 40 und 60
- Aufbauhöhen von 32 – 217 mm
- Tragfähigkeit von bis zu 2,2 kN/Fuß
- Inklusive SL BASE-L-Adapter
*Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum eigentlichen Bruch ist um ein Vielfaches höher.

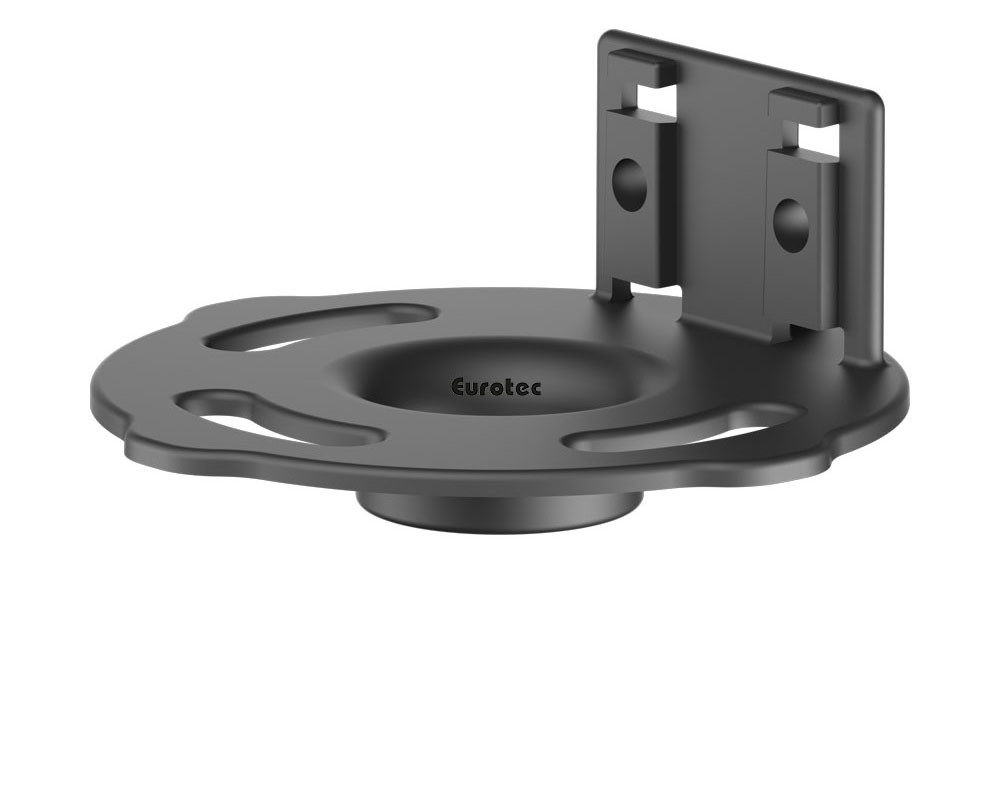

L-Adapter
Systemkomponente für die Profi-Line und SL PRO Verstellfuß-Serie von Eurotec
L-Adapter - für klassische Holzunterkonstruktionen oder moderne Aluminiumunterkonstruktionen
Die Lieferung erfolgt inkl. einer Schraube pro Adapter.
Zusatz: Geeignet für die Verstellfüße PRO S, M, L und XL sowie SL PRO M und L

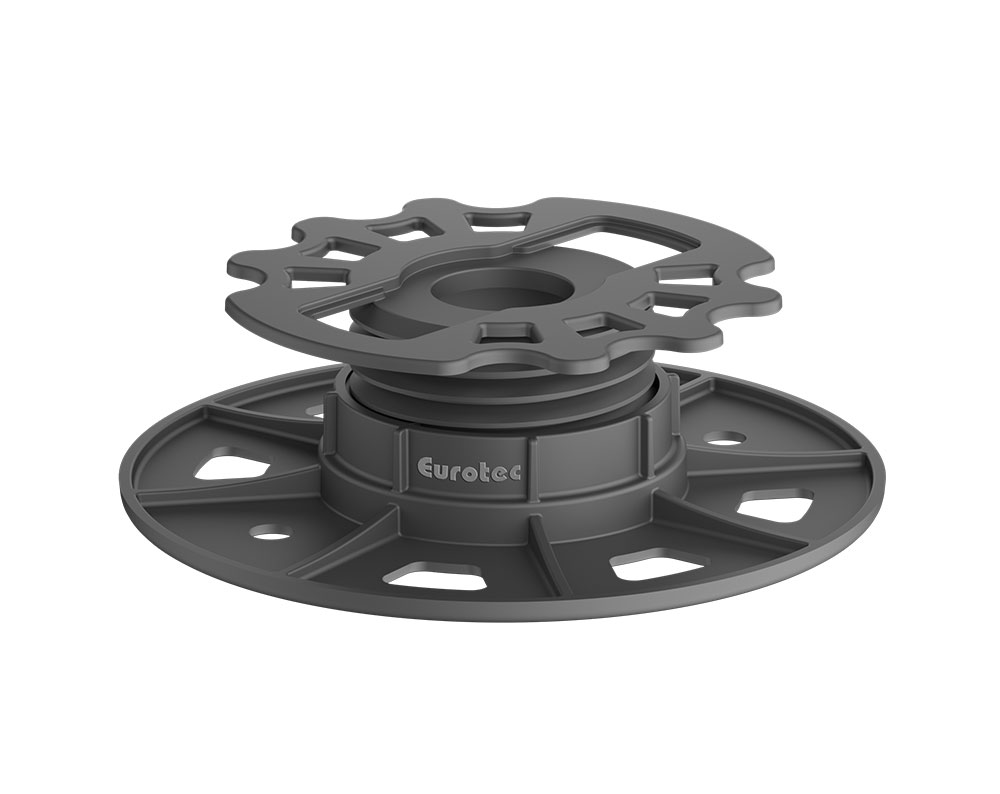

Verstellfuß Base S mit L-Adapter
Verstellfüße BASE-Line
- Geeignet für Unterkonstruktionen aus Aluminium und Holz
- Vier unterschiedliche Größen erhältlich
- Kombinierbar mit dem Base-Adapter L sowie 32, 40, 60
- Aufbauhöhen von 25 - 210 mm
- Tragfähigkeit von bis zu 2,2 kN/Fuß
Der BASE-Verstellfuß wird standardmäßig mit dem Base-Adapter L und je einer Schrauben pro Verstellfuß geliefert. Sollten die Verstellfüße BASE für Aluminium verwendet werden, müssen passende Adapter hinzugekauft werden.
Die höhenverstellbaren Auflagefüße sind für eine überwiegend statische, zentrische Druckbeanspruchung bei mehrfachgestützten Systemen geeignet. * Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum eigentlichen Bruch ist um ein Vielfaches höher.
Hinweis: Die BASE-Line ist nicht kompatibel mit dem Nivello 2.0.

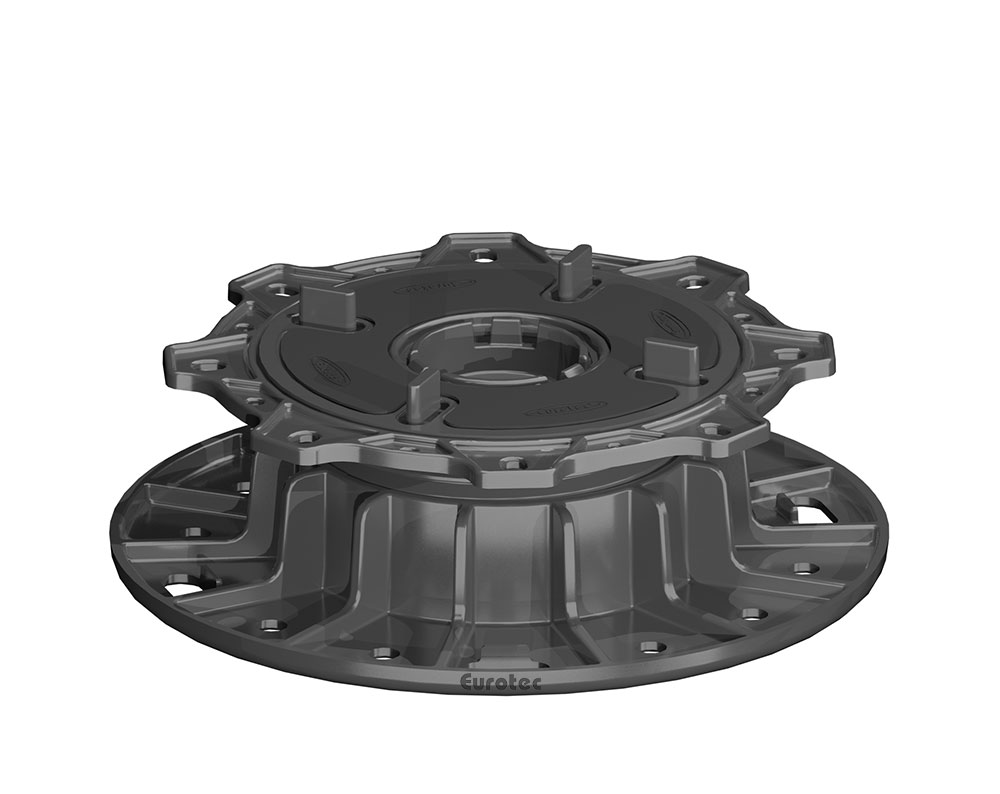

Verstellfuß GIANT S

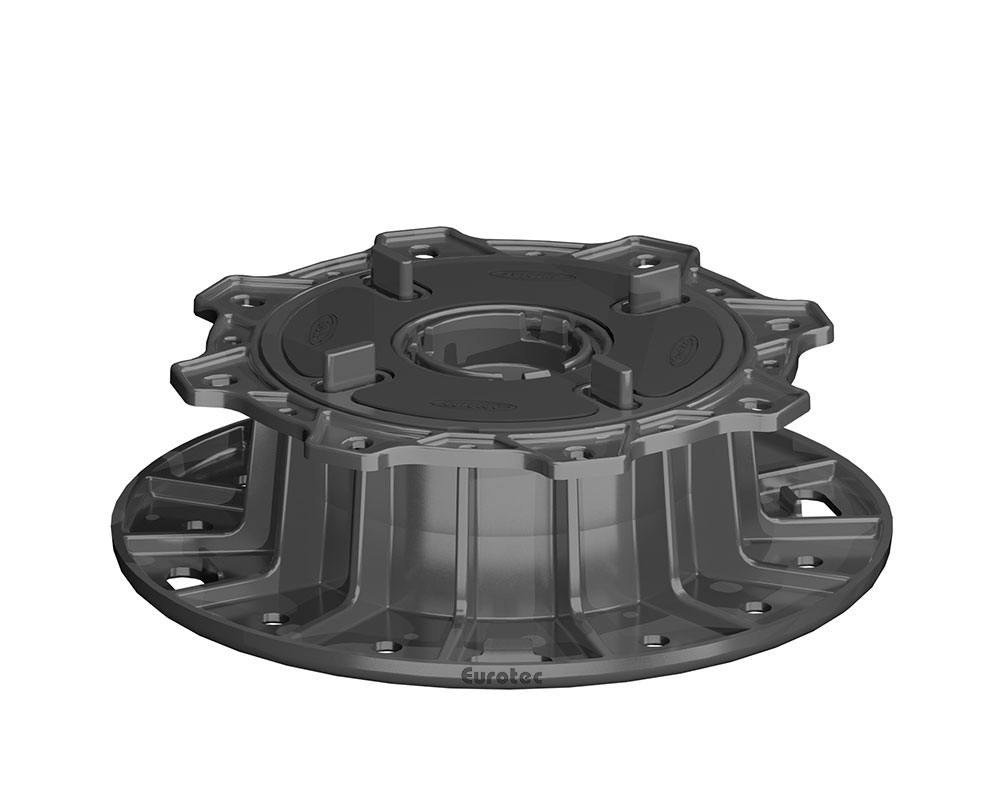

Die Verstellfüße GIANT von Eurotec eignen sich gezielt für die Einzelauflagerung von schweren, großformatigen Steinplatten oder Keramikfliesen. Die Reihe hat vier Varianten zu bieten, welche alle über einen stufenlos justierbaren Bereich von 40 bis 220 mm verfügen. Die Aufbauhöhe lässt sich mit dem Erweiterungsring GIANT um weitere 170 mm erhöhen.
Der Vorteil der Verstellfüße GIANT ist die hohe Tragkraft. Im montierten Zustand ist eine Belastung von bis zu 22 kN/Fuß möglich. Im Falle einer Montage mit Erweiterungsring liegt die Belastung hingegen nur bei 19 kN/Fuß*.
Bitte beachten Sie die Hinweise und Informationen zu dem Einstellschlüssel GIANT im Produktdatenblatt!
Vorteile
- Hohe Traglast bis zu 22 kN/Fuß*
- Vormontierte Trittschallscheibe dämmt Trittschall
- Für die Einzelauflagerung schwerer, großformatiger Steinplatten/Keramikfliesen
- Stufenlos einstellbare Höhe von 40 – 220 mm

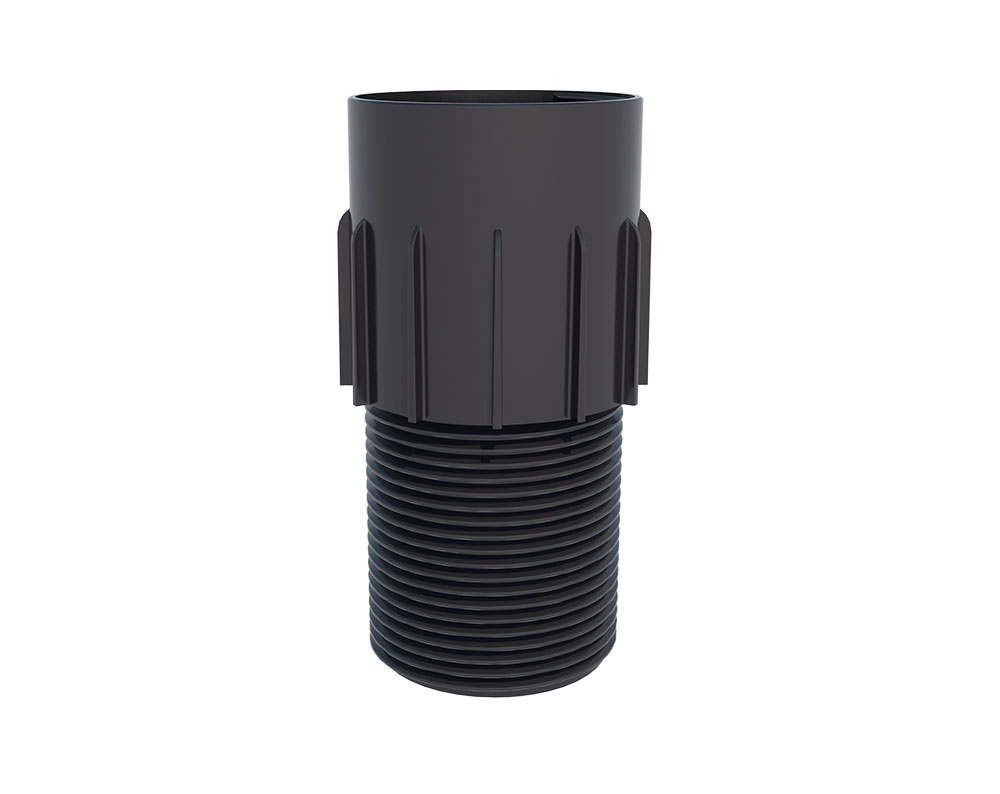

- Erweiterungsring GIANT ermöglicht Erhöhung um 170 mm
- Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
*Maximale Tragfähigkeit im eingefahrenen Zustand. In Kombination mit dem Erweiterungsring GIANT beträgt die Tragfähigkeit 19 kN/ Fuß.
** Nicht im Lieferumfang enthalten
Verstellfuß PRO CERA XS
Die Verstellfüße PRO CERA von Eurotec sind die ideale Lösung für Steinterrassen und bieten flexible Höhenanpassungen je nach Bedarf. Dank einer innovativen Konstruktion lässt sich die Auflagefläche präzise bis zu einer Neigung von 7 % ausrichten und bleibt dabei stabil im Verbund. Mit integrierten Fugenstegen von 4 mm Breite werden die Steinplatten automatisch korrekt und mit einheitlichem Fugenmaß positioniert. Für weitere Verlegemöglichkeiten können die Fugenstege an einer Sollbruchstelle entfernt werden. Ein bereits vormontiertes Trittschallpad auf der Auflagefläche
reduziert die Übertragung von Trittschall zwischen Terrassenlager und Steinplatte. Die PRO CERA-Serie umfasst sechs verschiedene höhenvarianten, die sich mithilfe unserer Pro-Erweiterungsringe ganz einfach anpassen lassen – für maximale Flexibilität beim Terrassenbau.
Vorteile/Eigenschaften
- Hohe Tragfähigkeit von 8,0 kN/Fuß
- Stufenlose Einstellung von Gefälle bis 7 %
- Grundaufbauhöhen von 42,8 bis 170,8 mm
- Höhenerweiterung durch Erweiterungsringe möglich
- Einfache und schnelle Montage
- Stufenlose Höhenjustierung
- Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
Material
- PP (Polypropylen)
