Dämmstoffdübel einteilig

Zur sicheren Befestigung von weichen Mineralfaser-Dämmstoffen

Mithilfe der Klimax ECO Dämmstoffdübel lassen sich weiche Mineralfaser-Dämmstoffe sicher an der Wand befestigen.

Die Dämmstoffdübel bestehen vollständig aus schlagfestem Kunststoff und eignen sich für Verankerungen in Beton, Kalksandvollstein, Mauerziegel und anderen Baustoffen mit hohen Festigkeiten.

Die Klimax ECO Dämmstoffdübel werden in Durchsteckmontage in ein Ø 8,0 mm Bohrloch eingeschlagen. Im Zuge des Setzvorgangs verformen sich die Stege an der Spitze des Dübels und es entsteht ein Anpressdruck, welcher einen sicheren Halt der Dübel gewährleistet.

• Mit Kopfloch zur Aufnahme eines Gittergewebehalters
• Für Dämmstoffdicken 30 - 140 mm
• Teller-Ø 90 mm

Vorteile Klimax ECO 1/2:

• Keine Wärmebrücken
• Zeitsparende und unkomplizierte Schlagmontage
• Schlagfester Kunststoff
• Besonders geeignet bei vorgehängten hinterlüfteten Fassaden
• Temperaturbeständig von -40 °C bis +70 °C

Montagekennwerte:

• Bohrernenndurchmesser: 8,0 mm
• Mindestbohrlochtiefe: 25,0 mm
• Mindesteinbautiefe: 20,0 mm
•


Dämmstoffdübel zweiteilig

Zur sicheren Befestigung von weichen Mineralfaser-Dämmstoffen

Mithilfe der Klimax ECO Dämmstoffdübel lassen sich weiche Mineralfaser-Dämmstoffe sicher an der Wand befestigen.

Die Dämmstoffdübel bestehen vollständig aus schlagfestem Kunststoff und eignen sich für Verankerungen in Beton, Kalksandvollstein, Mauerziegel und anderen Baustoffen mit hohen Festigkeiten.

Die Klimax ECO Dämmstoffdübel werden in Durchsteckmontage in ein Ø 8,0 mm Bohrloch eingeschlagen. Im Zuge des Setzvorgangs verformen sich die Stege an der Spitze des Dübels und es entsteht ein Anpressdruck, welcher einen sicheren Halt der Dübel gewährleistet.

• Für Dämmstoffdicken 30 - 210 mm
• Teller-Ø 90 mm

Vorteile Klimax ECO 1/2:

• Keine Wärmebrücken
• Zeitsparende und unkomplizierte Schlagmontage
• Schlagfester Kunststoff
• Besonders geeignet bei vorgehängten hinterlüfteten Fassaden
• Temperaturbeständig von -40 °C bis +70 °C

Montagekennwerte:

• Bohrernenndurchmesser: 8,0 mm
• Mindestbohrlochtiefe: 35,0 mm
• Mindesteinbautiefe: 30,0 mm
•


Zur Befestigung von Wärmedämmverbundsystemen

Universeller Einsatz für viele Dämmstoffe und Untergründe

Mithilfe des Klimax Dämmstoffdübels lassen sich WDVS-Dämmstoffplatten in den Stärken 40 – 210 mm sicher an der Wand befestigen. Der Dämmstoffdübel eignet sich für Verankerungen in Kalksandvollstein, Kalksandlochstein, Mauerziegel, Hochlochziegel, Leichtbetonvollblock und Leichtbetonhohlblock. Das Produkt besteht aus einem Kunststoffdübel und einem Nagel aus galvanisch verzinktem Stahl mit einem aufgepressten Kunststoffkopf. Der Kunststoffkopf vermindert die Bildung von Wärmebrücken und dient außerdem dem zusätzlichen Korrosionsschutz.

Die Verarbeitung geschieht nach dem Prinzip eines klassischen Nageldübels.

Vorteile Klimax Dämmstoffdübel:

• Schnelle und wirtschaftliche Montage
• Universell einsetzbar für viele verschiedene Dämmstoffe und Untergründe
• Flacher Dübelkopf

Montagekennwerte

• Bohrernenndurchmesser: 8,00 mm
• Tiefe des Bohrlochs bis zum tiefsten Punkt: 40,00 mm
• Effektive Verankerungstiefe: 30,00 mm
•


Fassaden-/Verstellschraube

EiSYS-2 Schraube für den Einsatz bei vorgehängten Fassaden.

Die Energieeinsparverordnung (sowie steigende Energiekosten) fordern eine effiziente, umweltgerechte Wärmedämmung für alle beheizten und neuerdings auch gekühlten Gebäude. Eine vorgehängte hinterlüftete Fassade verbindet diese Anforderung mit der Möglichkeit, die Gebäudehülle mit den verschiedensten Materialien nach ästhetischen und/oder bautechnischen Gesichtspunkten zu gestalten.

Die EiSYS-2 Schraube von Eurotec ist eine Fassaden-/ Verstellschraube.

Diese Schraube wird mit einem Dübel in der Hauswand befestigt. Durch die frei drehende Gewindehülse am Kopf der Schraube kann die Unterkonstruktion der Fassade parallel zur Hauswand gerichtet werden. Der Vorteil liegt auf der Hand, Kostenersparnis und verkürzte Montagezeiten. Auch bei größeren Abständen zur Hauswand können über die Fachwerkverschraubung hohe Lasten abgetragen werden. Die Gestaltungsfreiheit der Fassade bleibt unbeeinträchtigt.

Edelstahl A2

Dem Namen entsprechend, haben die Color-Fassadenschrauben colorierte Schraubenköpfe.

Man verwendet die Color-Fassadenschrauben zur Befestigung von farblichen Fassadenplatten. Durch den farbigen Schraubenkopf ist die Verschraubung der Platten kaum sichtbar.

Neben den hier aufgeführten Farben, sind die Color-Fassadenschrauben auch in weiteren RAL-Farben auf Anfrage bei uns erhältlich.

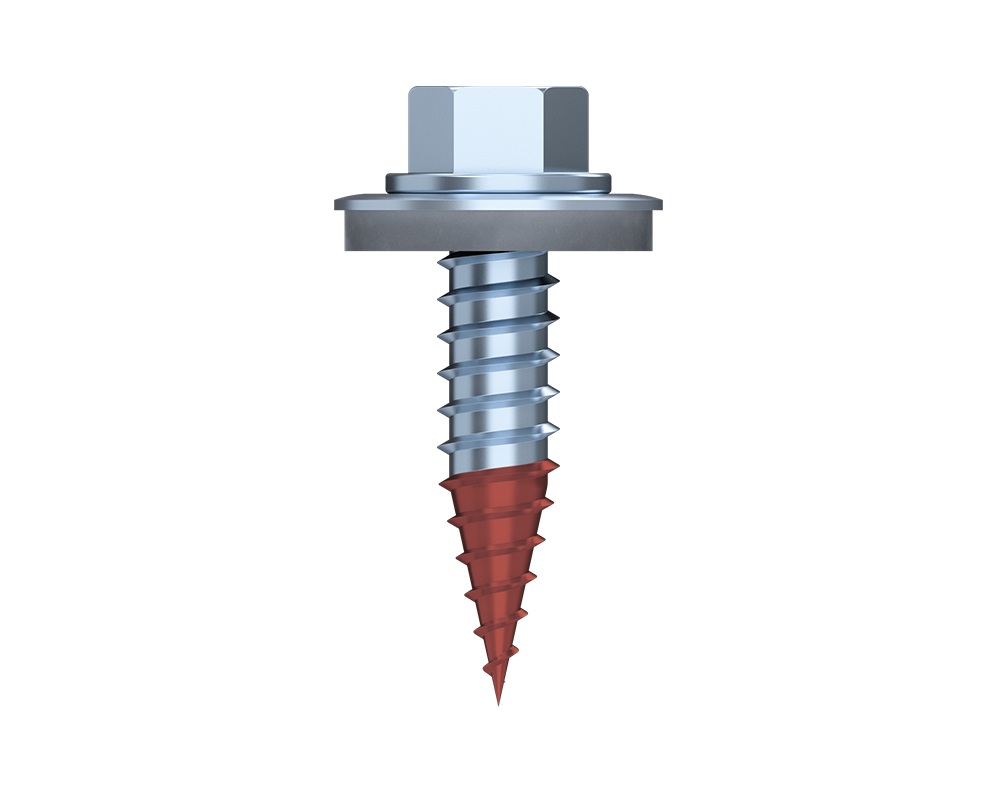

BiGHTY Bi-Metall, sonderbeschichtet, Dichtscheibe A2 und EPDM

BiGHTY ist eine Bohrschraube für Stahl/Stahl- und Holz/Stahl-Anschlüsse, die sich ihr Kernloch und das Gegengewinde im Bauteil selbst bohrt bzw. formt. Der Arbeitsgang des Vorbohrens und die Auswahl des richtigen Bohrlochdurchmessers entfallen somit. Ein Abwandern der Schraube auf der Bauteiloberfläche wird durch die speziell ausgebildete Bohrspitze verhindert. Dies erlaubt ein schnelles Anbohren. Ein Ankörnen der Bohrstelle ist nicht mehr notwendig. Die BiGHTY-Bohrschraube stellt somit eine zeitsparende Alternative zu herkömmlichen gewindefurchenden Blechschrauben dar. Die BiGHTY-Bohrschraube kann mit einem marktüblichen Schraubenschlüssel oder einer „Nuss“ eingeschraubt werden.

Die BiGHTY Bi-Metall vereint die hohe Korrosionsbeständigkeit eines Edelstahls A2 mit den hervorragenden mechanischen Eigenschaften eines Kohlenstoffstahls.

• Bi-Metall
• Edelstahl A2, hohe Korrosionsbeständigkeit
• Spitze aus Kohlenstoffstahl, hohe Härte und Festigkeit
• Nichtrostender Stahl nach DIN 10088
• Dichtscheibe A2 und EPDM
•


Verstellschraube zur Befestigung von Fassadenunterkonstruktionen aus Holz Schraube aus hochwertigem Edelstahl A4

Mit unserer EiSYS-H Verstellschraube können Dämmmaterial-Stärken von 60 mm bis 300 mm problemlos verarbeitet werden.Eine freidrehende Justierhülse ermöglicht dem Anwender eine Distanzregulierung zwischen Mauerwerk und Unterkonstruktion. Ein Sechskant-Bit zur Montage ist im Lieferumfang enthalten. Dieser dient sowohl zum Einschrauben der Schraube in den Untergrund als auch zur Abstandsjustierung über den Verstellkopf. So wird es gemacht! Einfach aber genial! Die Anwendung: Nachdem die Dämmung an der Außenwand angebracht ist, wird die Konterlatte auf Ø 16 mm vorgebohrt. Nach der Konterlatte wird durch diese Bohrung erneut eine Bohrung durchgeführt. Mit Ø 10 mm wird durch die vorhandene Bohrung in die Dämmung und den Untergrund gebohrt. Unser Eurotec EiSYS-Dübel wird auf die Verstellschraube gesteckt und durch die Konterlatte und die Dämmung in den Untergrund eingeführt. Mit Stellung 1 des beiliegenden Sechskant-Bits wird nun die Schraube komplett eingeschraubt, sodass der Verstellkopf in der Konterlatte sitzt. Mit Stellung 2 des Bits wird nun der Abstand zwischen Mauerwerk und Konterlatte justiert.

Die CoverFix Fassadenschiene ermöglicht die Befestigung von Fassadenhölzern. Die Befestigungspunkte sind nach der Montage nicht sichtbar.

Material

• Aluminium, schwarz

Vorteile/Eigenschaften

• Nicht sichtbare Befestigungspunkte
• Ideal für den konstruktiven Holzschutz
• Durchlüftetes Fassadensystem mit Abstandsmontage
• Fassadenholz bleibt unbeschädigt bei Witterungen
• Rationelle und einfache Montage

* Länge x Breite x Tiefe

BiGHTY Bi-Metall, sonderbeschichtet, Dichtscheibe A2 und EPDM

BiGHTY ist eine Bohrschraube für Stahl/Stahl- und Holz/Stahl-Anschlüsse, die sich ihr Kernloch und das Gegengewinde im Bauteil selbst bohrt bzw. formt. Der Arbeitsgang des Vorbohrens und die Auswahl des richtigen Bohrlochdurchmessers entfallen somit. Ein Abwandern der Schraube auf der Bauteiloberfläche wird durch die speziell ausgebildete Bohrspitze verhindert. Dies erlaubt ein schnelles Anbohren. Ein Ankörnen der Bohrstelle ist nicht mehr notwendig. Die BiGHTY-Bohrschraube stellt somit eine zeitsparende Alternative zu herkömmlichen gewindefurchenden Blechschrauben dar. Die BiGHTY-Bohrschraube kann mit einem marktüblichen Schraubenschlüssel oder einer „Nuss“ eingeschraubt werden.

Die BiGHTY Bi-Metall vereint die hohe Korrosionsbeständigkeit eines Edelstahls A2 mit den hervorragenden mechanischen Eigenschaften eines Kohlenstoffstahls.

• Bi-Metall
• Edelstahl A2, hohe Korrosionsbeständigkeit
• Spitze aus Kohlenstoffstahl, hohe Härte und Festigkeit
• Nichtrostender Stahl nach DIN 10088
• Dichtscheibe A2 und EPDM
•


Edelstahl A4

Dem Namen entsprechend, haben die Color-Fassadenschrauben colorierte Schraubenköpfe.

Man verwendet die Color-Fassadenschrauben zur Befestigung von farblichen Fassadenplatten. Durch den farbigen Schraubenkopf ist die Verschraubung der Platten kaum sichtbar.

Edelstahl A4:

• Geeignet für gerbstoffhaltige Hölzer wie Cumarú, Eiche, Merbau, Robinie etc.
• Geeignet für salzhaltige Atmosphären
• Bedingt säurebeständig
• Anwendbar in Nutzungsklasse 1, 2 und 3
• Nicht geeignet für chlorhaltige Atmosphären

Neben den hier aufgeführten Farben, sind die Color-Fassadenschrauben auch in weiteren RAL-Farben auf Anfrage bei uns erhältlich.

* Nicht nach ETA geregelt

Fassaden-/Verstellschraube für Holz

• Edelstahl A4

Diese Schraube wird in der Fassadenbefestigung eingesetzt.

Dämmmaterial-Stärken von 60 mm bis 300 mm können problemlos mit der EiSYS-H Schraube von Eurotec verarbeitet werden.

Die EiSYS-H Schraube ist mit einer freidrehenden Justierhülse/Verstellkopf ausgestattet, die eine Distanzregulierung zwischen Mauerwerk und Unterkonstruktion ermöglicht. Als Zubehör wird ein Sechskant-Bit mitgeliefert. Dieses wird sowohl zum Einschrauben der Schraube in den Untergrund, als auch zum Justieren der Unterkonstruktion durch den Verstellkopf genutzt.

So wird es gemacht!

Das Prinzip der Anwendung ist so genial wie einfach.

Nachdem die Dämmung auf der Außenwand angebracht ist, bohrt man die Konterlatte systemgerecht auf Ø 16 mm vor. Danach wird durch diese Bohrung hindurch mit Ø 10 mm durch die Dämmung hindurch in den Untergrund gebohrt, um das Bohrloch für den Dübel herzustellen.

Der Dübel wird auf die Verstellschraube aufgesteckt und beides zusammen durch die Konterlatte und die Dämmung in das gefertigte Bohrloch gesteckt. Die EiSYS-H Fassaden-/Verstellschraube wird mit dem Sechskant-Bit in Stellung 1 komplett eingeschraubt, bis auch der Verstellkopf in der Konterlatte sitzt.

Nun einfach mit dem Sechskant-Bit auf Stellung 2 herausziehen und den Abstand zwischen Mauerwerk und Konterlatte justieren.

Schwarz, galvanisch verzinkt

Zur nicht sichtbaren Befestigung von Fassadenhölzern

Vorteile FassadenClip

• Für Fassadenhölzer von 57 - 95 mm Profilhöhe
• Nicht sichtbar geschraubte Befestigung
• Perfekter konstruktiver Holzschutz
• Durchlüftetes Fassadensystem mit Abstandsmontage
• Die bewitterte Oberfläche des Fassadenholzes bleibt unbeschädigt
• Rationelle und einfache Montage

Rationelle und einfache Montage
1) FassadenClip auf Rückseite mit Anschlag auflegen und Montageschrauben setzen
2) Vorgang auf jedem weiteren Fassadenholz versetzt wiederholen
3) Fassadenholz an Konterlatte mit Fixierschraube festschrauben
4) Nächstes Fassadenholz einfach einstecken und nur an Oberseite mit Fixierschraube festschrauben
5) Fugenabstand wird durch Schraubenkopf der Fixierschraube automatisch eingestellt, fertig!
Pro Fassadenclip sind eine Fixierschraube mit Bohrspitze 4,5 x 29 mm und zwei Montageschrauben 4,2 x L im Lieferumfang enthalten.

Für EiSYS-2 Schrauben

Der EiSYS-Dübel ist die ideale Lösung für die Befestigung der EiSYS-2 Verstellschraube in verschiedensten Wandbeschaffenheiten.

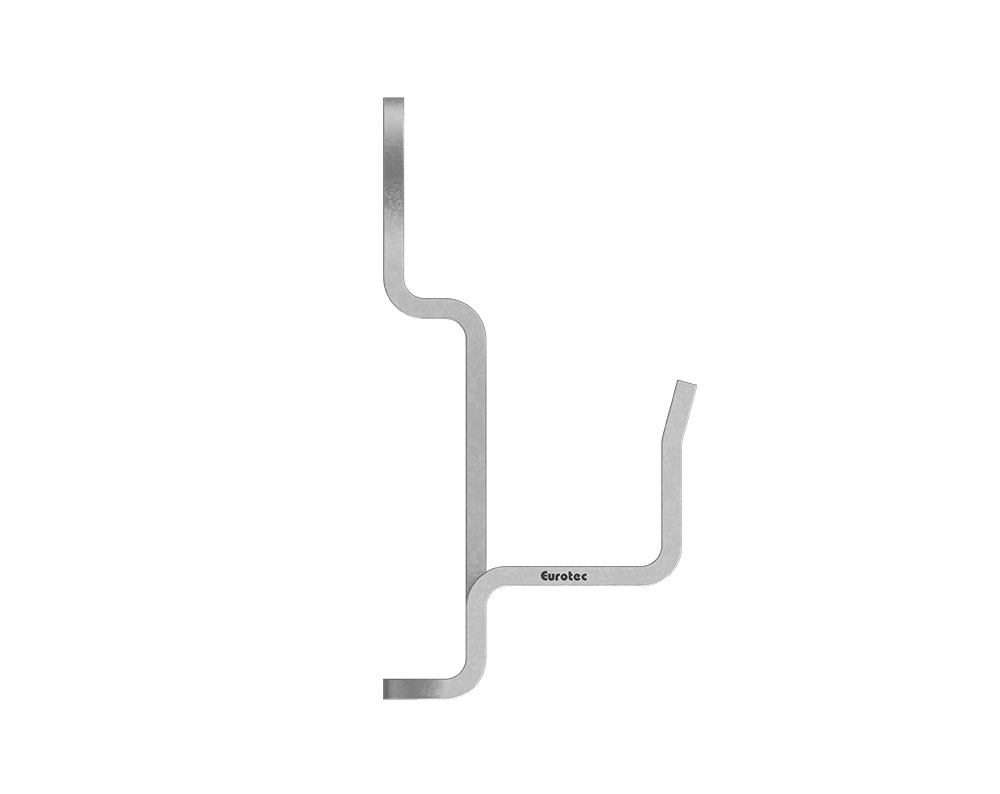

EiSYS-Aluminium und -Holz

Für die Anwendung mit den gängigsten Fassadenprofilen

Vorteile

• Optimierte Hinterlüftung durch konstruktiven Holzschutz
• Nicht sichtbare Befestigung
• Ausbilden von Fixpunkten und Gleitpunkten
• Einfache Montage
• Wetterbeständig

Eigenschaften

Durch den Einsatz des Clips wird ein Fugenmaß von 6 mm generiert. Der Clip wurde so gestaltet, dass er nicht flach auf der Unterkonstruktion (= UK) aufliegt, sondern einen Abstand von 4 mm zur UK aufweist. Durch den konstruktiven Holzschutz ist eine Hinterlüftung der Fassade gegeben, was bei keinem der üblichen Produkte der Fall ist. Die Hinterlüftung bewirkt eine bessere Trocknung bei Regen und Wasser kann zwischen Clip und UK ablaufen. Durch die konstruktiven Maßnahmen wird die Lebensdauer der Fassade erhöht.

Eigenschaften Rhombus-Profile

• Dimensionsstabilität bei Hölzern muss gegeben sein
• Niedrige bis mäßige Rohdichte
• Geringes Quell- und Schwindmaß
• Für gerbstoffarme Hölzer geeignet

* inkl. Schrauben

Die Eurotec EiSYS-2 ist eine Fassadenschraube für den Einsatz vorgehängter Fassaden.
Für alle beheizten oder gekühlten Gebäude bietet die EiSYS-2 eine Möglichkeit zur effizienten und umweltgerechten Wärmedämmung. Eine vorgehängte hinterlüftete Fassade verbindet diese Anforderung mit der Möglichkeit, die Gebäudehülle mit den verschiedensten Materialien nach ästhetischen und/oder bautechnischen Gesichtspunkten zu gestalten.

Die EiSYS-2 Schraube von Eurotec ist eine Fassaden-/Verstellschraube.
Befestigt wird die Schraube mithilfe eines Dübels, direkt in der Hauswand. Mithilfe der sich frei drehenden Gewindehülse am Kopf der Schraube ist es möglich die Unterkonstruktion der Fassade parallel zur Hauswand auszurichten. Die einfache Montage spart Zeit und Kosten. Über die Fachwerksverschraubung können auch bei einem größeren Abstand zur Hauswand die Lasten abgetragen werden. Der Anwender ist in der Gestaltung der Fassade unbeeinträchtigt.

BiGHTY Bi-Metall, sonderbeschichtet, Dichtscheibe A2 und EPDM

BiGHTY ist eine Bohrschraube für Stahl/Stahl- und Holz/Stahl-Anschlüsse, die sich ihr Kernloch und das Gegengewinde im Bauteil selbst bohrt bzw. formt. Der Arbeitsgang des Vorbohrens und die Auswahl des richtigen Bohrlochdurchmessers entfallen somit. Ein Abwandern der Schraube auf der Bauteiloberfläche wird durch die speziell ausgebildete Bohrspitze verhindert. Dies erlaubt ein schnelles Anbohren. Ein Ankörnen der Bohrstelle ist nicht mehr notwendig. Die BiGHTY-Bohrschraube stellt somit eine zeitsparende Alternative zu herkömmlichen gewindefurchenden Blechschrauben dar. Die BiGHTY-Bohrschraube kann mit einem marktüblichen Schraubenschlüssel oder einer „Nuss“ eingeschraubt werden.
Die BiGHTY Bi-Metall vereint die hohe Korrosionsbeständigkeit eines Edelstahls A2 mit den hervorragenden mechanischen Eigenschaften eines Kohlenstoffstahls.

• Bi-Metall
• Edelstahl A2, hohe Korrosionsbeständigkeit
• Spitze aus Kohlenstoffstahl, hohe Härte und Festigkeit
• Nichtrostender Stahl nach DIN 10088
• Dichtscheibe A2 und EPDM

Achtung: Keine rote Spitze, dient nur zur Veranschaulichung

Zierkopf, Edelstahl gehärtet

Vorteile

• Nicht sichtbare Befestigung
• Fräsrippen vereinfachen das Versenken in allen Holzarten
• Kompakte Verschraubung von Unterkonstruktion und Rhombus-Profil durch kurzes Gewinde
• Korrosionsbeständig bis einschließlich Nutzungsklasse 3 – „frei bewitterte Konstruktionen“ nach DIN EN 1995 (Eurocode 5)

Anwendungshinweise
Die Spaltgefahr des Holzes wird durch die spezielle Schraubengeometrie verringert. Bei Harthölzern im Fassadenbau ist ein Vorbohren trotzdem unbedingt zu empfehlen.

Achtung: Nur Schrauben ab 70 mm Länge sind nach EN14592 zertifiziert!

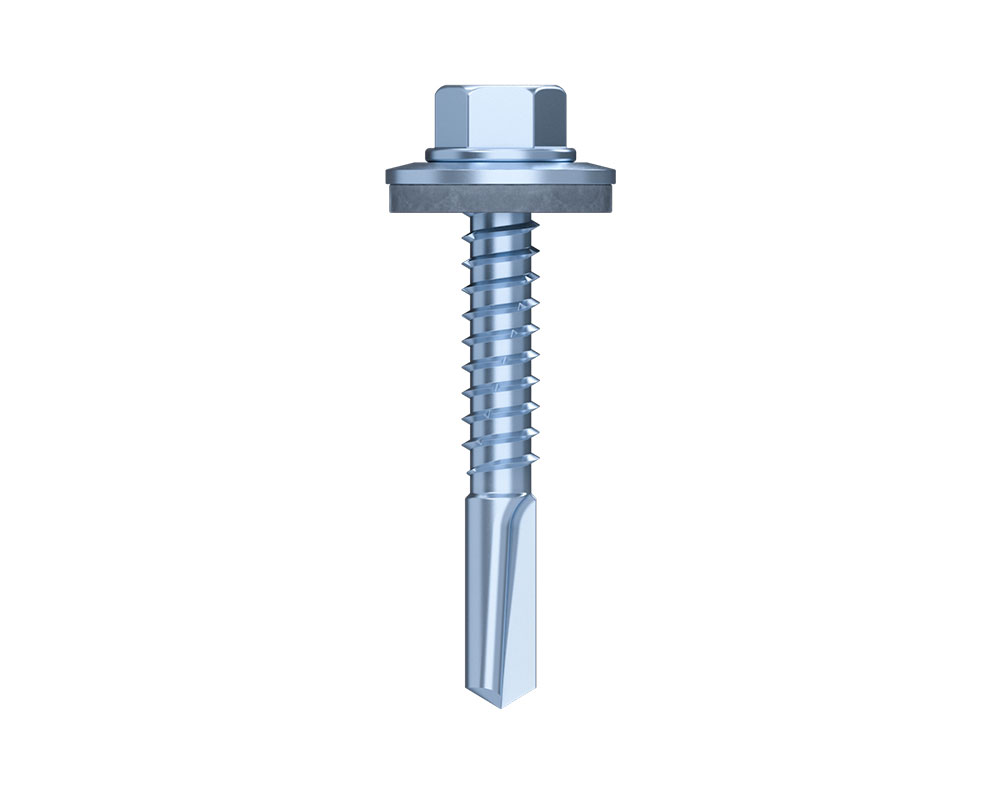

Edelstahl gehärtet

Wofür einsetzbar?

• Befestigung Stahl an Stahl / Holz an Stahl / Stahl an Holz

Eigenschaften

• Bohrt sich ihr Kernloch und das Gegengewinde im Bauteil selbst
• Schnelles Anbohren
• Ein Ankörnen der Bohrstelle ist nicht mehr notwendig
• Korrosionsbeständigkeit

Vorteile

• Nichtrostender Stahl nach DIN 10088
• Dichtscheibe A2 und EPDM
• Zeitsparende Alternative zu herkömmlichen gewindefurchenden Blechschrauben
• Schraube kann mit einem marktüblichen Schraubenschlüssel oder einer „Nuss“ eingeschraubt werden
• Ein Abwandern der Schraube auf der Bauteiloberfläche wird durch die speziell ausgebildete Bohrspitze verhindert

Achtung: Keine rote Spitze, dient nur zur Veranschaulichung

Edelstahl gehärtet

Wofür einsetzbar?

• Befestigung Stahl an Stahl / Holz an Stahl / Stahl an Holz

Eigenschaften

• Bohrt sich ihr Kernloch und das Gegengewinde im Bauteil selbst
• Schnelles Anbohren
• Ein Ankörnen der Bohrstelle ist nicht mehr notwendig
• Korrosionsbeständigkeit

Vorteile

• Nichtrostender Stahl nach DIN 10088
• Dichtscheibe A2 und EPDM
• Zeitsparende Alternative zu herkömmlichen gewindefurchenden Blechschrauben
• Schraube kann mit einem marktüblichen Schraubenschlüssel oder einer „Nuss“ eingeschraubt werden
• Ein Abwandern der Schraube auf der Bauteiloberfläche wird durch die speziell ausgebildete Bohrspitze verhindert

Achtung: Keine rote Spitze, dient nur zur Veranschaulichung
