Anschlagwirbel M14
Der Anschlagwirbel dient als zentrales Verbindungselement zwischen Hebemittel und Kranhaken und wird gemeinsam mit dem Powerblock oder Powerring eingesetzt. Er ermöglicht eine drehbare und zugleich sichere Kraftübertragung beim Anheben schwerer Holzbauelemente wie CLT-Platten oder Brettschichtholz-Modulen.
Dank seiner robusten Ausführung sorgt der Anschlagwirbel für eine gleichmäßige Lastverteilung und minimiert Verdrehungen oder Spannungen während des Hebevorgangs.
Anwendungsbereiche
- Wand- oder Bodenplatten aus CLT
- Massivholz- und Brettschichtholzbalken
- Vorgefertigte Wände in Holzrahmenbauweise
- Vorgefertigte modulare Strukturen
Wichtige Spezifikationen
- Tragfähigkeit: bis 6,3 t pro Befestigungspunkt
- Wiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017
- Die Anschlagwirbel sind frei drehbar, wodurch Sie sich automatisch an die Zugrichtung anpassen.
Powerblock L
Der Powerblock Transportanker von Eurotec ist ein leistungsstarkes Hebemittel, das speziell für das sichere Heben und den Transport von CLT-Platten sowie Brettschichtholzelementen konzipiert wurde. Mit einer Traglast von bis zu 6,3 Tonnen pro Anschlagpunkt erfüllt er höchste Anforderungen an Sicherheit und Effizienz bei der Handhabung großer Holzbauelemente. Seine durchdachte Konstruktion erlaubt verschiedene Montagemöglichkeiten. Ob an der Stirnseite einer CLT-Wand, auf der großflächigen Oberfläche einer Platte oder oberhalb eines Balkens – das System passt sich den jeweiligen Bedingungen problemlos an. Damit ist der Powerblock ein zuverlässiges Werkzeug für die sichere, kostengünstige und schnelle Montage von Holzkonstruktionen.
Hinweis: Schrauben dürfen nur einmal verwendet werden.

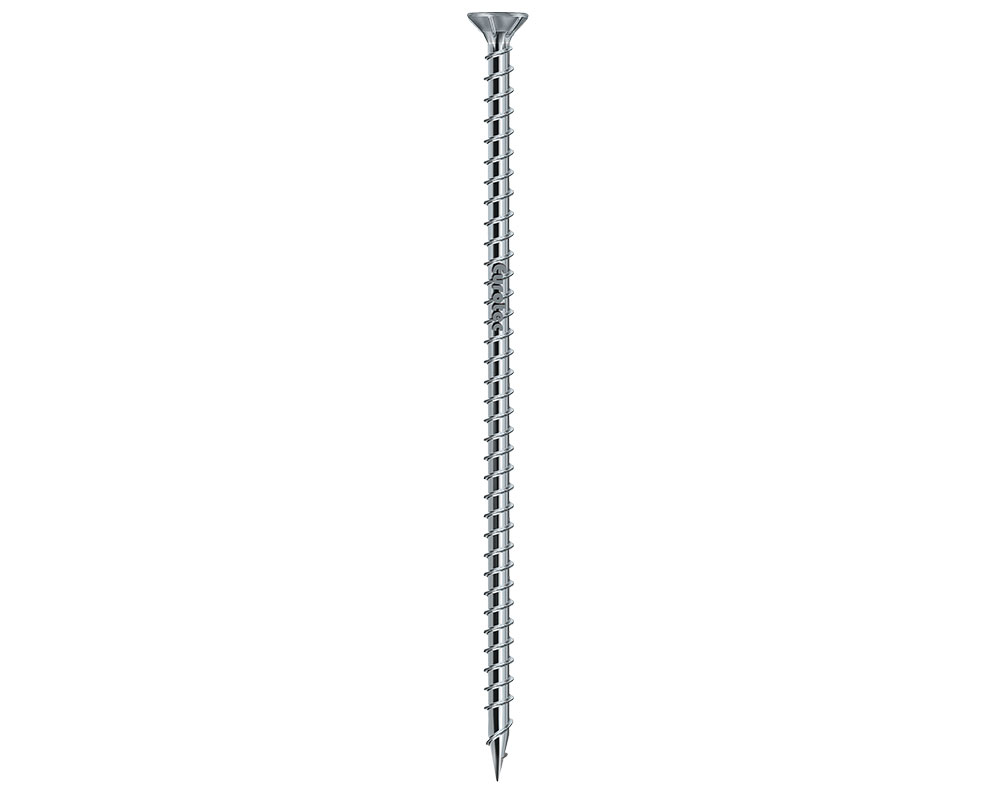

Set M: Anschlagwirbel M14 (110387), KonstruX SK 10,0 x L und Powerblock M (110380)
Set L: Anschlagwirbel M24 (110389), KonstruX SK 10,0 x L und Powerblock L (110381)
Anwendungsbereiche
- Wand- oder Bodenplatten aus CLT – auch stirnseitig verwendbar
- Massivholz- und Brettschichtholzbalken
- Vorgefertigte Wände in Holzrahmenbauweise
- Vorgefertigte modulare Strukturen
Vorteile/Eigenschaften
- Tragfähigkeit: bis 6,3 t pro Befestigungspunkt
- Wiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017
- Verschiedene Montagearten je nach Anwendungsfall möglich
Material
- Stahl - S235JR
Transportanker
Qualitätsstahl
Das sichere System zur LastaufnahmeDas Lastaufnahmemittel aus Qualitätsstahl dient dem sicheren und einfachen Heben von Holzbauteilen aller Art. Die Transportanker der Lastgruppe bis 1,3 t sind ausdrücklich nur mit den Eurotec Transportanker-Schraube Ø 11 x 125 mm und Ø 11 x 160 mm einzusetzen. Die Eurotec Transportanker-Schrauben sind nur einmal zu verwenden. Sie sind ohne Vorbohren in Vollholz (Nadelholz), Furnierschicht-, Brettschicht-, Brettsperr-, Brettstapel- und Balkenlagenholz einzuschrauben. Eine Verwendung in Laubholz ist unzulässig. Die möglichen bzw. zulässigen Montagepositionen sind in unserer Betriebsanleitung einzusehen. Diese stellen wir Ihnen gerne zur Verfügung.
Zu beachten
- Transportanker-Schrauben dürfen nur einmal verwendet werden
- Schrauben ohne Vorbohren einschrauben
- vor dem Einsatz Betriebsanleitung detailliert lesen
- Anwender sind vor der ersten Inbetriebnahme zu schulen
- Transportanker ist vor jedem Einsatz auf Beschädigungen zu untersuchen und ggf. auszusortieren
- Last des zu hebenden Bauteils darf zulässigen Wert nicht überschreiten
- Mind. 2 Anschlagpunkte je zu hebendem Bauteil
- Schraube ohne Vorbohren einschrauben
- Anker einkuppeln
- Last anheben
- Anker lösen
EST Stabdübel; blau verzinkt
Der selbstbohrende EST Stabdübel von Eurotec ist eine Doppelgewindeschraube mit innovativem Arrowdrill (Pfeilbohrer) und einer speziell entwickelten spanabführenden Nut. Eignet sich ideal für nicht sichtbare Verbindungen in Kombination mit unserem T-Profil. Die Doppelgewindeschraube verfügt über einen Zylinderkopf mit integriertem TX-Antrieb. Die spezielle Geometrie des Pfeilbohrers sorgt für eine geringere Spaltwirkung beim Einschrauben. Eine spanabführende Nut sorgt für optimiertes Einschraubverhalten.
Material
- Gehärteter Kohlenstoffstahl + galvanisch blau verzinkt
- Korrosionsbeständig
- Einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995
- Gute Beständigkeit gegen mechanische Beanspruchung
Vorteile
- Kein Vorbohren erforderlich
- Mit innovativem Arrowdrill (Pfeilbohrer)
- Kein Schlagen der Schrauben beim Einschrauben durch TX-Antrieb
- Optimale Spanabführende Nut im Gewinde
- Geeignet für Holz und Aluminium
Zuglasche HighLoad HH640
Die Zuglaschen HighLoad von Eurotec sind speziell für Zugbelastungen bei Holz-Holz-Verbindungen konzipiert. Sie eignen sich besonders gut für die Konstruktion von mehrgeschossigen CLT-Gebäuden mit Bodenplattenstärken von bis zu 240 mm. Mit ihrer optimierten Geometrie sind sie für drei verschiedene Laststufen ausgelegt und weisen eine charakteristische Zugtragfähigkeit von bis zu 200 kN auf. Um diese Werte zu erreichen, ist die Befestigung der Zuglaschen mit den Winkelbeschlagschrauben Strong von Eurotec erforderlich (siehe Tabelle Zugtragfähigkeit F1 im Produktdatenblatt). Diese Kombination gewährleistet eine sichere Verbindung und trägt dazu bei, die hohen Belastungsanforderungen in Bauprojekten zu erfüllen.
Einsatzmöglichkeiten
- Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)
- Für Zugbelastungen von bis zu 200 kN
- Zu kombinieren mit Winkelbeschlagschraube Strong
Material
- S355 Kohlenstoffstahl + galvanisch verzinkt
Magnus XS 30 x 30 mm; Im Set á 40 = 20 Verbinder
Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse
Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Im Lieferumfang enthalten:
120 Stück Vollgewindeschrauben (TX15*), 20 Stück Fixierschrauben (TX15**), 1x Montageanleitung
*) 4,0 x 30 mm, blau verzinkt
**) 4,2 x 26 mm, blau verzinkt

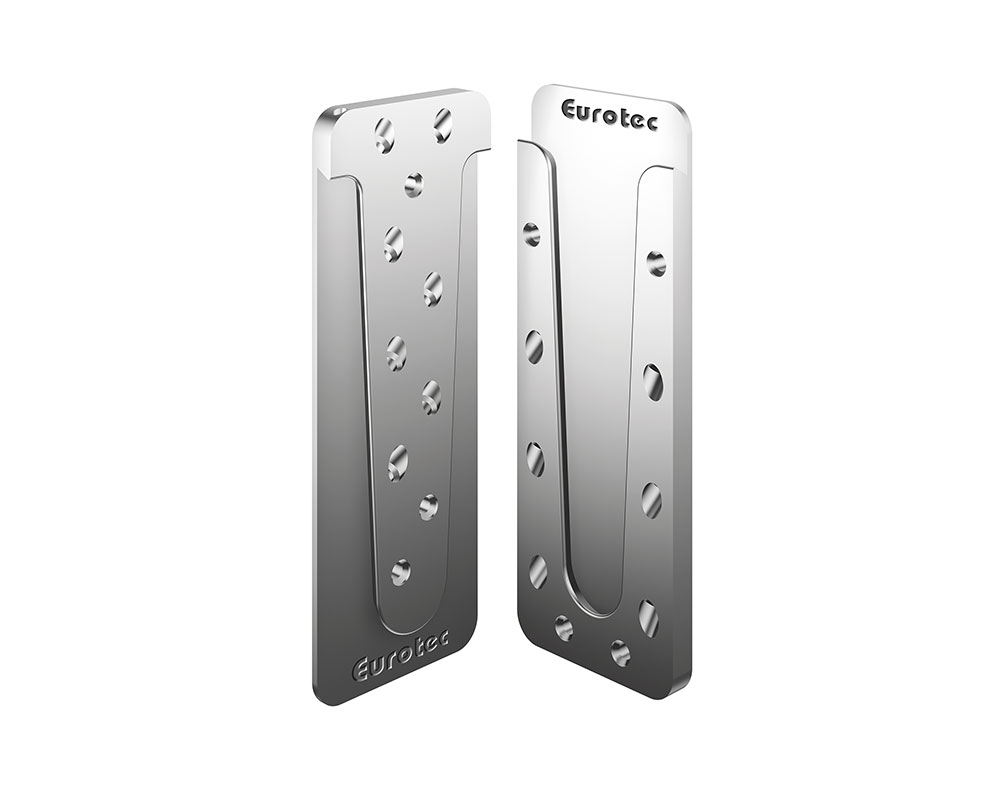

Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht ins besondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung
- Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss

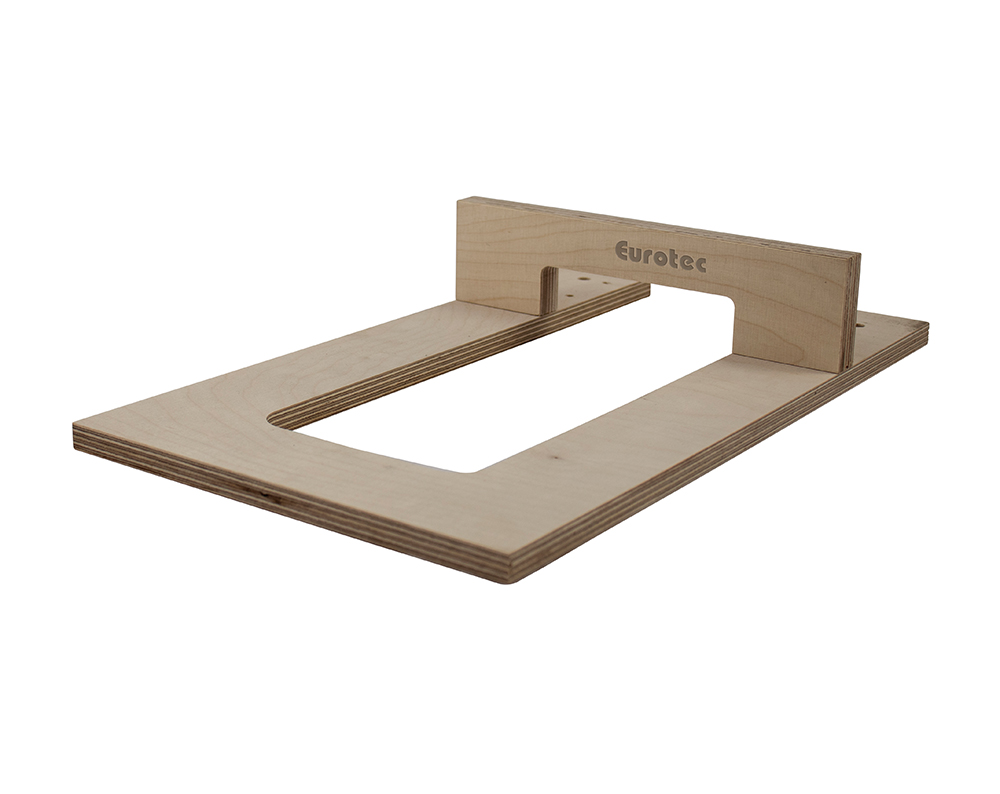

Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. - Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt.
- Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.
*1 Verbinder besteht aus 2 Einzelteilen
Trilift Hebeanker
Der Trilift Hebeanker von Eurotec bietet eine spezialisierte Transportlösung, die eigens für den Einsatz in schlanken 80 mm CLT-Elementen konzipiert wurde, dabei aber hohe Lasten handhaben kann. Diese Lösung nutzt die starken Auszugswiderstände der KonstruX Vollgewindeschrauben, um eine sichere Verankerung zu gewährleisten und ermöglicht die problemlose Einhaltung von Achs- und Randabständen. Für zusätzliche Bequemlichkeit und Sicherheit lässt sich in das M27 Innengewinde leicht eine Ringschraube (nicht im Lieferumfang enthalten) eindrehen. Im Lieferumfang sind der Anker selbst sowie alle erforderlichen Schrauben enthalten.
Vorteile/Eigenschaften
- Problemlos nutzbar ab einer Wand- oder Bauteildicke von 80 mm.
- Hohe Kraftaufnahme trotz kleinem Einbauraum.
- Einfache Vorbereitung des Bauteils beim Abbund.
- Einfache Montage – Einsetzen, Schrauben eindrehen und fertig.
- Plan mit der Bauteilkante, wodurch es eingesetzt bleiben kann.
Material
- Stahl - S235JR
Inhalt
- 1 x Trilift Hebeanker

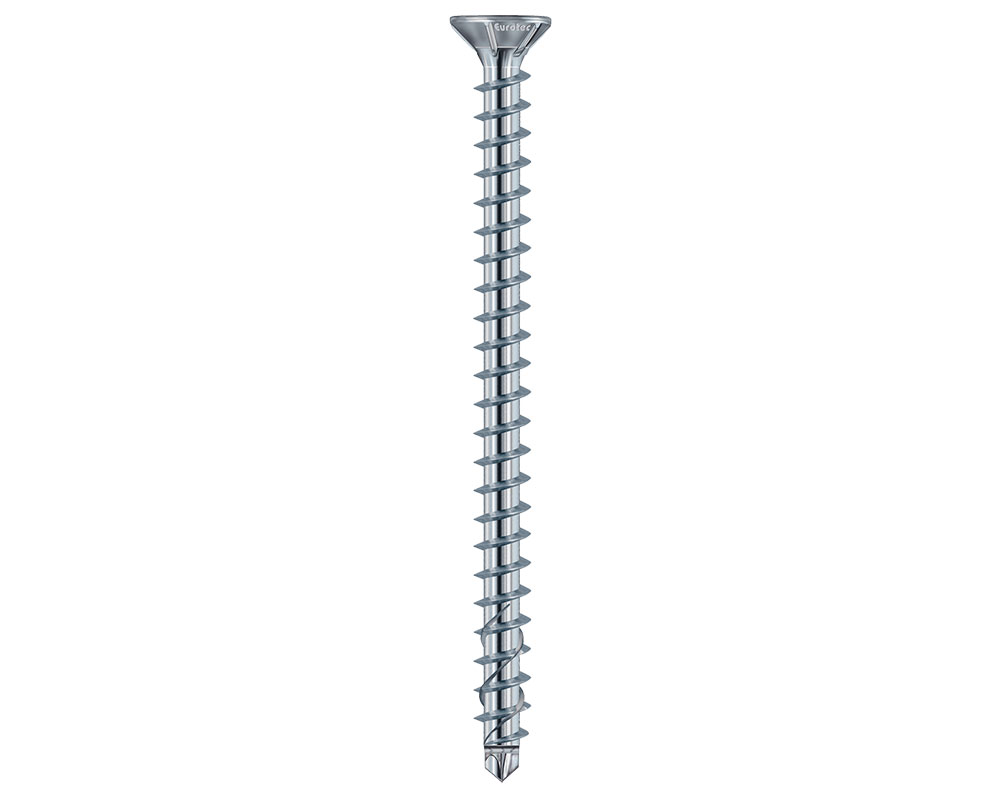

- 4 x KonstruX ST SK Ø 6,5 x 140 mm*
- 2 x KonstruX ST SK Ø 8 x 245 mm*
*Schrauben dürfen nur einmal verwendet werden.
Hinweis
- Die Ringschraube für das M27 Innengewinde ist nicht im Lieferumfang enthalten.
