Stahlblechformteile speziell für den Holzrahmenbau zur Übertragung von Zugkräften

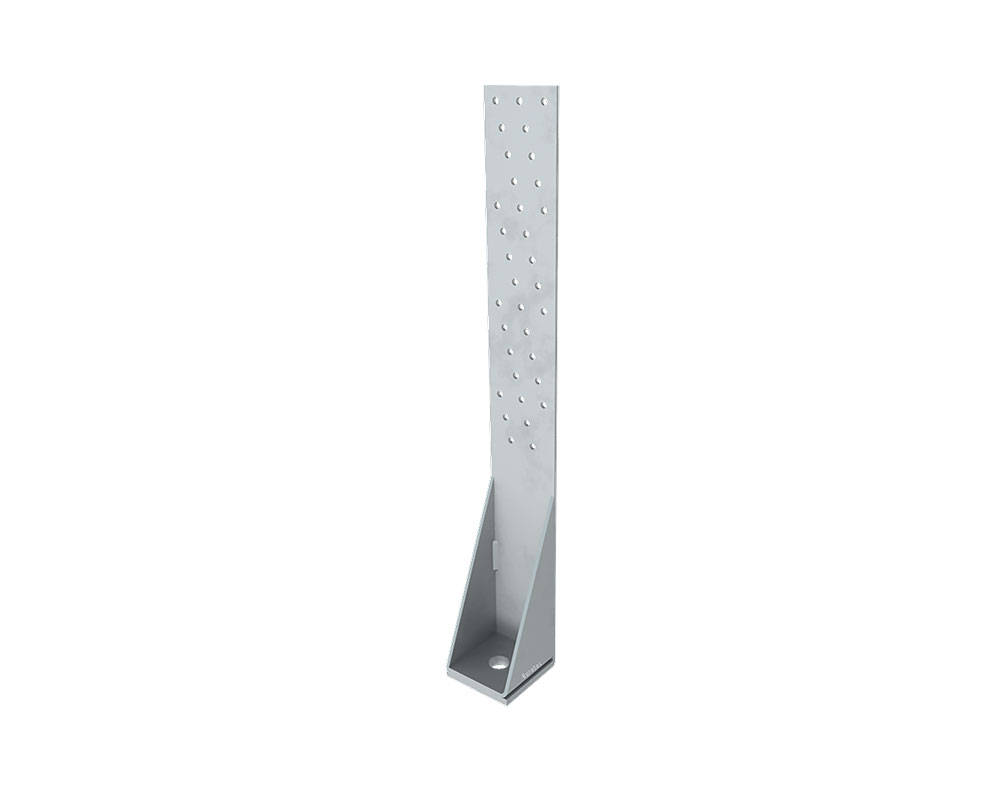

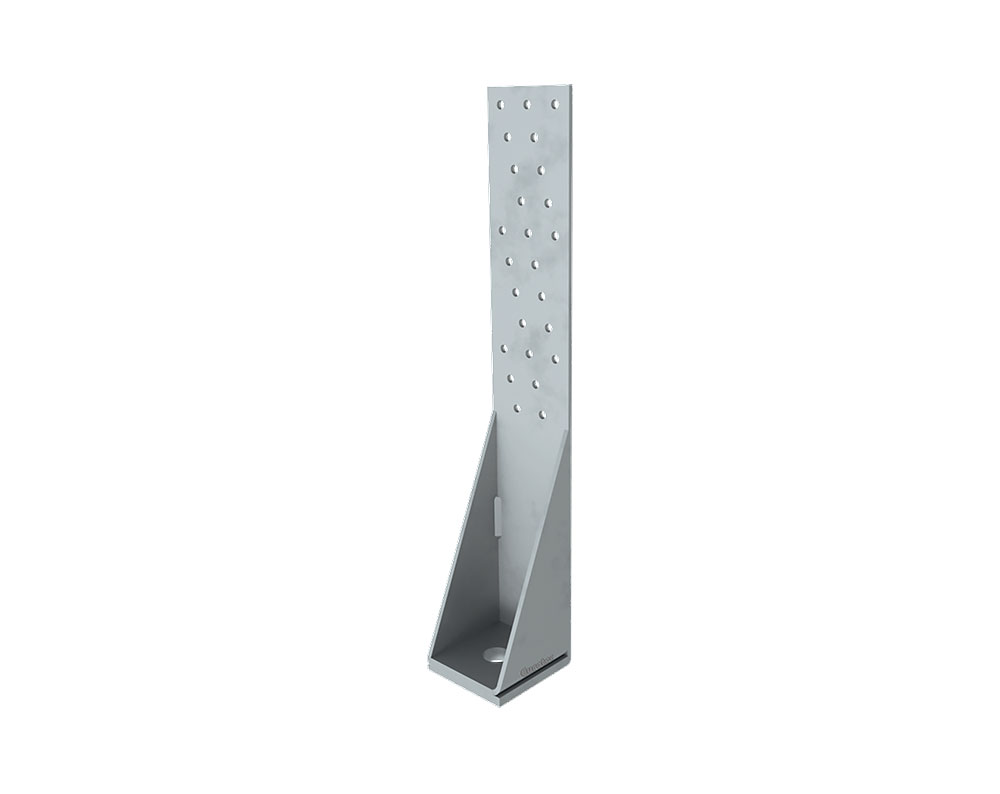

Die Zuganker 340/440/540/620 von Eurotec ermöglichen eine einfache sowie schnelle Fußpunktverankerung von Holzelementen in Holz, Stahl oder Bentonuntergründen. Sie sind besonders stabil und können hohe Belastungen aushalten.

Vorteile

• Kurze Steghöhe (150 mm)
• Indirekte Befestigung durch eine Zwischenschicht (z. B. OSB)
• Zur Montage in Holz und Beton
• Optimiertes Schraubenbild für sehr hohe Zugtragfähigkeiten

Hinweise

• Der Zuganker 340/440/540 darf nur in Kombination mit der Druckplatte Zuganker 340/440/540 (Art.-Nr.: 954110) verwendet werden.
• Der Zuganker 620 darf nur in Kombination mit der Druckplatte Zuganker 620 (Art.-Nr.: 954230) verwendet werden.
• Die ETA-Zulassung für den Zuganker 540 (954231) und den Zuganker 620 (954232) sind beantragt.

Anwendungshinweise
Die Zuganker werden im Fußbodenbereich auf die Beplankung aufgelegt und mit Schrauben oder Ankernägeln am Stiel und ggf. an der Schwelle befestigt. Dabei ist die Verbindung in der Lage, Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und letztendlich über einen Dübel in die Bodenplatten zu leiten.

Material

• Baustahl S355 Verzinkt

Vorteile

• In Kombination mit der Druckplatte kann die Zugkraft zusätzlich erhöht werden
• Zur Montage in Holz und Beton

Zulassung

• Europäische Technische Bewertung ETA-19/0020

Hinweis

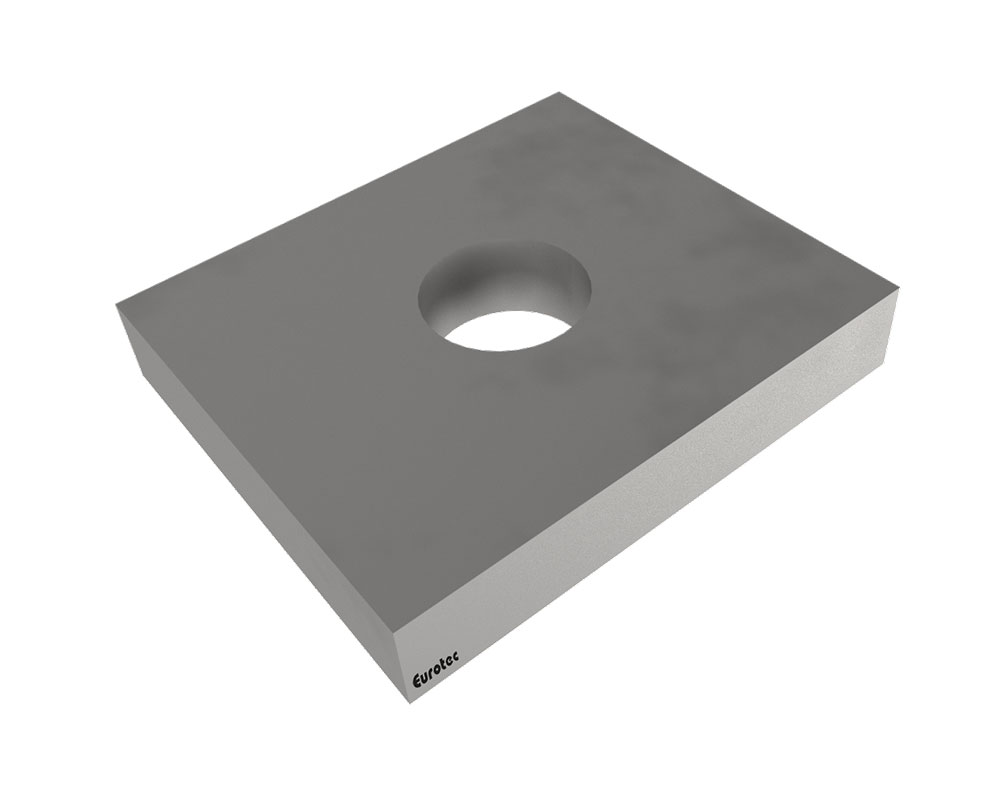

• Die Druckplatte Zuganker 340/440/540 darf nur in Kombination mit dem Zuganker 340/440/540 (Art.-Nr.: 954099, 954100, 954231) verwendet werden.

Anwendungshinweise
Die Zuganker werden im Fußbodenbereich auf die Beplankung aufgelegt und mit Schrauben oder Ankernägeln am Stiel und ggf. an der Schwelle befestigt. Dabei ist die Verbindung in der Lage, Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und letztendlich über einen Dübel in die Bodenplatte zu leiten.
Maximale Schwellenhöhe: 150 mm unter Berücksichtigung der Abstände zum Stirnholzrand nach EC5

Material

• Baustahl S355 Verzinkt

Vorteile

• Ideal zur Verankerung von Brettsperrholzelementen (CLT)
• Zur Montage in Beton, Holz und Stahl

Zulassung

• Beantragt: Europäische Technische Bewertung ETA-19/0020

Hinweis

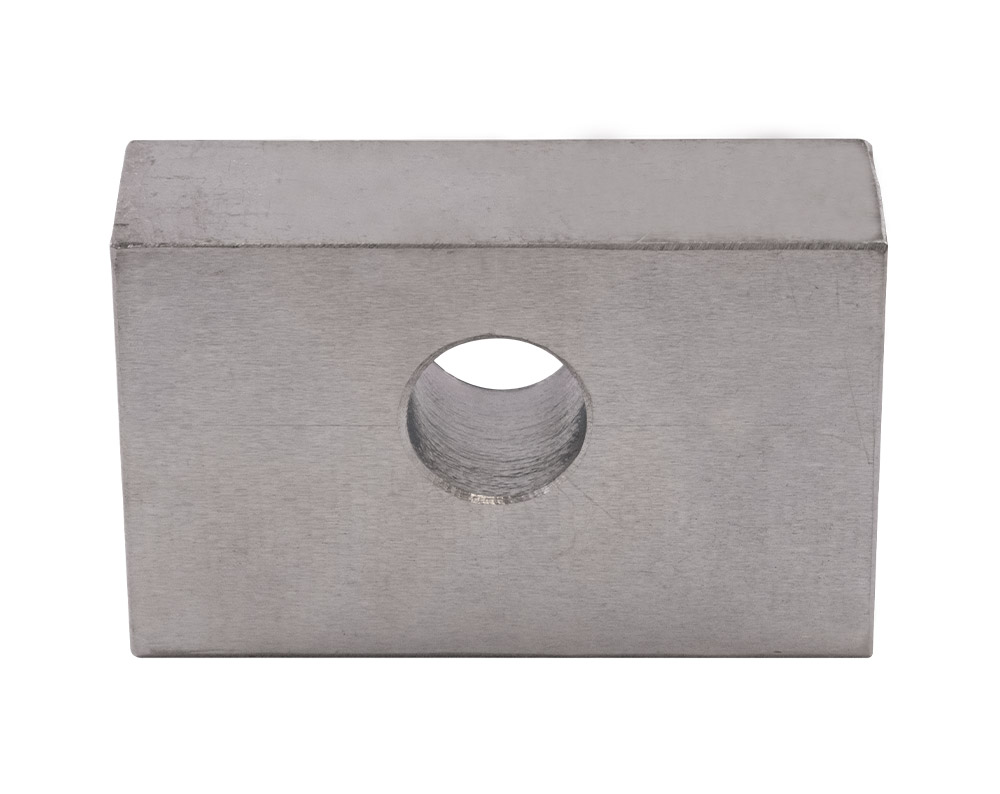

• Die Druckplatte Zuganker 620 darf nur in Kombination mit dem Zuganker 620 (Art.-Nr.: 954232) verwendet werden.

Anwendungshinweise
Die Zuganker werden im Fußbodenbereich auf die Beplankung aufgelegt und mit Schrauben oder Ankernägeln am Stiel und ggf. an der Schwelle befestigt. Dabei ist die Verbindung in der Lage, Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und letztendlich über einen Dübel in die Bodenplatte zu leiten. Maximale Schwellenhöhe: 150 mm unter Berücksichtigung der Abstände zum Stirnholzrand nach EC5.

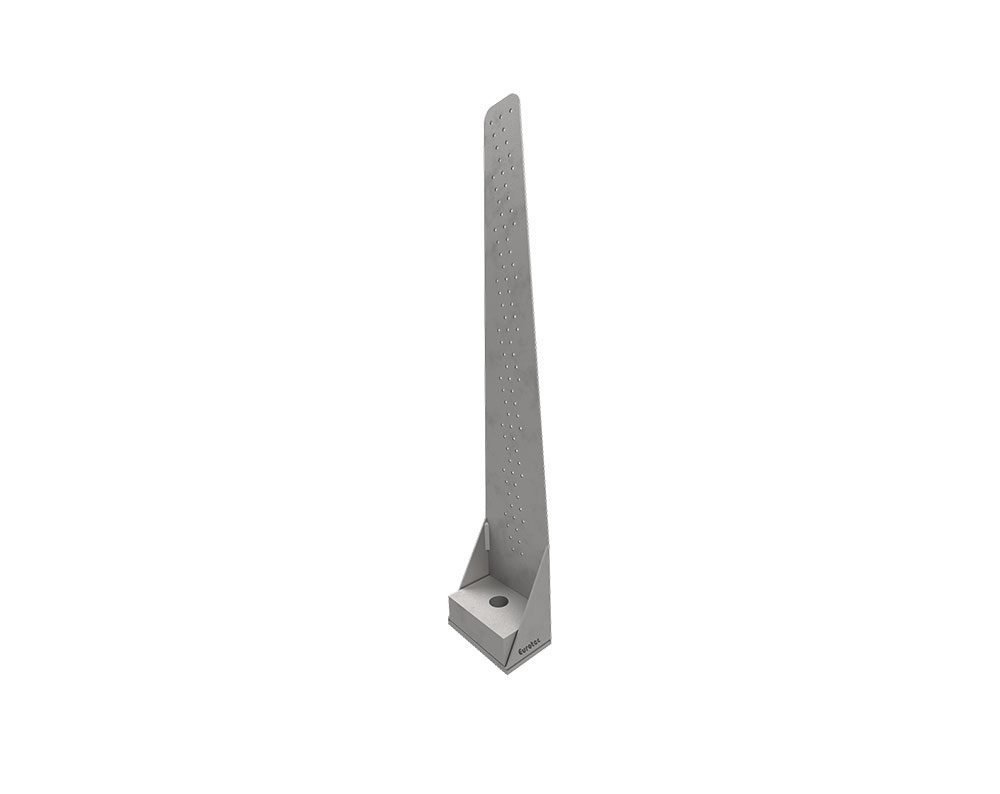

Der Zuganker HighLoad ist ein Stahlblechformteil, welcher immense Zugkräfte im Holzbau überträgt und speziell dafür entwickelt wurde. Der Zuganker hält den Anforderungen im modernen Holzbau stand und wird für komplexe Hallenbauten oder mehrgeschossige Gebäude verwendet. Zudem lassen sich mit ihm besonders hohe Lasten aufnehmen.

Material

• Baustahl S355 Verzinkt
• Materialstärke: 3 mm

Vorteile

• Kurze Steghöhe (150 mm)
• Ideal zur Verankerung von Brettsperrholzelementen (CLT)
• Indirekte Befestigung durch eine Zwischenschicht (z. B. OSB)
• Zur Montage in Beton, Holz und Stahl
• Optimiertes Lochbild und Geometrie für sehr hohe Zugtragfähigkeiten

Hinweis

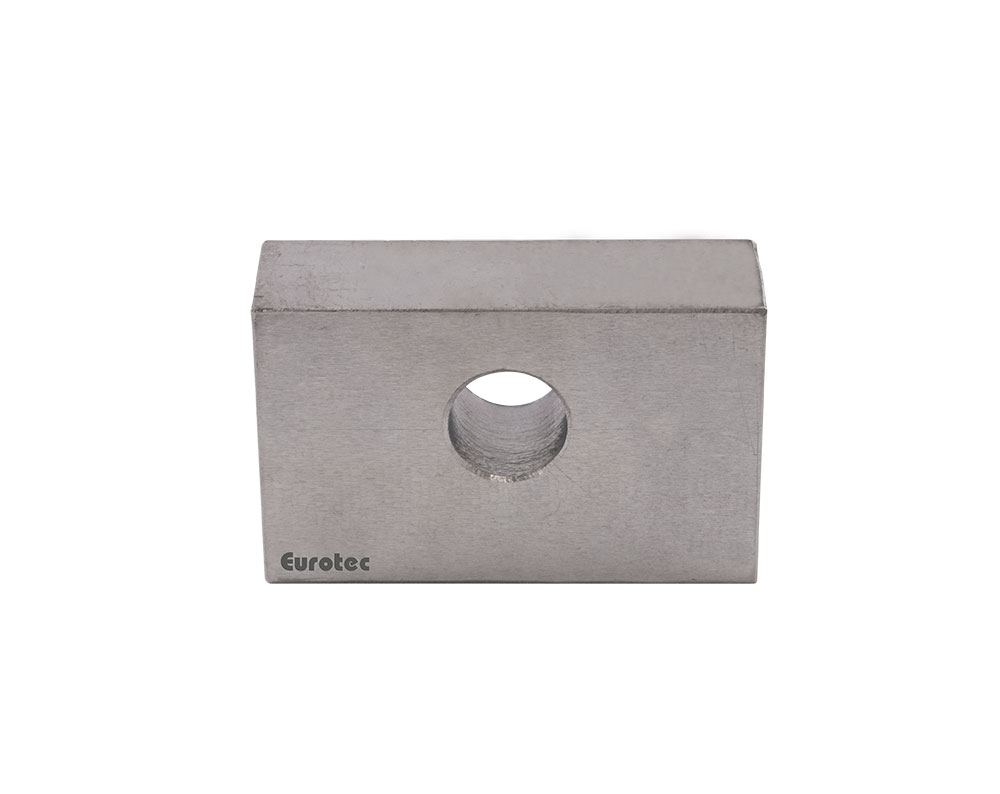

• Der Zuganker HighLoad darf nur in Kombination mit der Druckplatte HighLoad (Art.-Nr.: 954178 ) verwendet werden.

Zulassung

• Europäische Technische Bewertung ETA-19/0020
