Anschlagwirbel M14
Der Anschlagwirbel dient als zentrales Verbindungselement zwischen Hebemittel und Kranhaken und wird gemeinsam mit dem Powerblock oder Powerring eingesetzt. Er ermöglicht eine drehbare und zugleich sichere Kraftübertragung beim Anheben schwerer Holzbauelemente wie CLT-Platten oder Brettschichtholz-Modulen.
Dank seiner robusten Ausführung sorgt der Anschlagwirbel für eine gleichmäßige Lastverteilung und minimiert Verdrehungen oder Spannungen während des Hebevorgangs.
Anwendungsbereiche
- Wand- oder Bodenplatten aus CLT
- Massivholz- und Brettschichtholzbalken
- Vorgefertigte Wände in Holzrahmenbauweise
- Vorgefertigte modulare Strukturen
Wichtige Spezifikationen
- Tragfähigkeit: bis 6,3 t pro Befestigungspunkt
- Wiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017
- Die Anschlagwirbel sind frei drehbar, wodurch Sie sich automatisch an die Zugrichtung anpassen.
Powerblock L
Der Powerblock Transportanker von Eurotec ist ein leistungsstarkes Hebemittel, das speziell für das sichere Heben und den Transport von CLT-Platten sowie Brettschichtholzelementen konzipiert wurde. Mit einer Traglast von bis zu 6,3 Tonnen pro Anschlagpunkt erfüllt er höchste Anforderungen an Sicherheit und Effizienz bei der Handhabung großer Holzbauelemente. Seine durchdachte Konstruktion erlaubt verschiedene Montagemöglichkeiten. Ob an der Stirnseite einer CLT-Wand, auf der großflächigen Oberfläche einer Platte oder oberhalb eines Balkens – das System passt sich den jeweiligen Bedingungen problemlos an. Damit ist der Powerblock ein zuverlässiges Werkzeug für die sichere, kostengünstige und schnelle Montage von Holzkonstruktionen.
Hinweis: Schrauben dürfen nur einmal verwendet werden.
Set M: Anschlagwirbel M14 (110387), KonstruX SK 10,0 x L und Powerblock M (110380)
Set L: Anschlagwirbel M24 (110389), KonstruX SK 10,0 x L und Powerblock L (110381)
Anwendungsbereiche
- Wand- oder Bodenplatten aus CLT – auch stirnseitig verwendbar
- Massivholz- und Brettschichtholzbalken
- Vorgefertigte Wände in Holzrahmenbauweise
- Vorgefertigte modulare Strukturen
Vorteile/Eigenschaften
- Tragfähigkeit: bis 6,3 t pro Befestigungspunkt
- Wiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017
- Verschiedene Montagearten je nach Anwendungsfall möglich
Material
- Stahl - S235JR

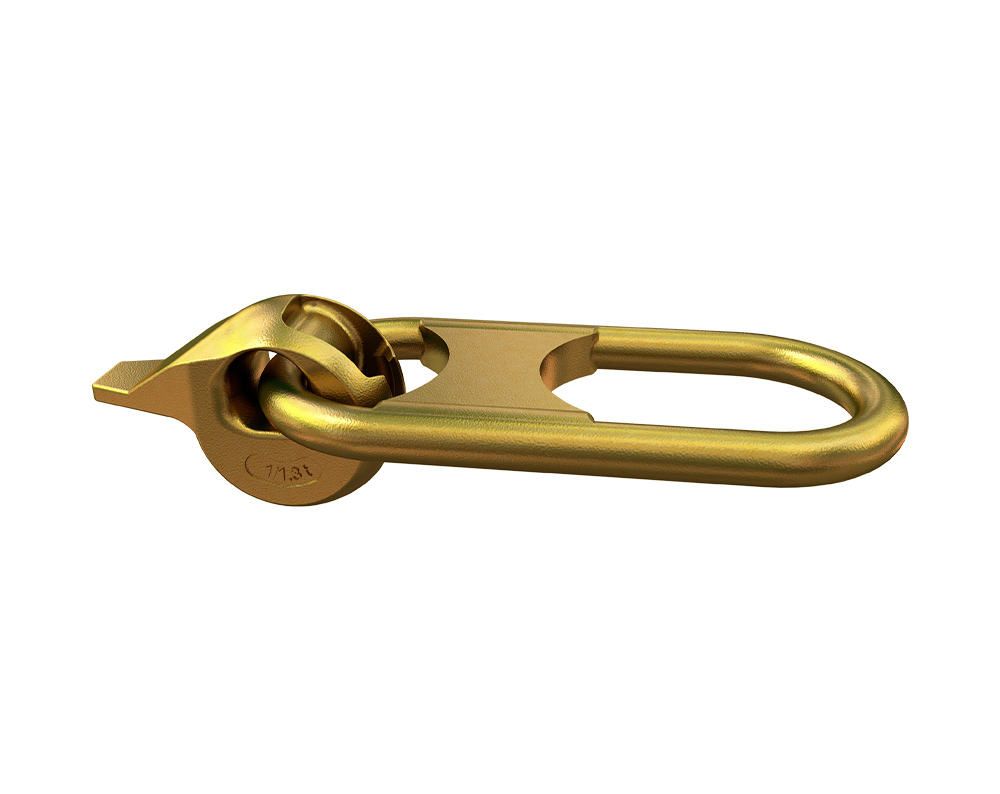

Transportanker
Qualitätsstahl

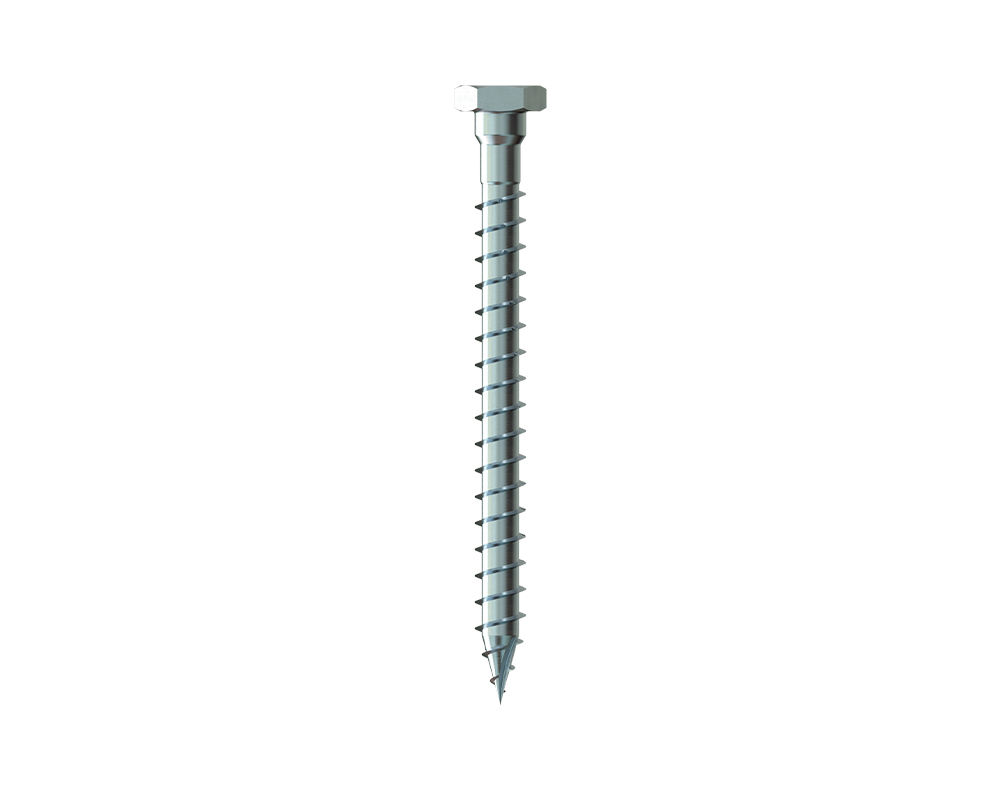

Das sichere System zur LastaufnahmeDas Lastaufnahmemittel aus Qualitätsstahl dient dem sicheren und einfachen Heben von Holzbauteilen aller Art. Die Transportanker der Lastgruppe bis 1,3 t sind ausdrücklich nur mit den Eurotec Transportanker-Schraube Ø 11 x 125 mm und Ø 11 x 160 mm einzusetzen. Die Eurotec Transportanker-Schrauben sind nur einmal zu verwenden. Sie sind ohne Vorbohren in Vollholz (Nadelholz), Furnierschicht-, Brettschicht-, Brettsperr-, Brettstapel- und Balkenlagenholz einzuschrauben. Eine Verwendung in Laubholz ist unzulässig. Die möglichen bzw. zulässigen Montagepositionen sind in unserer Betriebsanleitung einzusehen. Diese stellen wir Ihnen gerne zur Verfügung.
Zu beachten
- Transportanker-Schrauben dürfen nur einmal verwendet werden
- Schrauben ohne Vorbohren einschrauben
- vor dem Einsatz Betriebsanleitung detailliert lesen
- Anwender sind vor der ersten Inbetriebnahme zu schulen
- Transportanker ist vor jedem Einsatz auf Beschädigungen zu untersuchen und ggf. auszusortieren
- Last des zu hebenden Bauteils darf zulässigen Wert nicht überschreiten
- Mind. 2 Anschlagpunkte je zu hebendem Bauteil
- Schraube ohne Vorbohren einschrauben
- Anker einkuppeln
- Last anheben
- Anker lösen

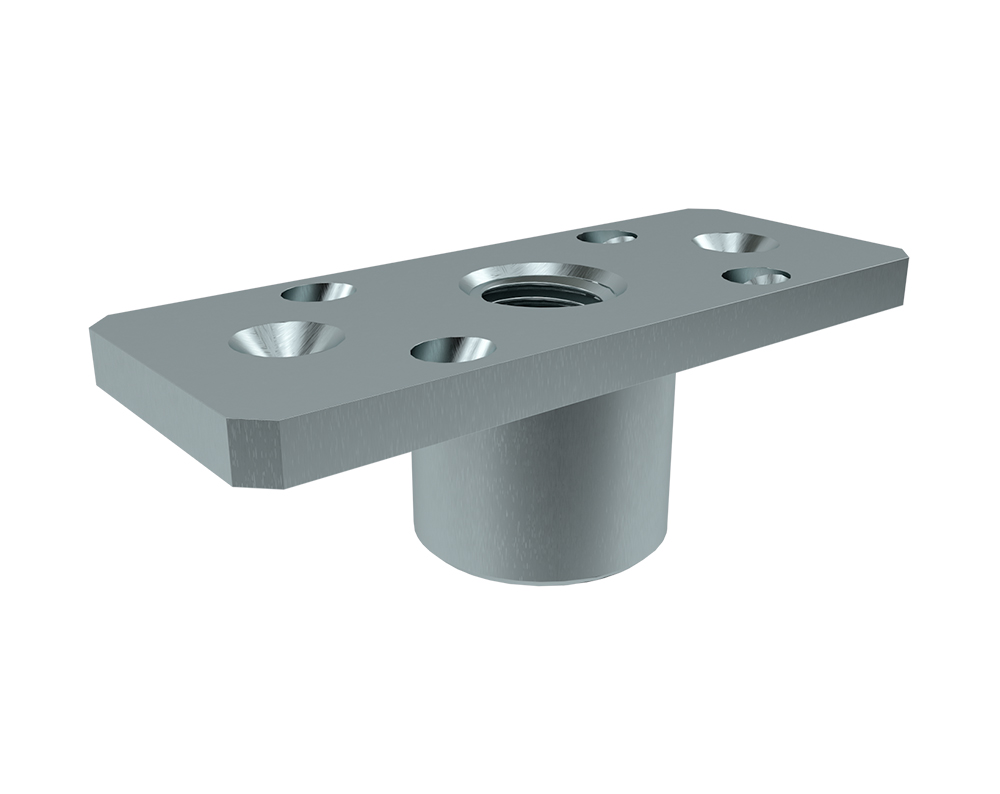

Trilift Hebeanker
Der Trilift Hebeanker von Eurotec bietet eine spezialisierte Transportlösung, die eigens für den Einsatz in schlanken 80 mm CLT-Elementen konzipiert wurde, dabei aber hohe Lasten handhaben kann. Diese Lösung nutzt die starken Auszugswiderstände der KonstruX Vollgewindeschrauben, um eine sichere Verankerung zu gewährleisten und ermöglicht die problemlose Einhaltung von Achs- und Randabständen. Für zusätzliche Bequemlichkeit und Sicherheit lässt sich in das M27 Innengewinde leicht eine Ringschraube (nicht im Lieferumfang enthalten) eindrehen. Im Lieferumfang sind der Anker selbst sowie alle erforderlichen Schrauben enthalten.
Vorteile/Eigenschaften
- Problemlos nutzbar ab einer Wand- oder Bauteildicke von 80 mm.
- Hohe Kraftaufnahme trotz kleinem Einbauraum.
- Einfache Vorbereitung des Bauteils beim Abbund.
- Einfache Montage – Einsetzen, Schrauben eindrehen und fertig.
- Plan mit der Bauteilkante, wodurch es eingesetzt bleiben kann.
Material
- Stahl - S235JR
Inhalt
- 1 x Trilift Hebeanker
- 4 x KonstruX ST SK Ø 6,5 x 140 mm*
- 2 x KonstruX ST SK Ø 8 x 245 mm*
*Schrauben dürfen nur einmal verwendet werden.
Hinweis
- Die Ringschraube für das M27 Innengewinde ist nicht im Lieferumfang enthalten.

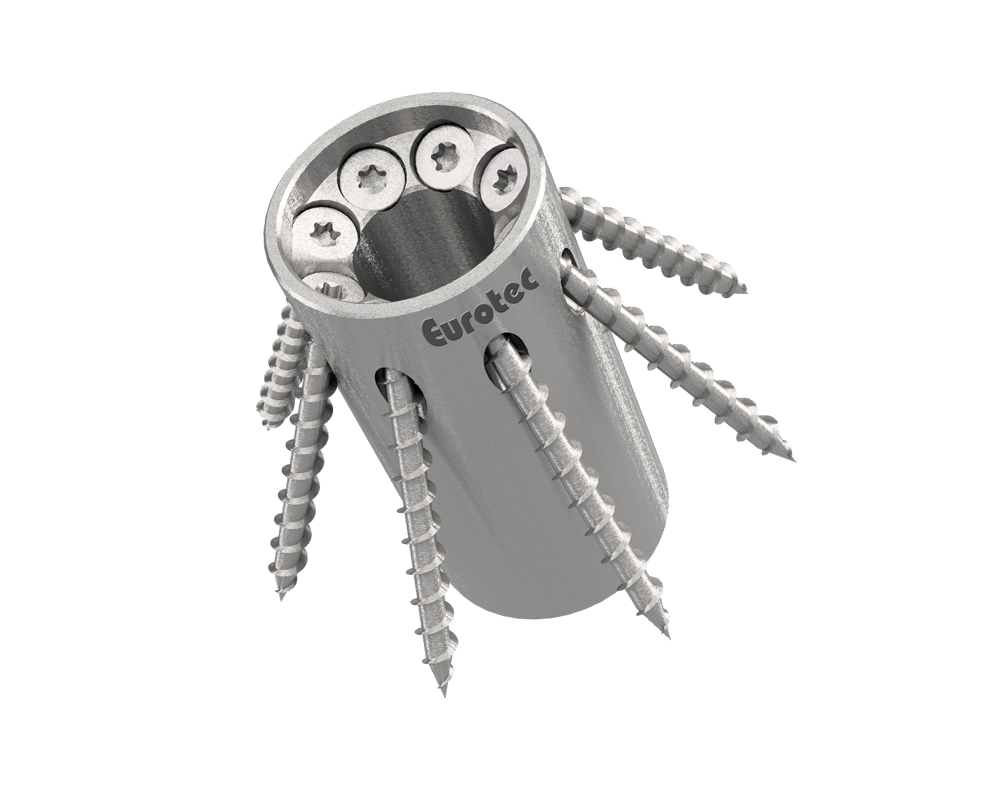

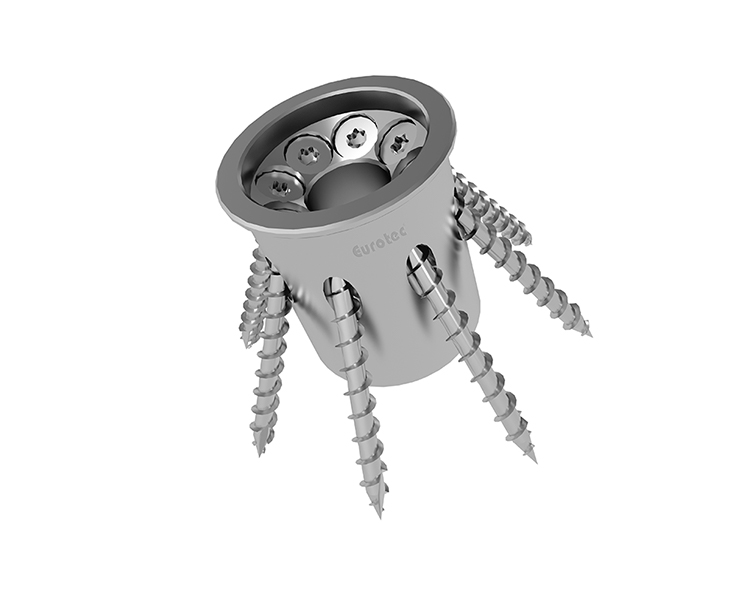

HebeFix Mini Ø 40 mm
Anwendbar in BSH und CLT
Der HebeFix Mini fungiert als Hebeanker im Holzbau in Kombination mit dem Kugeltragbolzen. Kleinere Lasten lassen sich damit ohne Weiteres anheben und transportieren. Der HebeFix Mini zeichnet sich durch einen Kragen am oberen Rand aus. Dieser verhindert das Durchrutschen im Bohrloch. Die Verwendung mit Schrauben erlaubt es den Hebeanker mehrfach einzusetzen.
Hinweis: Schrauben dürfen nur einmal verwendet werden.
Vorteile
- Der Kragen oberhalb des HebeFix Mini ermöglicht eine einfache und schnelle Montage.
- Wiederverwendbar
- Verwendbar in BSH und CLT
- Geringe Einbautiefe
- Eine Mindesttiefe der Bohrung von nur 47 mm

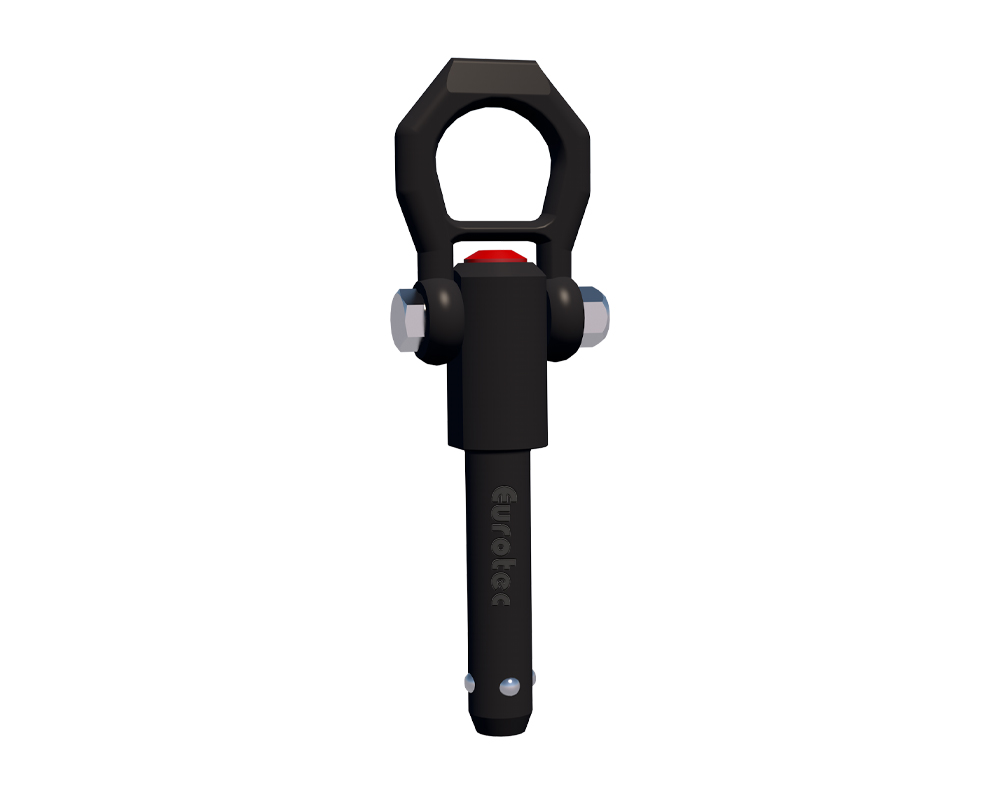

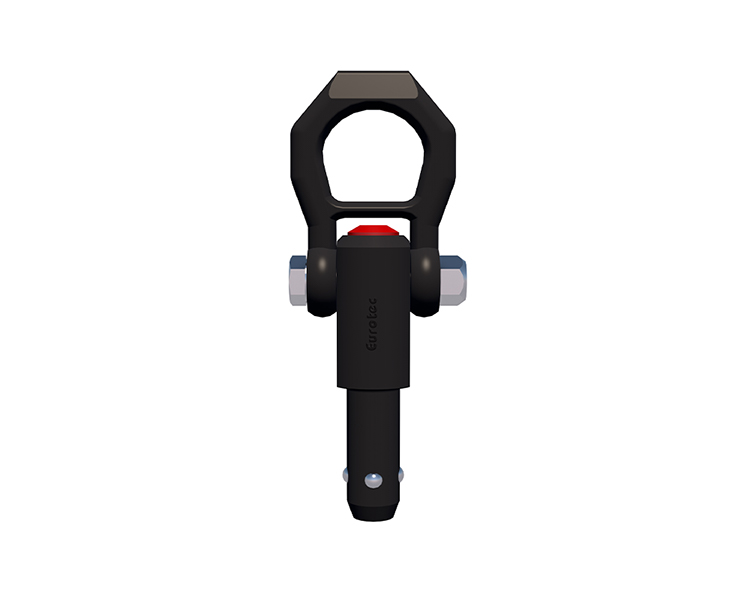

Kugeltragbolzen Ø16 x 25
Anwendung in BSH und CLT
Dieser Kugeltragbolzen von Eurotec wird speziell in Kombination mit dem HebeFix Mini im Holzbau eingesetzt. Kleinere Lasten lassen sich damit ohne Weiteres anheben und transportieren. Der HebeFix Mini zeichnet sich durch einen Kragen am oberen Rand aus. Dieser verhindert das Durchrutschen im Bohrloch. Die Verwendung mit Schrauben erlaubt es den Hebeanker mehrfach einzusetzen.
Vorteile
- Einfache und schnelle Montage
- Wiederverwendbar
- Verwendbar in BSH und CLT
- Geringe Einbautiefe
- Eine Mindesttiefe der Bohrung von nur 47 mm
Powerring XL
Der Powerring Transportanker von Eurotec ist ein leistungsstarkes Hebegerät, das speziell für das Heben und Bewegen von CLT-Elementen und Brettschichtholzbauteilen entwickelt wurde. Mit einer Tragkraft von bis zu 6,3 Tonnen pro Anschlagpunkt sorgt er für ein sicheres und effizientes Handling bei Montage und Transport. Durch seine flexiblen Befestigungsoptionen lässt sich der Powerring ideal auf verschiedene Anwendungssituationen abstimmen – beispielsweise bei der Montage auf der Plattenoberseite von CLT-Elementen oder oben auf Holzbalken. Somit ist der Powerring ein zuverlässiges Werkzeug, das die Montage großer Holzelemente nicht nur sicher, sondern auch wirtschaftlich und zeitsparend gestaltet.
Hinweis: Schrauben dürfen nur einmal verwendet werden.
Set S: Anschlagwirbel M12 (110386), KonstruX SK 6,5 x L und Powerring S (110382)
Set M: Anschlagwirbel M14 (110387), KonstruX SK 8,0 x L und Powerring M (110383)
Set XL: Anschlagwirbel M24 (110389), KonstruX SK 10,0 x L und Powerring XL (110384)
Anwendungsbereiche
- Wand- oder Bodenplatten aus CLT
- Massivholz- und Brettschichtholzbalken
- Vorgefertigte Wände in Holzrahmenbauweise
- Vorgefertigte modulare Strukturen
Vorteile/Eigenschaften
- Tragfähigkeit: bis 6,3 t pro Befestigungspunkt
- Wiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017
- Die Anschlagwirbel sind frei drehbar, wodurch Sie sich automatisch an die Zugrichtung anpassen.
Material
- Stahl - S235JR
