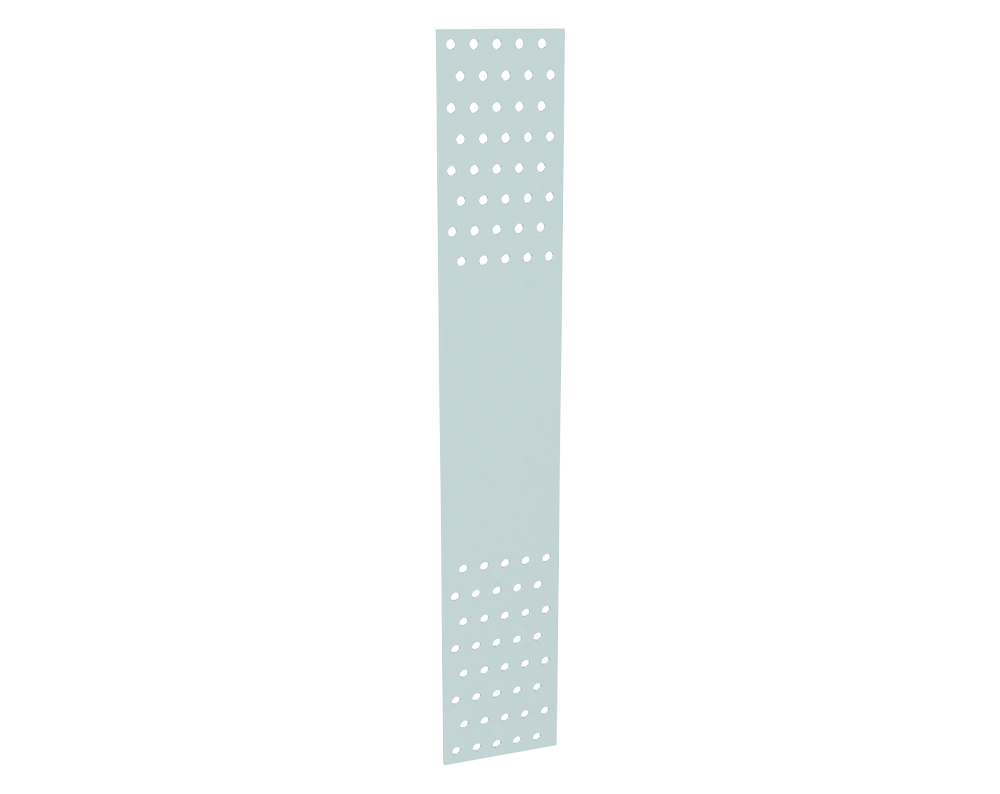

Zuglasche HighLoad HH640
Die Zuglaschen HighLoad von Eurotec sind speziell für Zugbelastungen bei Holz-Holz-Verbindungen konzipiert. Sie eignen sich besonders gut für die Konstruktion von mehrgeschossigen CLT-Gebäuden mit Bodenplattenstärken von bis zu 240 mm. Mit ihrer optimierten Geometrie sind sie für drei verschiedene Laststufen ausgelegt und weisen eine charakteristische Zugtragfähigkeit von bis zu 200 kN auf. Um diese Werte zu erreichen, ist die Befestigung der Zuglaschen mit den Winkelbeschlagschrauben Strong von Eurotec erforderlich (siehe Tabelle Zugtragfähigkeit F1 im Produktdatenblatt). Diese Kombination gewährleistet eine sichere Verbindung und trägt dazu bei, die hohen Belastungsanforderungen in Bauprojekten zu erfüllen.
Einsatzmöglichkeiten
- Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)
- Für Zugbelastungen von bis zu 200 kN
- Zu kombinieren mit Winkelbeschlagschraube Strong
Material
- S355 Kohlenstoffstahl + galvanisch verzinkt

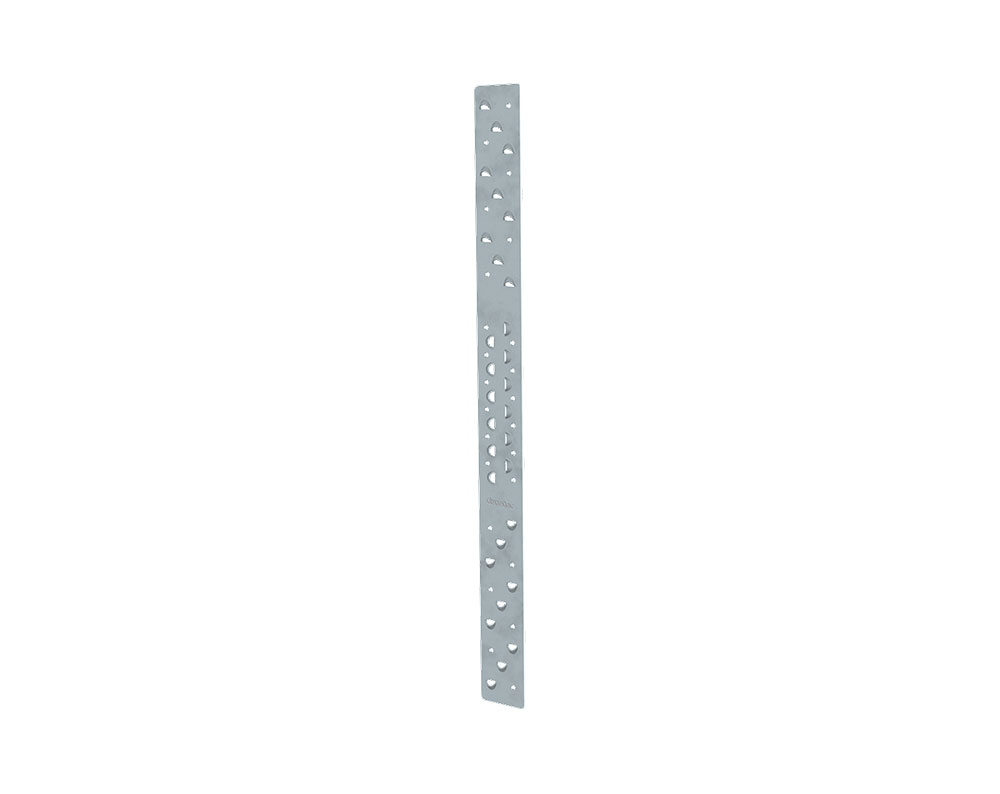

Zuglasche HH60
Für den modernen Holzbau entwickelte Laschen zur Aufnahme von Zugkräften sowie Zug- und Scherkräften
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Holz
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
Anwendungshinweise
Die Verankerung im Holz erfolgt durch Senkkopfschrauben 5 x 120 mm in einem Winkel von 45°. Dank den speziell hierfür vorgesehenen Löchern welche auch als Schraubenführung dienen entsteht eine kraftschlüssige Verbindung zwischen Schraubenkopf und Zuglasche. Bei der Zuglasche HB70 sind jeweils 2 Löcher Ø 5 mm zur 90° Verschraubung vorgesehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube oder Bolzenanker.
Eine detaillierte Montageanleitung finden Sie in den entsprechenden Produktdatenblättern.
