Plattenauflager

Plattenauflager

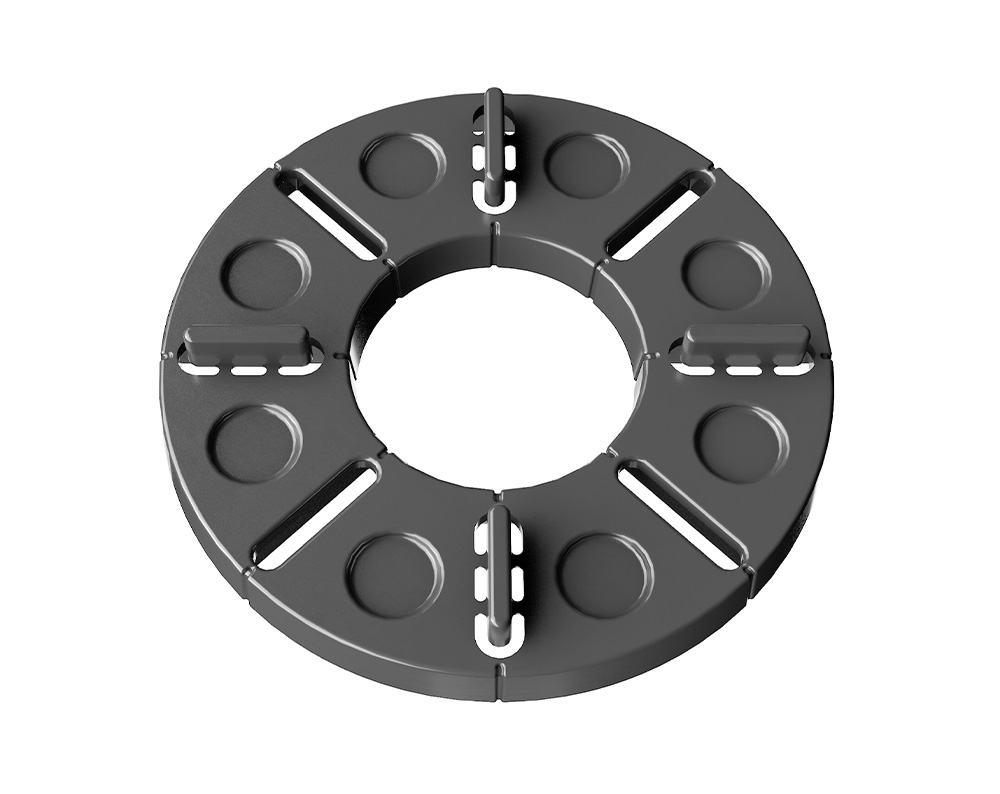

Plattenlager; PP

Ebene Oberfläche mit geringem Aufwand

Das Plattenlager PP dient als Auflager für großformatige, trittfeste Bodenplatten aus z. B. Betonwerkstein oder Naturstein. Es dient als optimale Grundlage für einen einfachen sowie trockenen (mörtellosen) Terrassenbau, indem es einen Abstand zum Boden ermöglicht. Durch das integrierte Fugenkreuz wird darüber hinaus ein Abstand zwischen den Bodenplatten geschaffen, sodass diese einfach und frostsicher verlegt werden können. Die Auflagerhöhe kann durch das Stapeln mehrerer Plattenlager in 10 mm-Schritten erhöht werden.
Wir empfehlen, nicht mehr als 3 Lager übereinander zu verwenden.

Vorteile

Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
Sehr gute chemische Beständigkeit
Durch die Fugen kann Oberflächenwasser schnell und einfach ablaufen.
Bis zu drei Stück übereinander stapelbar

Material

PP (Polypropylen)

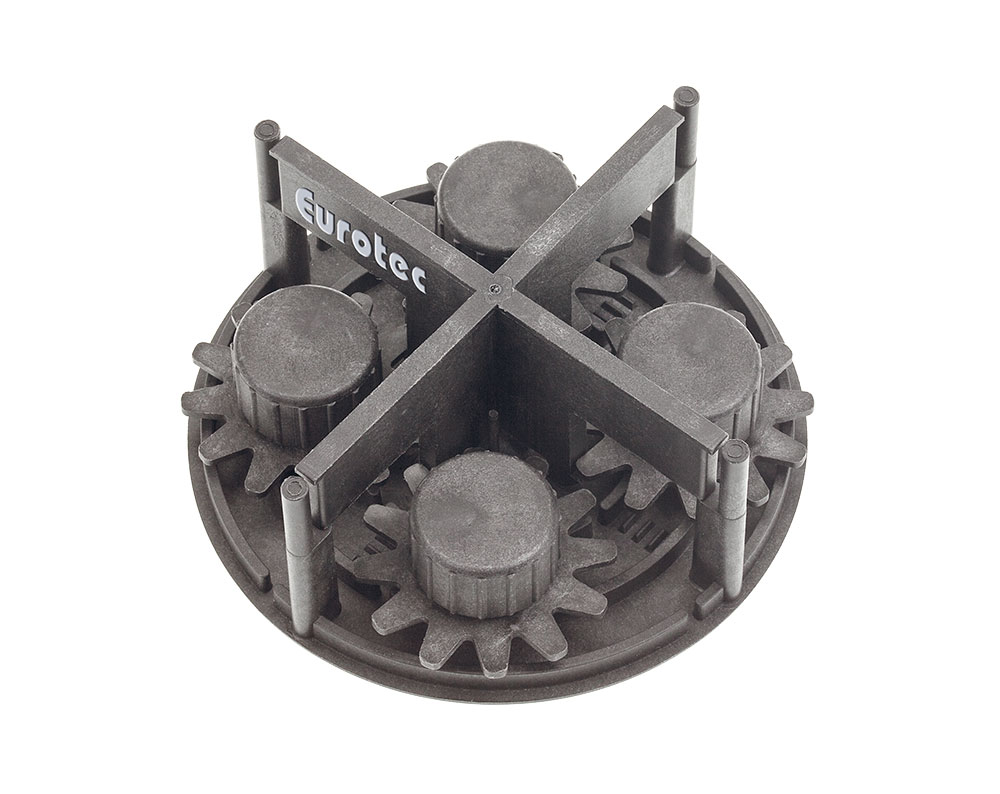

Quattro-Lager mit Fugenkreuz

mit Fugenkreuz

Vier unterschiedliche Auflagehöhen durch einzeln einstellbare Zahnräder möglich

Auflagehöhen von 35 - 55 mm

Fugensteg: 6 mm

Höhe erweiterbar durch Unterlegen des Adapters für Quattro-Lager
Teilbar

* Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum Bruch ist um ein Vielfaches höher.

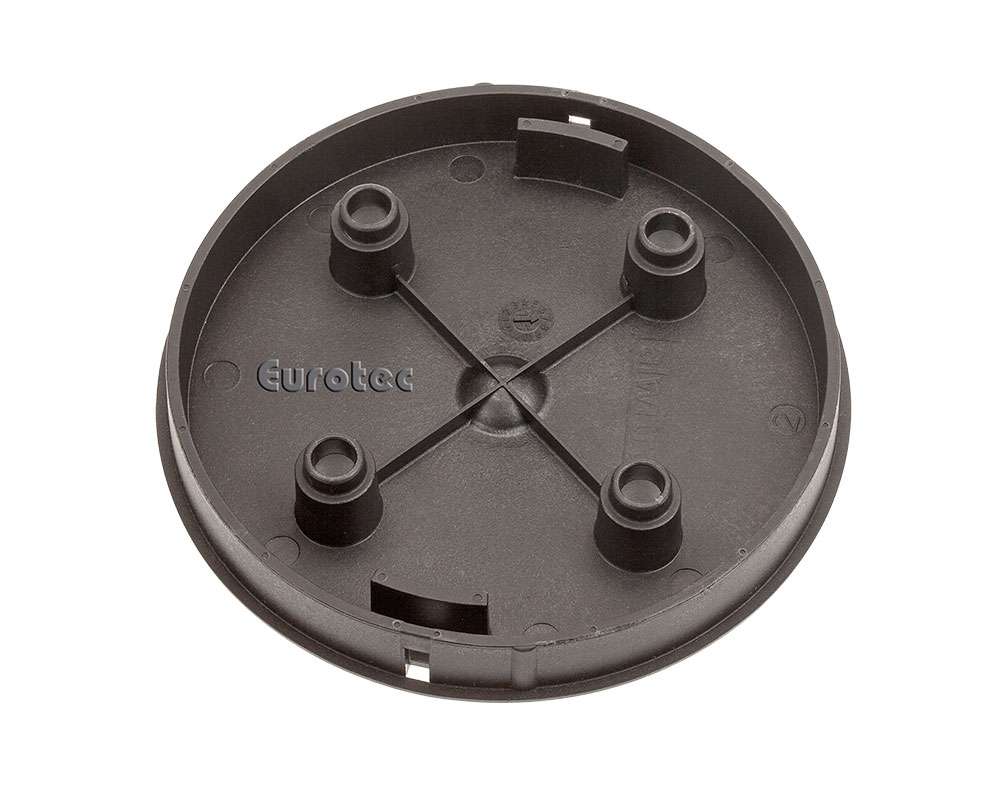

Adapter für Quattro-Lager

Der Adapter für das Quattro-Lager kann sowohl einzeln, als auch kombiniert mit dem Quattro-Lager

Eigenschaften

Auflagehöhe: 20 mm
Teilbar
Stapelbar

* Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum Bruch ist um ein Vielfaches höher.

Plattenlager; EPDM

EPDM schwarz

Für großformatige trittfeste Bodenplatten aus Betonwerkstein, Naturstein, etc.
Für die trockene (mörtellose) Verlegung von Bodenplatten. Das Plattenlager dient als Auflager und bildet einen Abstand zum Boden und durch das Fugenkreuz auch zwischen den Platten. Die Bodenplatten können so frostsicher verlegt werden.
Durch das Aufeinanderstapeln mehrerer Plattenlager kann die Auflagerhöhe in 10 mm-Schritten erhöht werden. Wir empfehlen, nicht mehr als 3 Lager übereinander zu legen.

Auflagerhöhe: 10 mm
Fugensteg: 4 mm
bis zu drei Stück übereinander stapelbar
trittschalldämmend

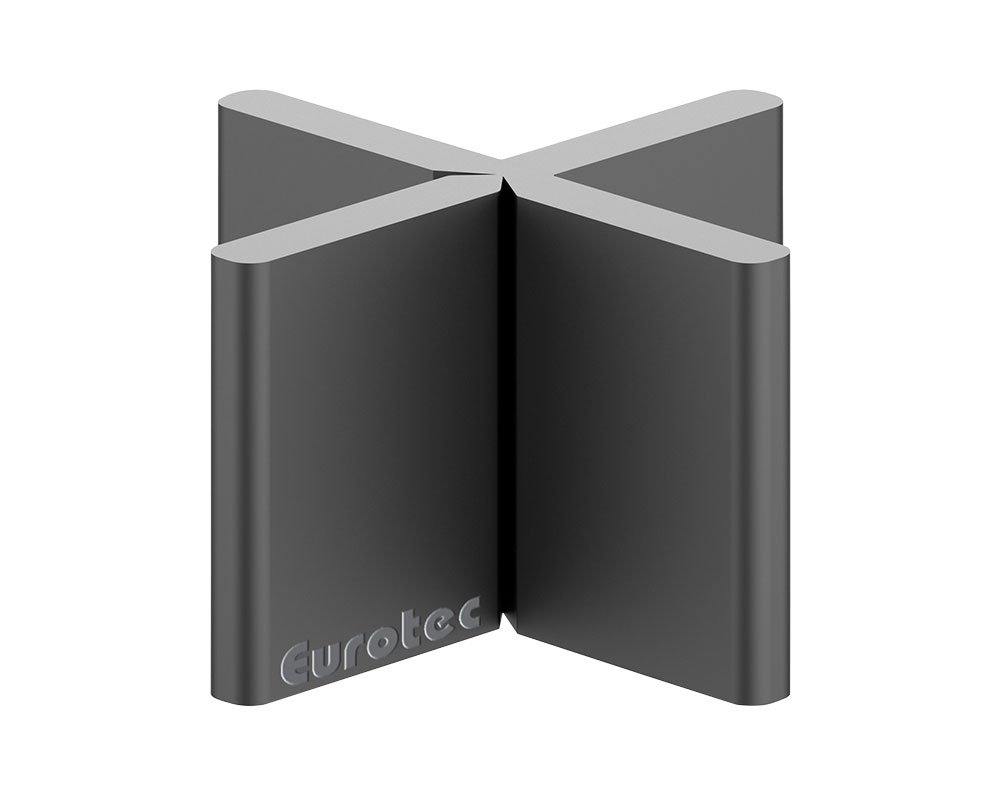

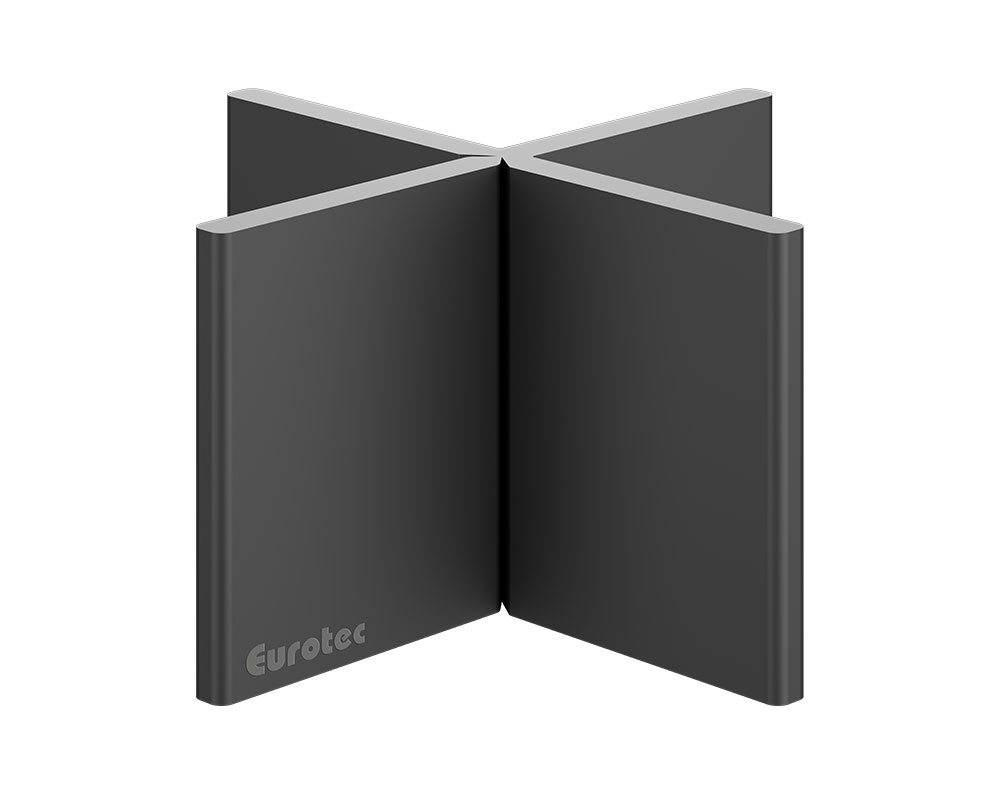

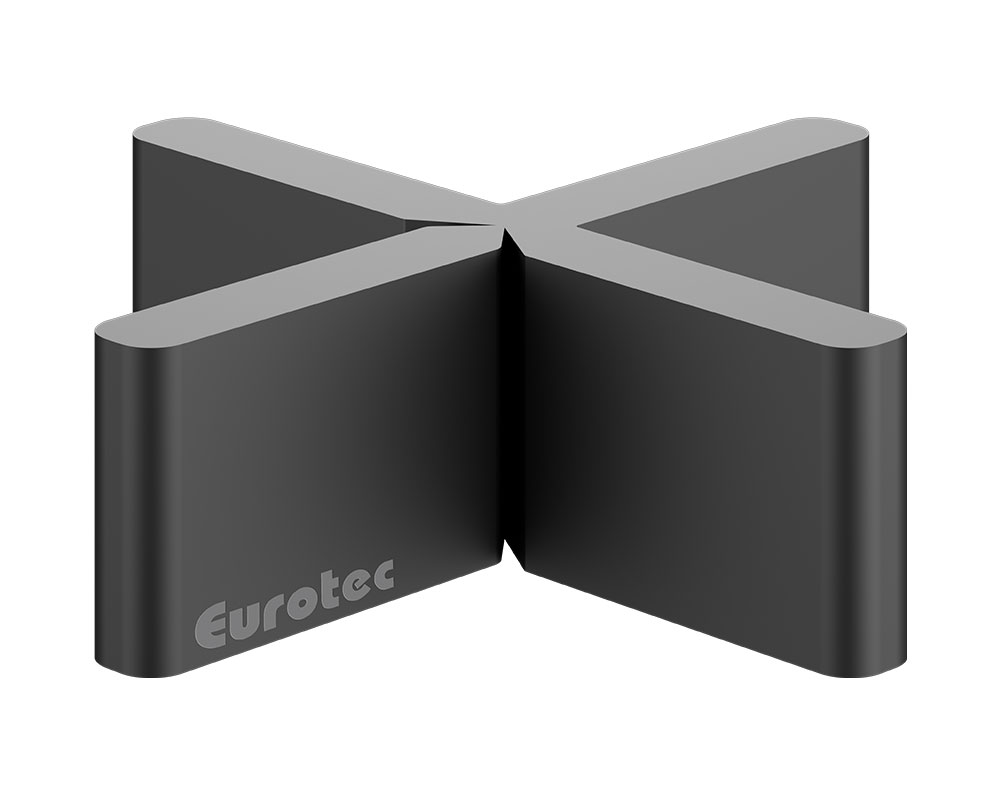

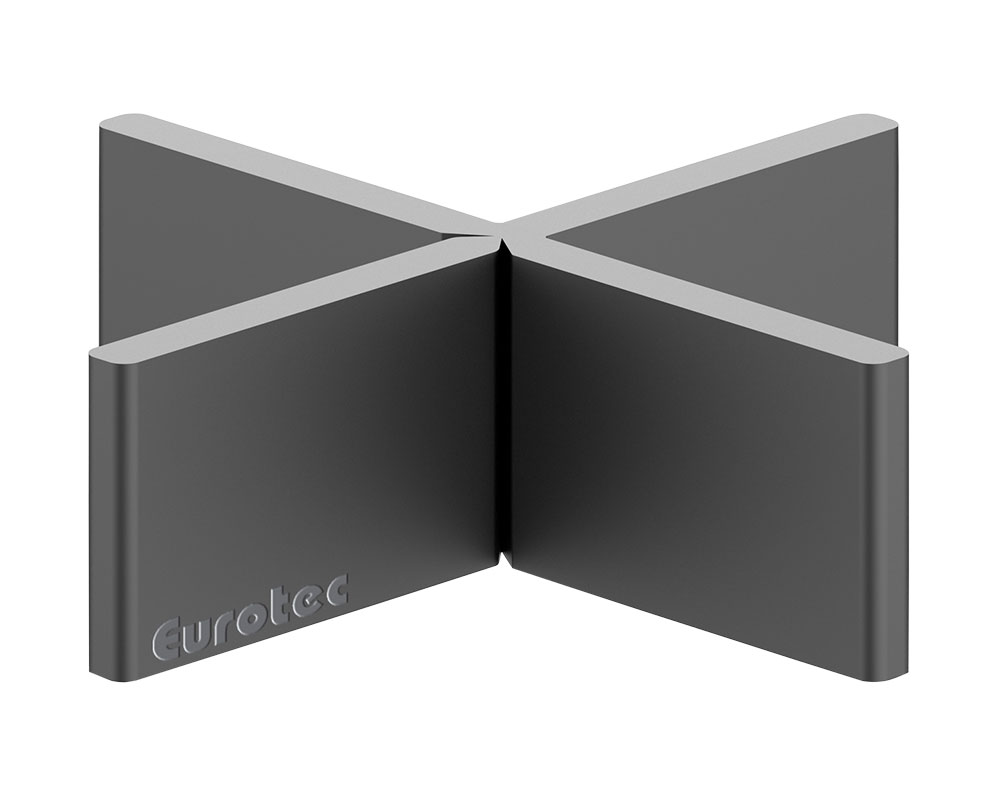

Steinplatten-Fugenkreuz

Vorteile der Steinplatten-Fugenkreuze

Einheitliches Fugenbild
Optimaler Wasserablauf
Verhindert, dass die Bodenplatten aneinander reiben können und schützt somit vor Schäden an den Plattenrändern
Vorperforierte Sollbruchstellen und damit für T-Fugen und für Kreuzfugen geeignet
Langlebig
Unempfindlich gegen Temperatur und Witterung
Widerstandsfähig gegenüber Säuren, Laugen und anderen Chemikalien

Steinplatten-Fugenkreuz mit Bodenplatte

Vorteile der Steinplatten-Fugenkreuze

Große Bodenplatte verhindert, dass die Fugenkreuze ins Kiesbett gedrückt werden
Einheitliches Fugenbild
Optimaler Wasserablauf
Verhindert, dass die Bodenplatten aneinander reiben können und schützt somit vor Schäden an den Plattenrändern
Vorperforierte Sollbruchstellen und damit für T-Fugen und für Kreuzfugen geeignet
Langlebig
Unempfindlich gegen Temperatur und Witterung
Widerstandsfähig gegenüber Säuren, Laugen und anderen Chemikalien

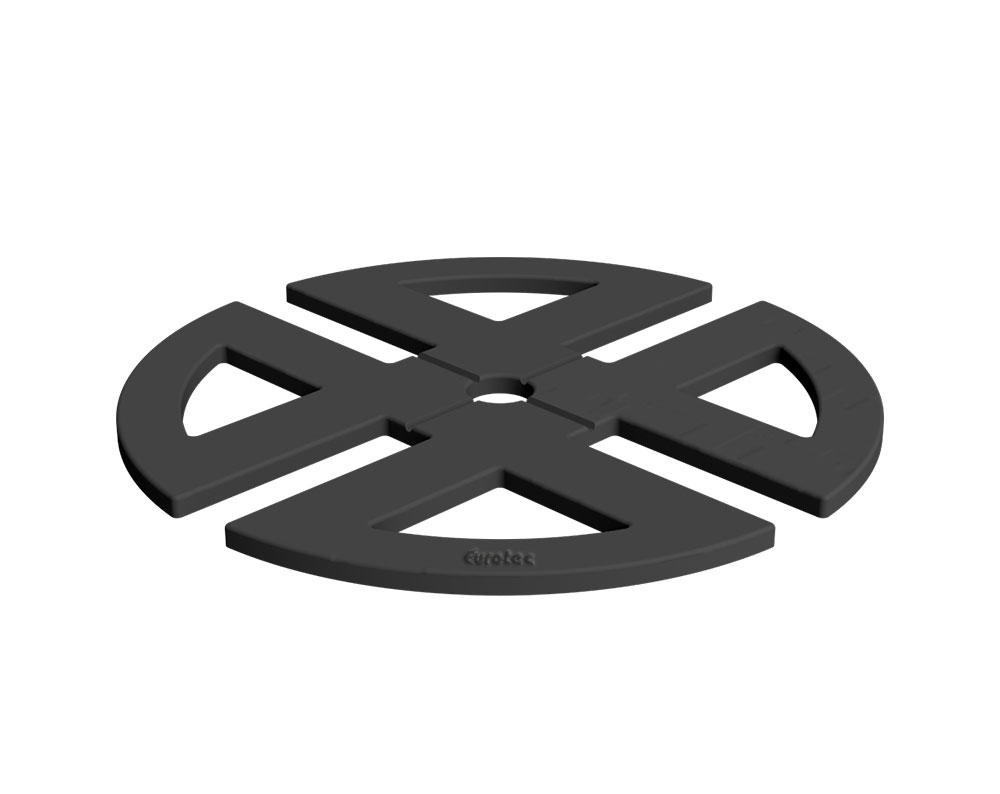

Trittschallscheibe Ø90

Mit der Eurotec Trittschallscheibe Ø 90 können Sie Plattenunterschiede problemlos auslgeichen. Die Trittschallscheibe Ø 90 ist teilbar in bis zu vier Teilen.

Material

Elasto

Vorteile

Flexibel einsetzbar
Zuschneidbar
Alterungsbeständig
UV-stabil
Ozonbeständig
Dauerelastisch & formbeständig

Anwendungsmöglichkeiten

Flex-Stone-Clip

Zum Aufklicken auf das Alu-Systemprofil EVO im Feld

Hinweis

Durch die Flexibilität des Flex-Stone-Clips können fertigungsbedingte Toleranzen von Steinplatten von bis zu 2 mm ausgeglichen werden.

*Auslaufartikel
**Lieferung inkl. einer Schraube pro Clip.

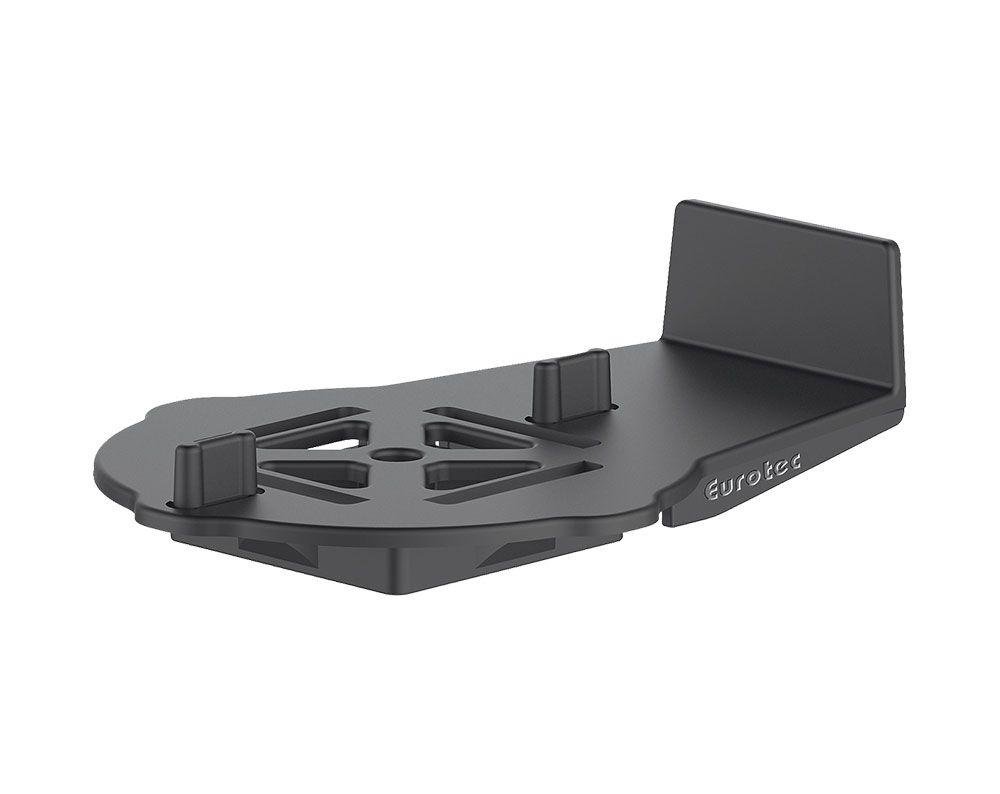

Stone-Edge-Clip

Zum Aufklicken auf das Alu-Systemprofil EVO im Randbereich.

Um ein Verrutschen einzelner Steinplatten zu vermeiden, sind die Stone-Edge-Clips im Randbereich durch Schrauben an der Aluminium-Unterkonstruktion zu fixieren. Die Clips verfügen zu diesem Zweck über einen Schraubkanal in der Mitte.
