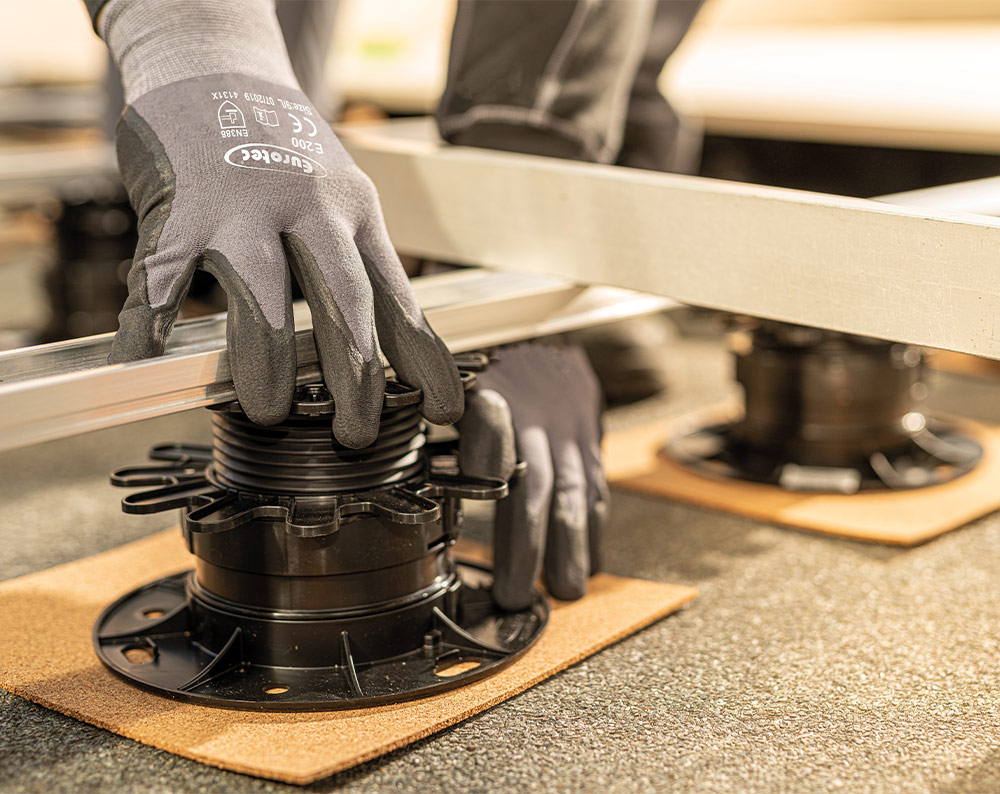

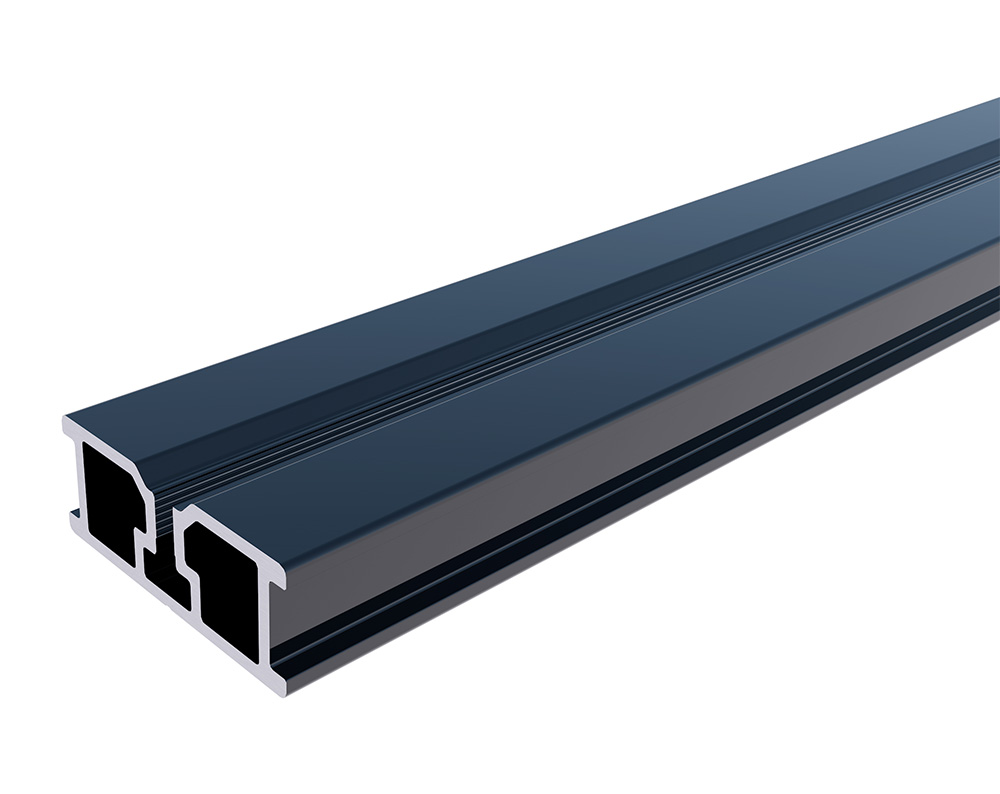

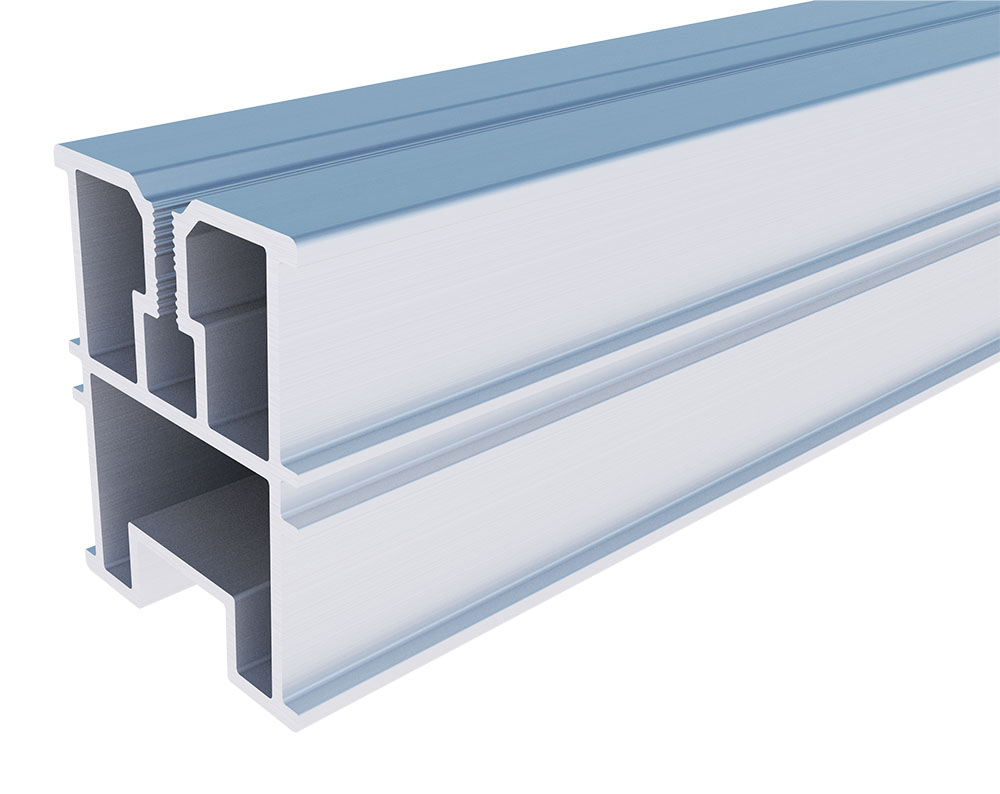

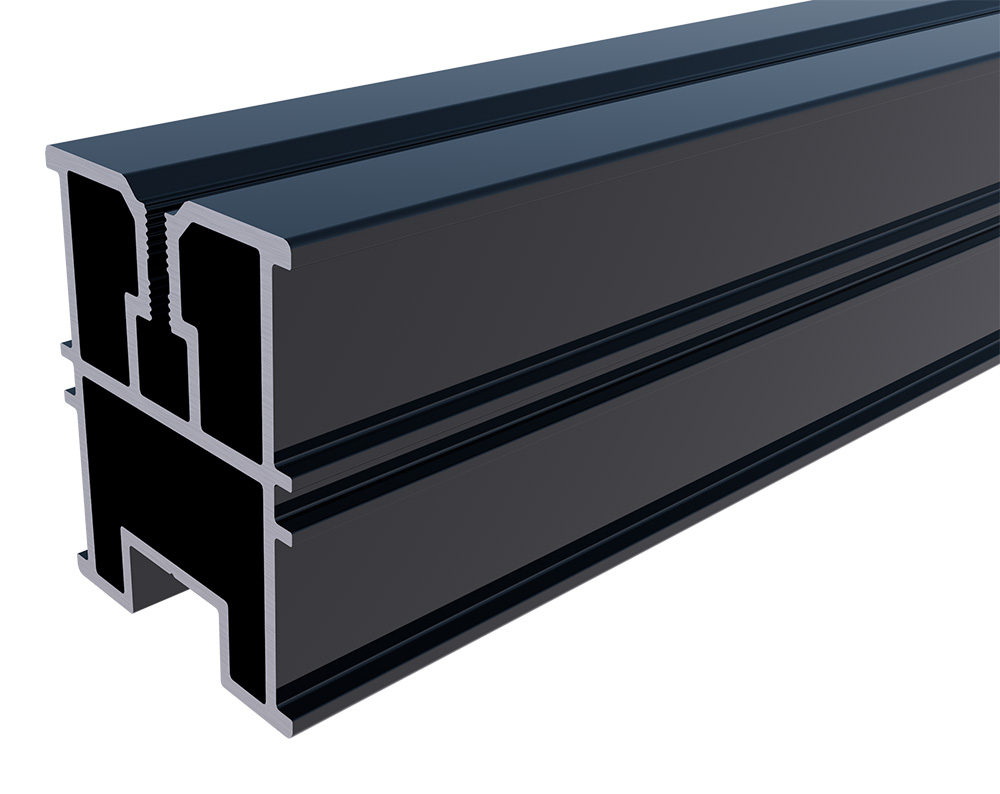

Bei den TERRA Alu-Systemprofilen von Eurotec handelt es sich um ein Baukastensystem für die Erstellung von Terrassenunterkonstruktionen aus Aluminium. Das Baukastensystem umfasst alles, was für den Terrassenbau benötigt wird und kann in Kombination mit unseren Verstellfüßen Profi-Line sowie BASE-Line verwendet werden.

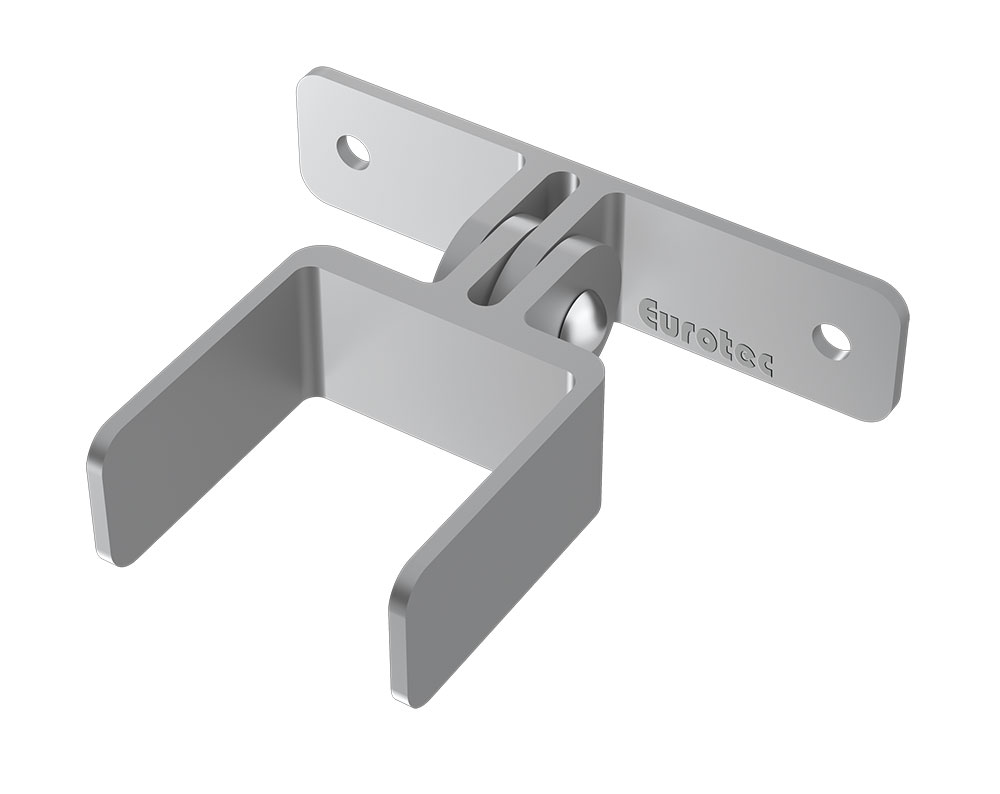

Die TERRA Systemprofile kommen als Aluminium-Unterkonstruktionsprofile für den Terrassenbau zum Einsatz. Passend zu den verschiedenen Ausführungen der Alu-Systemprofile umfasst das Baukastensystem außerdem Winkel- und Profilverbinder sowie flexible Gelenke für eine Verlegung im 90°- und 180°- Rotationswinkel. Auf diese Weise kann mithilfe des Baukastensystems eine stabile und langfristige Terrassenunterkonstruktion geschaffen werden.

Hinweis

Werden die Profile in Kombination mit Produkten zur nicht sichtbaren Dielenbefestigung verwendet, sollten diese mit dem Schraubkanal nach oben gedreht werden.

Möchten Sie die Terrassendielen mit Schraube direkt an den Profilen montieren, drehen Sie das Profil mit der Unterseite nach oben. Auf diese Weise bietet die spezielle Geometrie der Profile der Schraube ausreichend Platz zur Bewegung und mindert somit das Bruchrisiko.

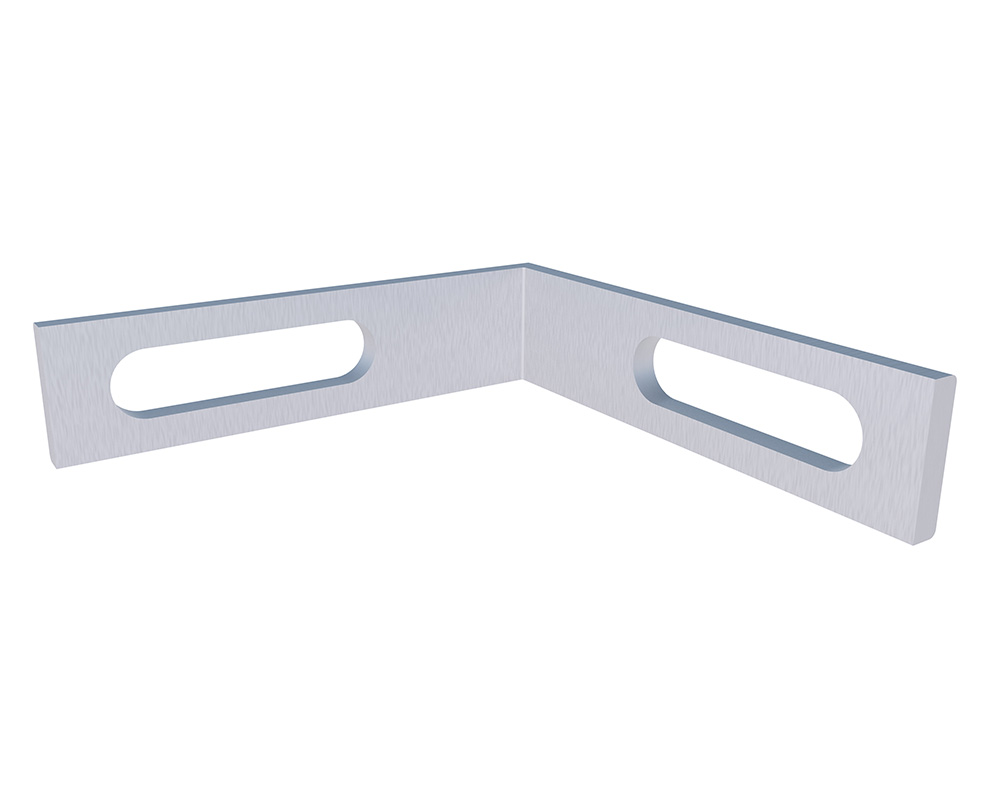

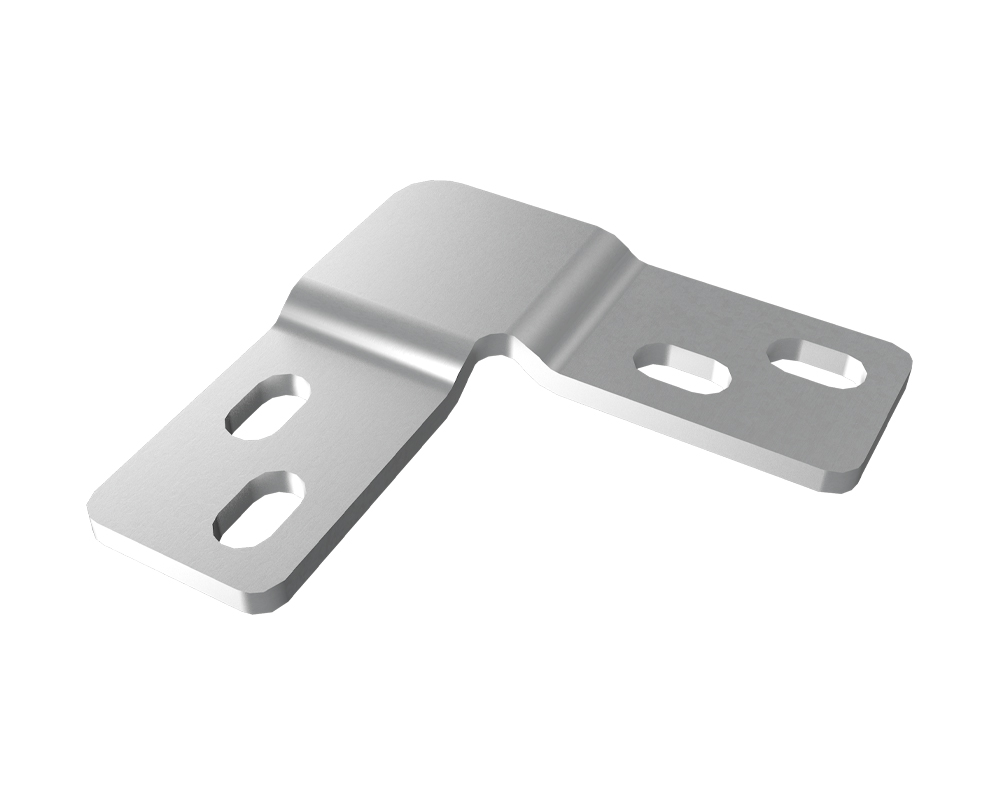

Die TERRA Winkelverbinder low von Eurotec dienen der Herstellung rechtwinkliger (90°) Verbindungen zweier Alu-Systemprofile, wie es beispielsweise bei Querverstrebungen vorkommen kann. Für Konstruktionen mit dem TERRA Alu-Systemprofil H15 ist der TERRA Winkelverbinder low zu verwenden. Für alle weiteren Profilhöhen kann der Eckverbinder EVECO eingesetzt werden.

*Lieferung erfolgt inkl. Schrauben.

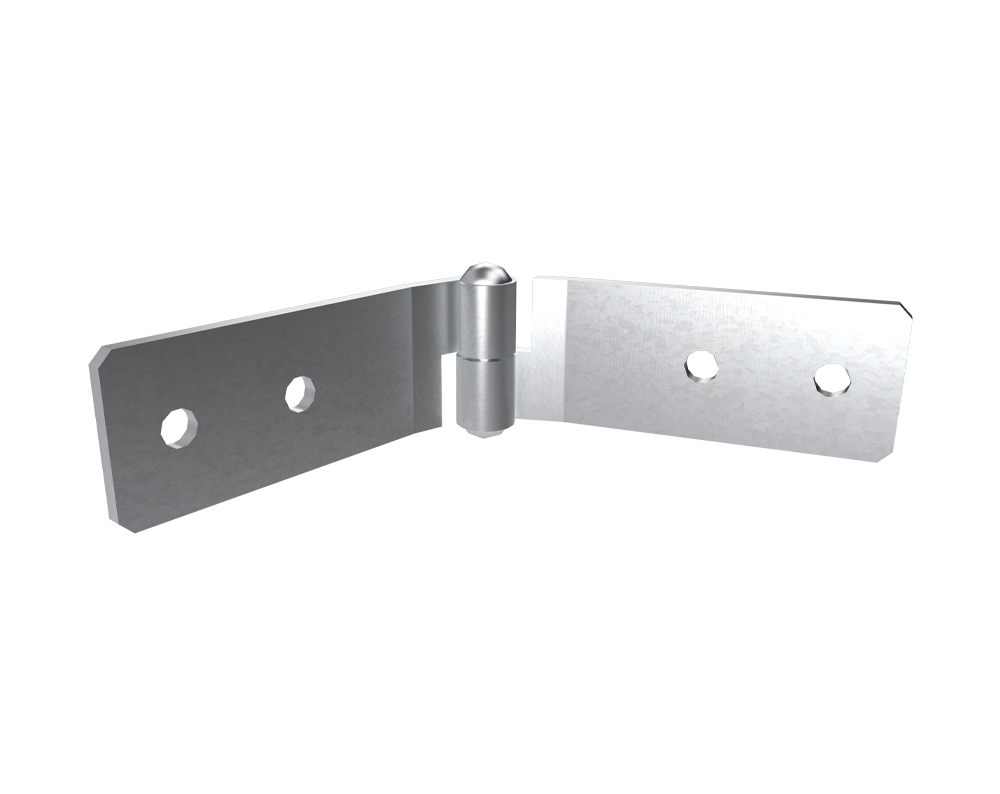

Mithilfe des Scharnierverbinder EVO von Eurotec können Profile in einem Winkel außerhalb von 90° zueinander befestigt werden. Das Verbindungsmittel wird ohne viel Aufwand an die Profile geschraubt und passt sich anschließend flexibel der individuellen Gradzahl an. Auf diese Weise lassen sich Profile in den unterschiedlichsten Winkeln zueinander verbinden.
Je nach Winkel sollte schon im Vorfeld bedacht werden, ob eine Verschraubung möglich ist. Eine mögliche Verschraubung wird schwerer bis unmöglich, je geringer der Winkel ist.
*Wir empfehlen unsere BiGHTY Bohrschraube (Art.-Nr. 954090-50). Diese ist nicht im Lieferumfang enthalten.

Vorteile/Eigenschaften

• Flexibel einsetzbar
• Einfache Handhabung bei Anschlüssen größer/kleiner 90°
• Polygonale Geometrien sind einfacher konstruierbar
• Bei ständigen begehbaren Konstruktionen empfehlen wir zwei Lagesicherungen pro Schnittpunkt.

Material

• S235 Feuerverzinkt

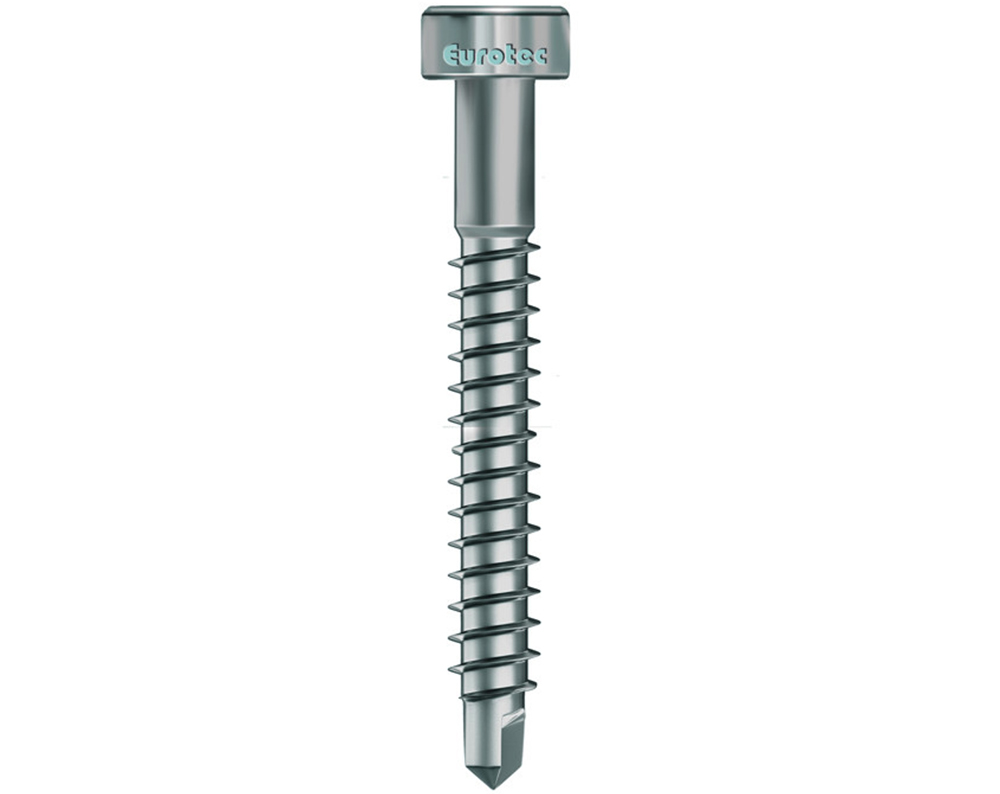

Edelstahl gehärtet

• Bedingt säurebeständig
• 10 Jahre Erfahrung ohne Korrosionsprobleme bei geeigneten Hölzern
• Nicht geeignet für stark gerbstoffhaltige Hölzer wie Cumarú, Eiche, Merbau, Robinie etc.
• Nicht geeignet für chlorhaltige Atmosphären
• Nichtrostender Stahl nach DIN 10088
• * Inkl. 1 Bit

Mithilfe des Wasserleitsystems EVOdry von Eurotec wird Wasser von Balkon- und Terrassenunterkonstruktionen gezielt abgeleitet. Der Einsatz erfolgt hauptsächlich an Terrassen, die an Häuser und Wohnungen mit mehreren Etagen angebaut werden. Das EVOdry ist sowohl mit herkömmlichen Holz- als auch mit Kunststoffdielen kompatibel und somit ein umfassendes Produkt, das neue Gestaltungsfreiheiten in der Designphase bietet und auch für die Renovierung bestehender Balkone in Betracht gezogen werden kann. Das System dichtet die Unterkonstruktion nach unten hin vollständig ab und verhindert somit einen unkontrollierten Wasserabfluss in die unteren Stockwerke.

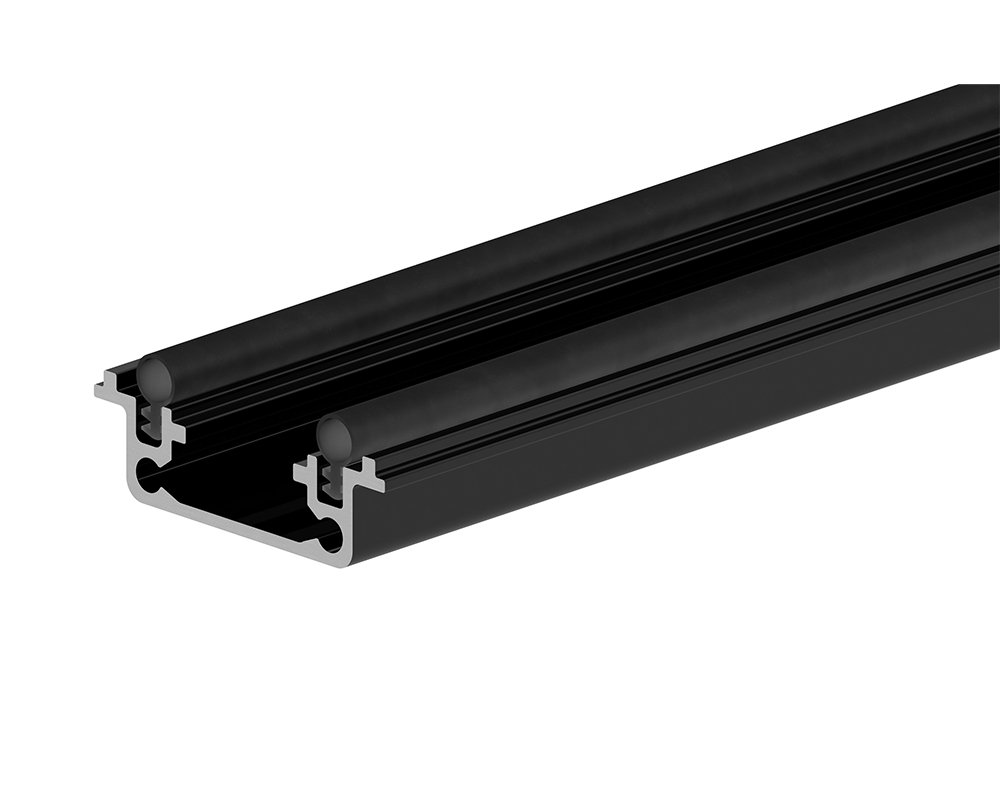

Das System besteht aus der EVOdry Schiene, dem EVOdry Halter und dem EVOdry Abschluss. Die EVOdry Schiene dient der Ableitung des Wassers unter der Holzterrasse und wird mithilfe des EVOdry Halters an Ort und Stelle fixiert, sodass diese nicht verrutschen kann. Der EVOdry Abschluss kann einseitig angebracht werden und sorgt dafür, dass das Wasser gezielt in eine Dachrinne o. Ä. abläuft.

*Das EVOdry Dichtungsband (100547) ist nicht im Lieferumfang enthalten.

**Schrauben sind im Lieferumfang enthalten.

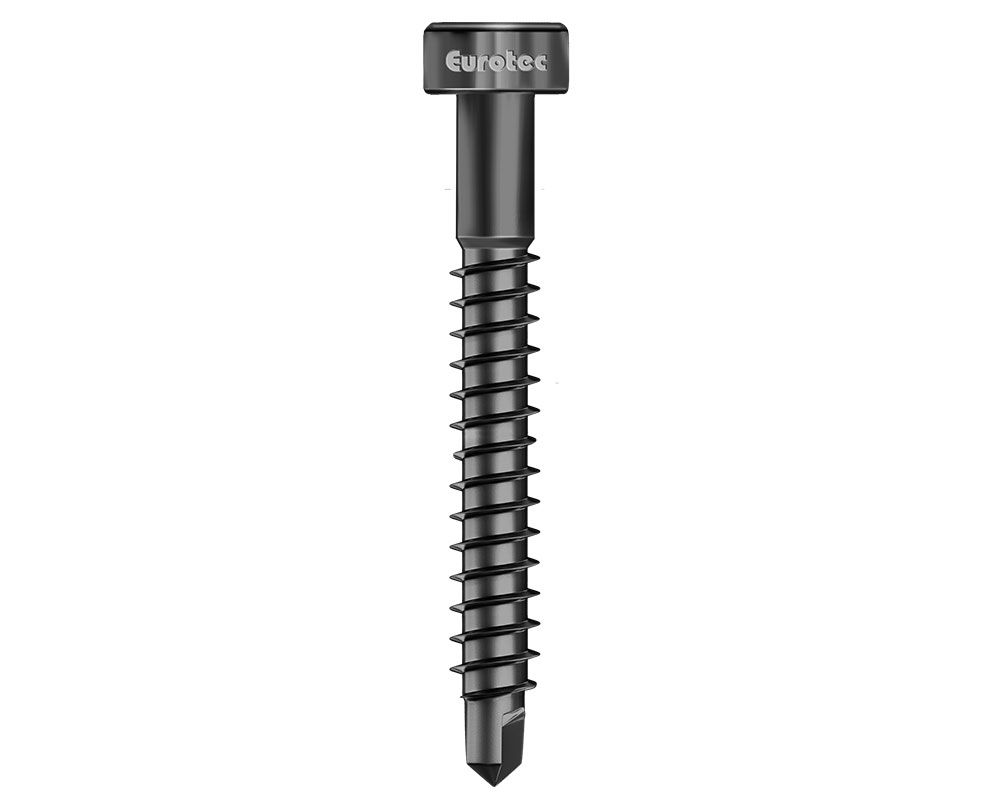

***Für die nicht sichtbare Befestigung wird bei dem EVOdry Halter die 905553 Profilbohrschraube 5,5 x 41 mm benötigt (nicht im Lieferumfang enthalten).

Vorteile

• Gezielte Wasserableitung
• Schutz der Unterkonstruktion vor Schmutz, Nässe und Pflanzenwuchs
• Längere Lebensdauer der Unterkonstruktion

Material

• EVOdry Schiene: Aluminium
• EVOdry Abschluss: Aluminium
• EVOdry Halter: Kunststoff
• EVOdry Clips: Kunststoff/A2

Kombinierbar mit unseren Alu-Systemprofilen EVO, EVO slim und HKP.

mit eingeklebter Kork-Einlage, »frei von PAK« (gefährlicher Weichmacher in Gummi)

• Das Profil besticht durch seine geringe Aufbauhöhe, hier ein Beispiel: Profilhöhe 29 mm + Diele 24 mm = 53 mm.
• Durch diese geringe Höhe eignet sich das Profil hervorragend für den Bau von Holzterrassen, die auf bereits vorhandene Steinterrassen, Balkone oder Dachterrassen aufgebaut werden sollen.
• Das Aluminium ist formstabil, rostet nicht und ist extrem witterungsbeständig. Dies sind entscheidende Vorteile im Vergleich zu Holzunterkonstruktionen.
• Durch die kleine Auflagerfläche kann das Wasser ideal ablaufen und ein Abscheren der Schraube wird verhindert.

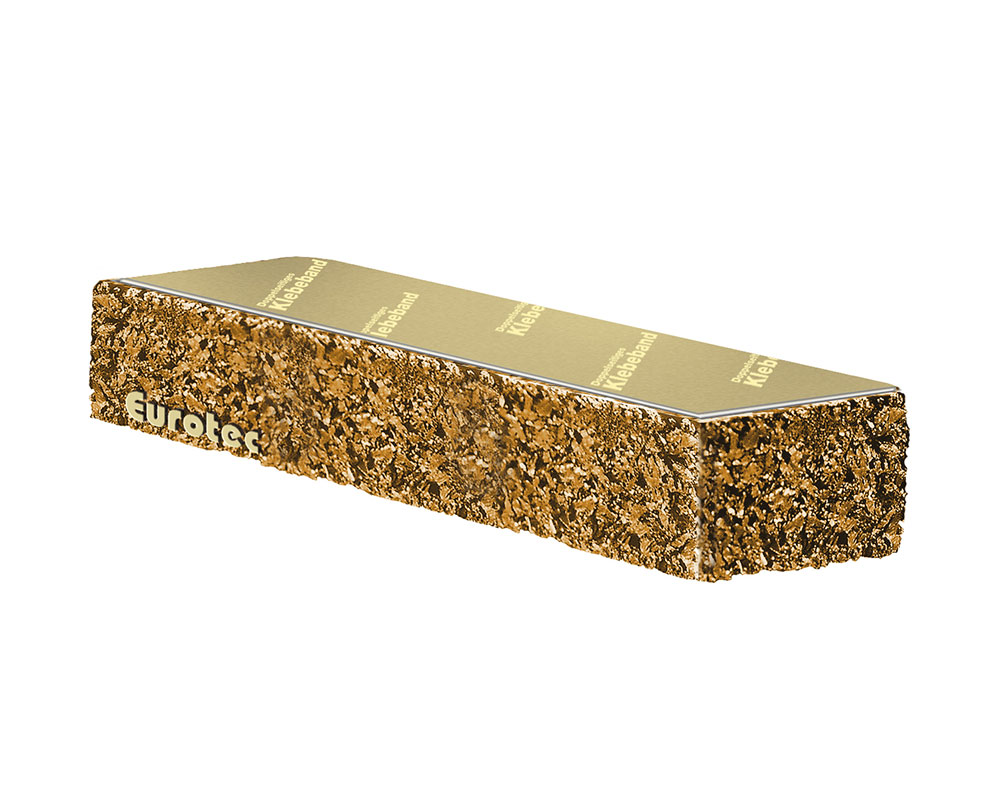

• Die selbstklebende Kork-Einlage ist frei von PAK und sorgt auf der Unterseite des Profils für eine gute Trittschalldämmung.

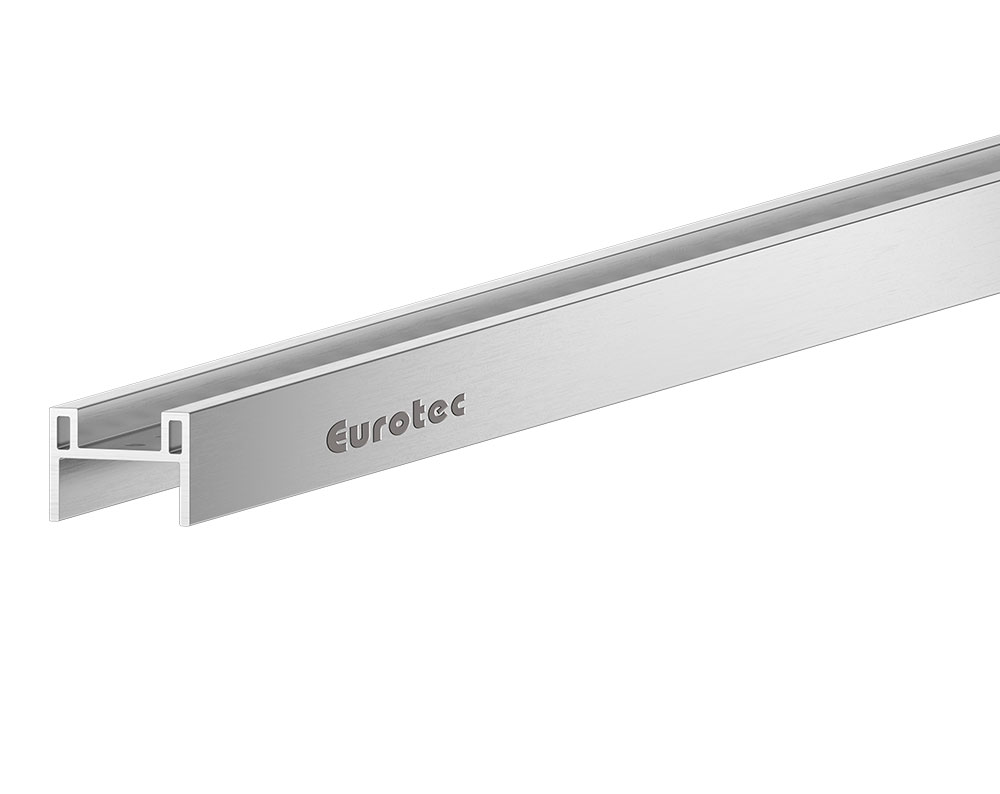

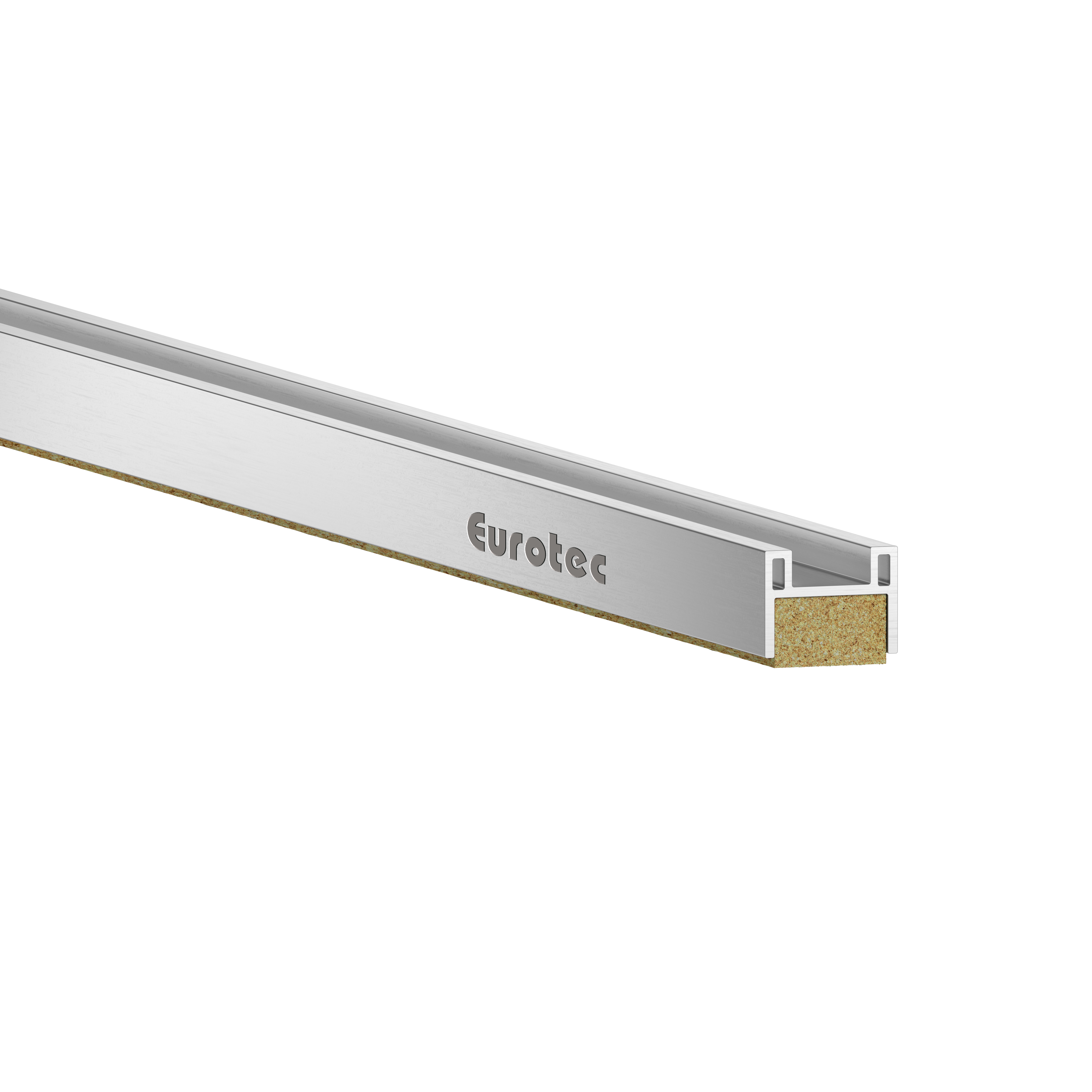

• Die Aluminium-Funktionsleisten sind in zwei Ausführungen erhältlich, so dass auch hier zwischen der sichtbaren und nicht sichtbaren Verschraubung individuell gewählt werden kann.

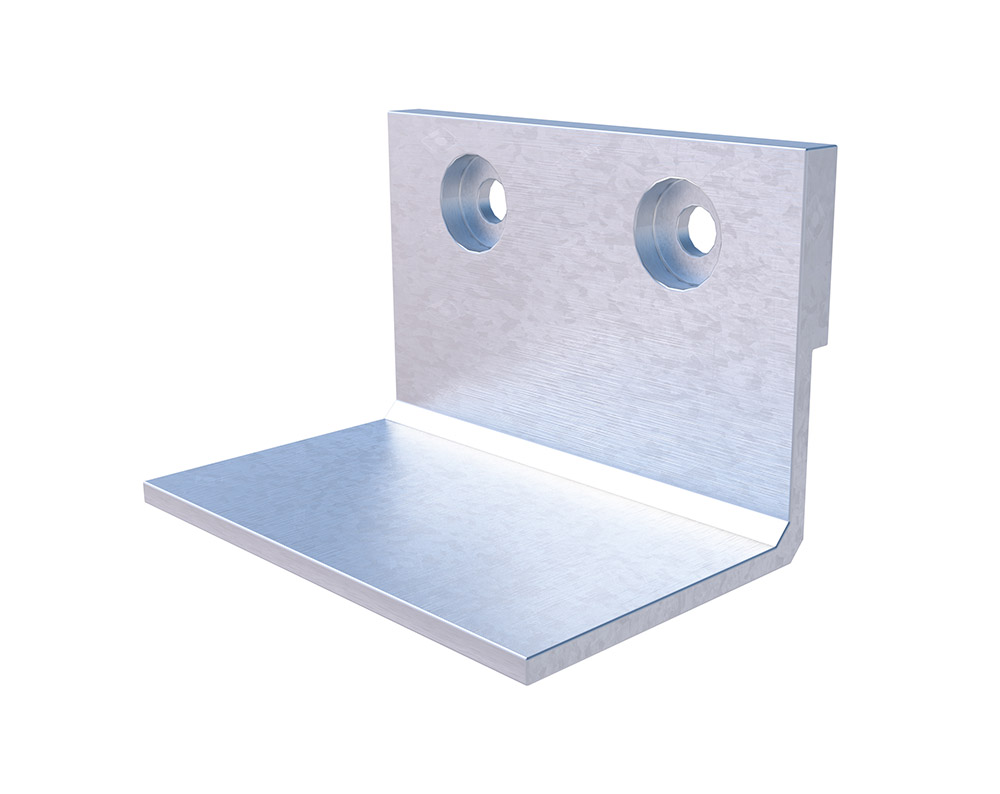

Durch sich ansammelnde Staunässe oder Wärme kann es vor allem bei der Verwendung von leichten Terrassenbelägen wie WPC-Dielen zu Verbiegungen und Verkrümmungen kommen. Der Auflastwinkel von Eurotec ermöglicht das Hinzufügen zusätzlicher Lasten in Form von z. B. schweren Steinplatten innerhalb der Unterkonstruktion. Hierfür werden Auflastwinkel flexibel auf der Länge eines Aluminiumprofils angebracht. Auf diese Weise ist der Stein bei der fertiggestellten Terrasse nicht mehr sichtbar und einer möglichen Verkrümmung wird entgegengewirkt.

Pro Stein sollten immer mindestens 4 Winkel eingeplant werden!

Im Lieferumfang sind pro Auflastwinkel zwei 4,8 x 25 mm BiGHTY Bohrschrauben zur Befestigung an den Profilen enthalten.

Vorteile

• Einer Verformung oder dem Verzug der Terrasse wird vorgebeugt
• Lagesicherung der Terrasse
• Kompatibel mit Systemprofil EVO und Tragsystem HKP

Material

• Aluminium

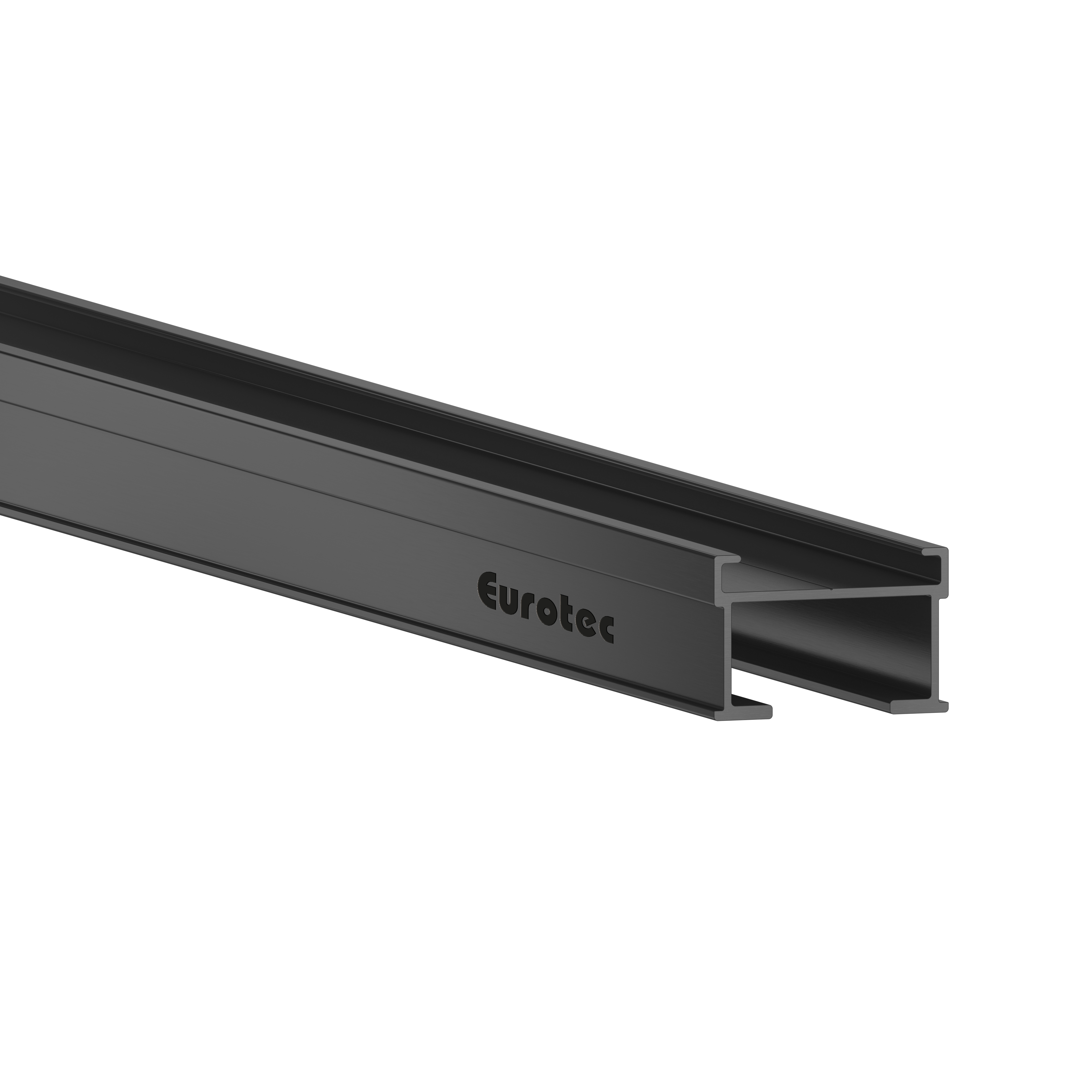

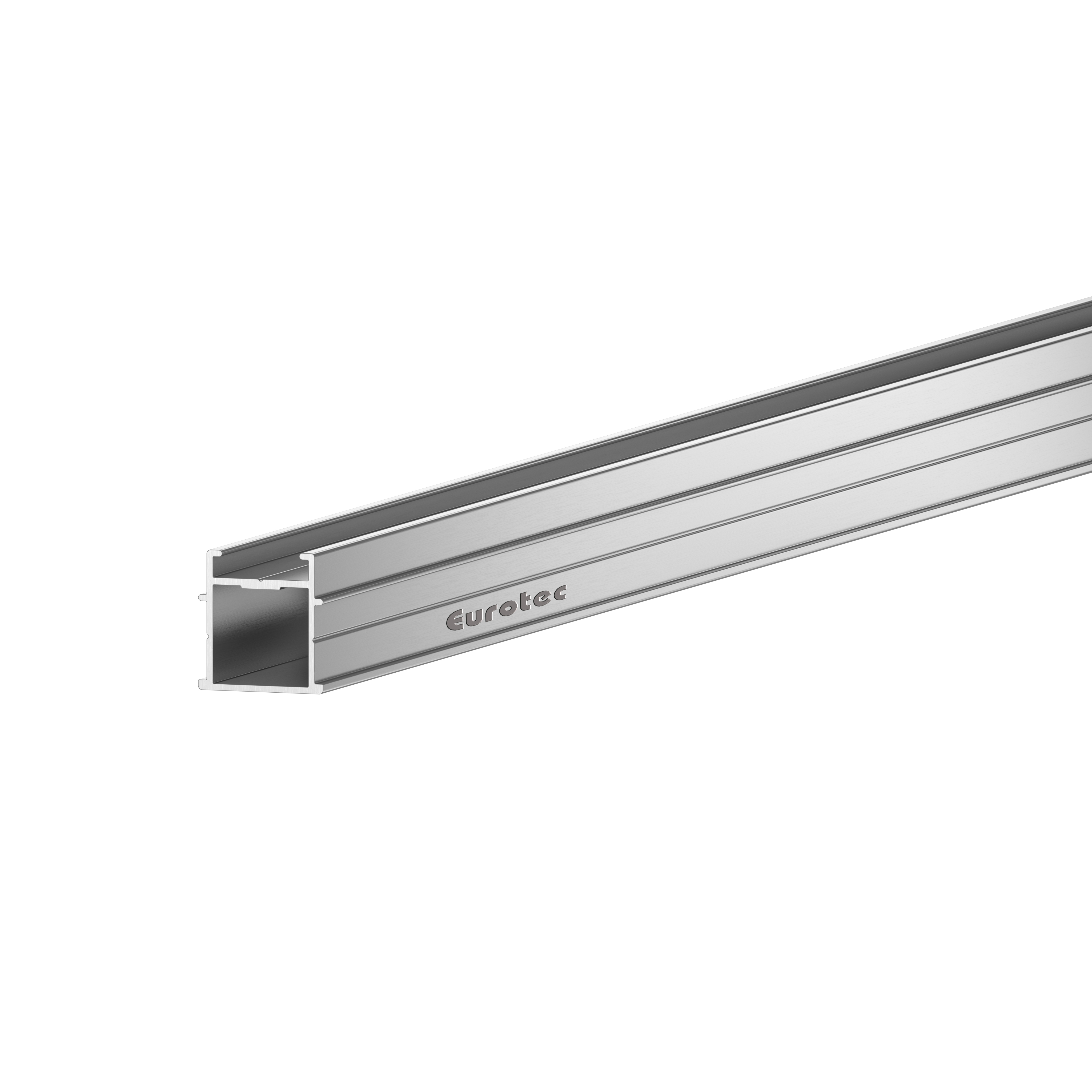

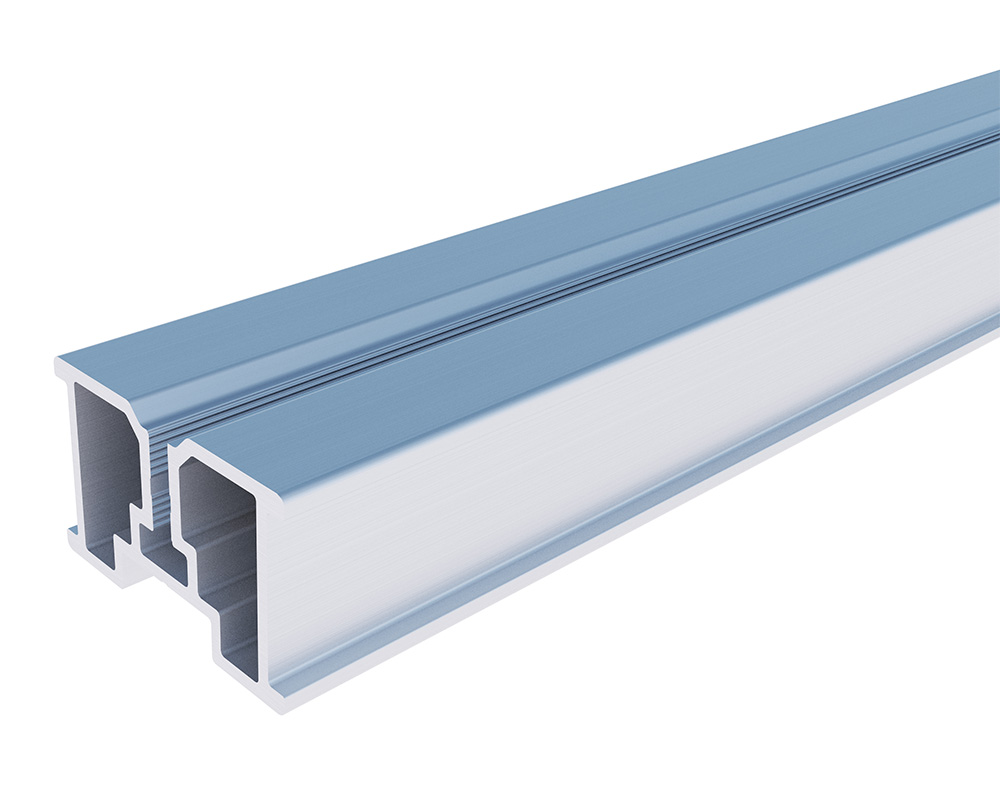

Das Aluminium-Systemprofil EVO ist eine der Alternativen zur Terrassenunterkonstruktion aus Holz.

Für die Profi- und BASE-Line Verstellfüße geeignet!

• Im Gegensatz zu Holzunterkonstruktionen ist das Profil formstabil und gerade.
• Klimabedingte Verwerfungen, Risse usw., wie sie beim Baustoff Holz naturgemäß auftreten, entfallen.
• Durch die spezielle Form wird ein Abscheren der Schrauben verhindert.
• Sowohl nicht sichtbare als auch sichtbare Befestigung möglich.
• Kompatibel mit dem Eurotec Stone-System

Zubehör für das multifunktionelle Stone-System

Zur Materialtrennung

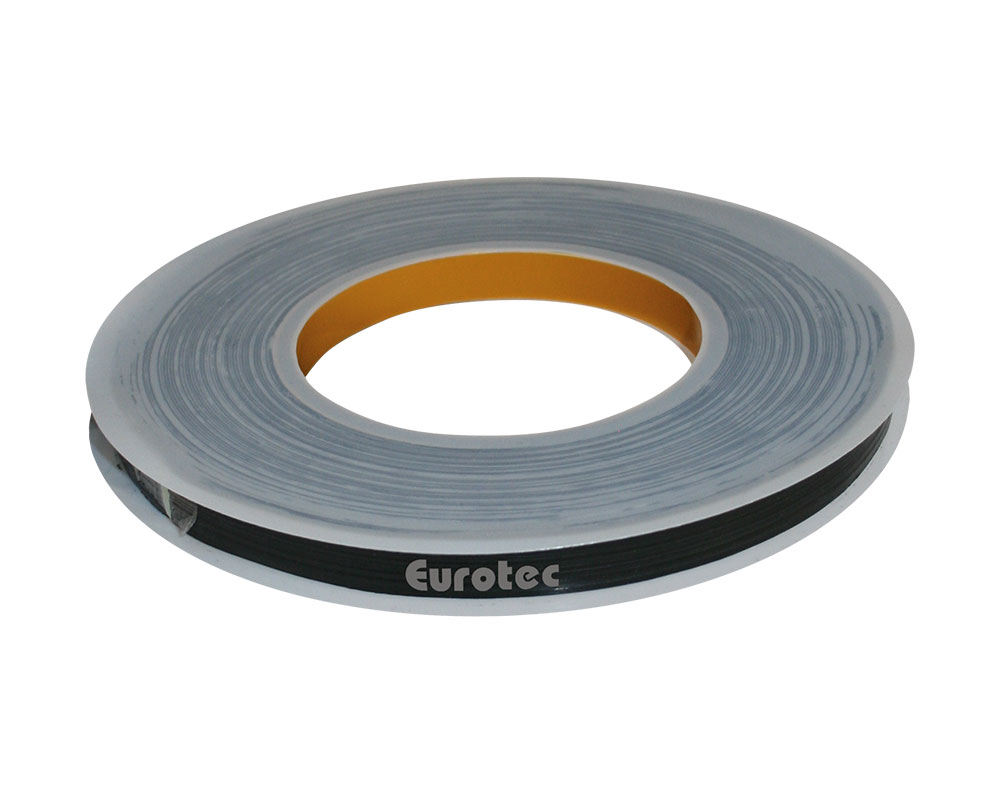

Das MaTre-Band dient zur Materialtrennung und verhindert somit Knarr-Geräusche zwischen den Alu-Profilen und Dielen.

Vorteile

• Einfache Befestigung dank Klebefolie
• Optimale Passgenauigkeit durch sehr dünnes Material
• Reißfest und dauerhaft beständig
• Schrauben können einfach durchgeschraubt werden
• Kann individuell abgelängt werden

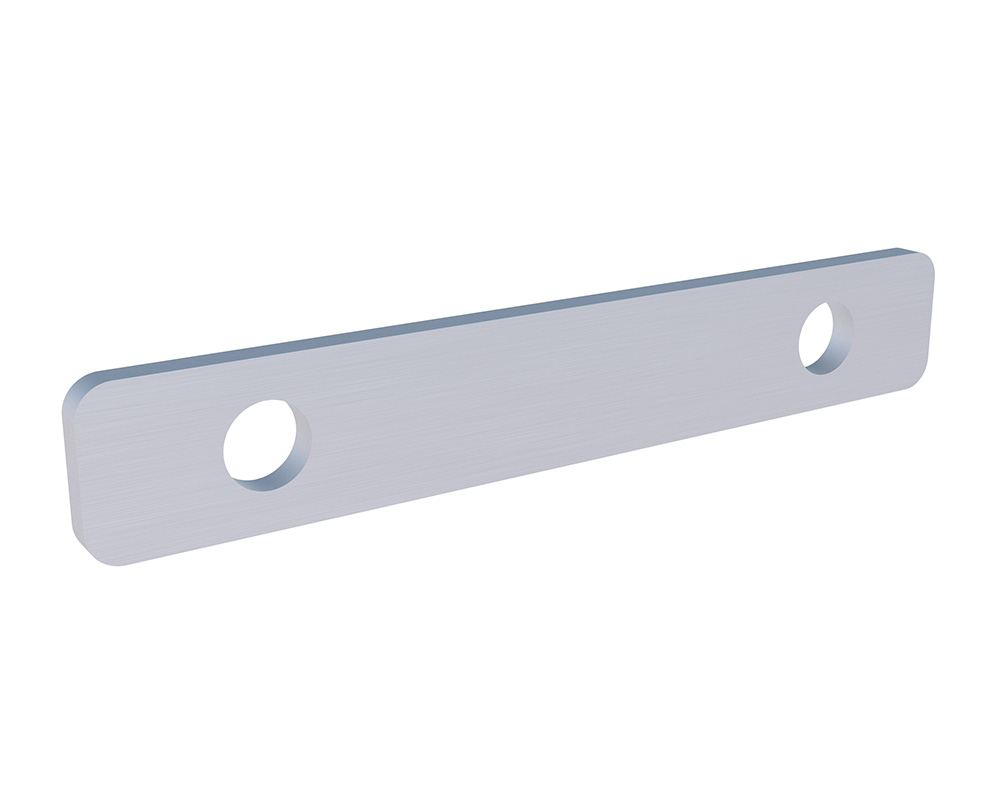

Der TERRA Profilverbinder H15 von Eurotec dient als optimales Befestigungsmittel, wenn zwei Alu-Systemprofile in der Terrassenunterkonstruktion miteinander verbunden werden sollen. Der TERRA Profilverbinder H15 ist in Kombination mit dem TERRA Alu Systemprofil H15 zu verwenden. Für alle anderen Profilhöhen kann der Profilverbinder Terrassenrand Set eingesetzt werden.

Hinweis

Bei der Verwendung des TERRA Alu-Systemprofils H85 ist der Einsatz zweier Profilverbinder zu empfehlen.

*Lieferung erfolgt inkl. Schrauben.
