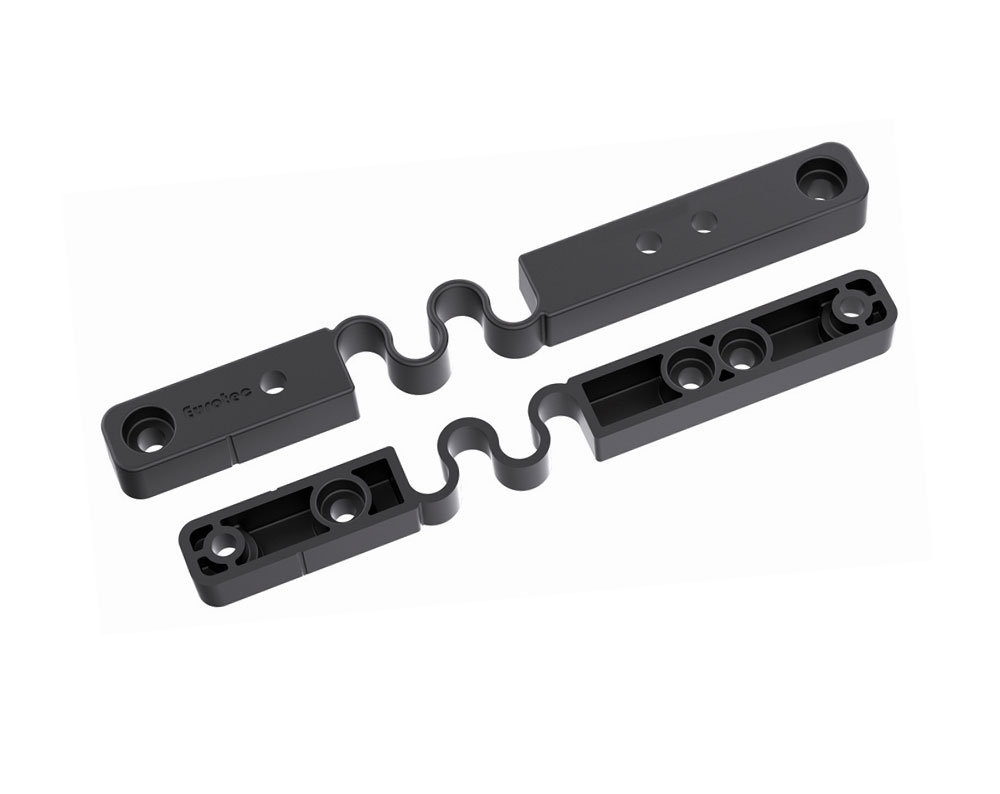

Terrassengleiter Mini; 14 x 10 x 140 mm
Für die nicht sichtbare Befestigung von Terrassendielen
Der Terrassengleiter Mini wird bei schmalen Terrassendielen von 90 bis 100 mm Breite eingesetzt.
Verarbeitungshinweise für den Terrassengleiter
Zum Befestigen der Dielen werden die Gleiter erst auf die Unterseite der Dielen und danach von oben auf die Unterkonstruktion geschraubt. Durch diese Befestigungsart wird eine direkte Verbindung zur Unterkonstruktion vermieden. Die Terrassendielen haben somit (über den Terrassengleiter) eine größere Bewegungsfreiheit. Empfohlen werden je Terrassengleiter zwei Schrauben für die Befestigung des Terrassengleiters auf der Diele und zwei Schrauben für die Befestigung des Terrassengleiters auf der Unterkonstruktion. Für den Terrassengleiter Mini sollten Sie zwei Schrauben für die Befestigung des Terrassengleiters Mini auf der Diele und eine Schraube für die Befestigung auf der Unterkonstruktion verwenden. Die Terrassengleiter Mini sind geeignet für Dielen von 90 mm bis 100 mm und einer Mindestdielenstärke von 20* mm.

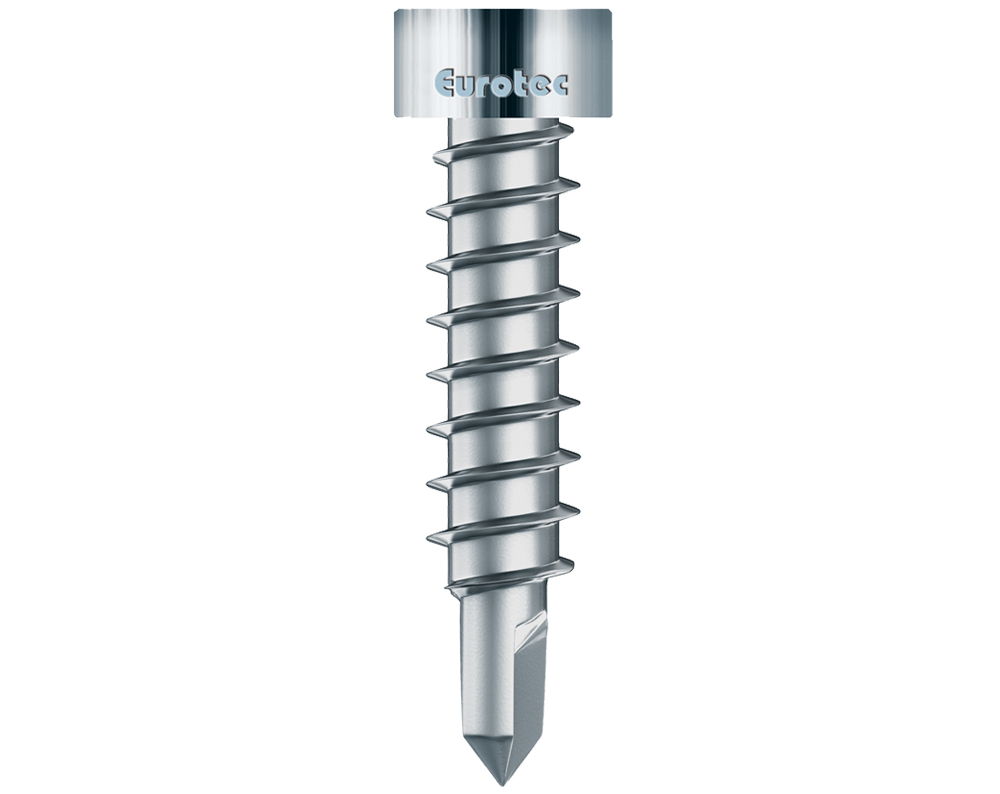

Pro Terrassengleiter Mini sind 3 Thermofixschrauben in Edelstahl gehärtet enthalten. Bei Bedarf können Sie Gleiterschrauben in Edelstahl A2 oder A4 zukaufen.
Abstand der Traghölzer= 500 mm, Dielenbreite= 90-100 mm, Fugenmaß**= 5 mm.
* bei Verwendung der Thermofixschraube 4,2 x 22 mm
** Abhänging von Holzvariante. (Siehe Holzsorten im Überblick)
Bedarf: ca. 200 Stück/10 m²

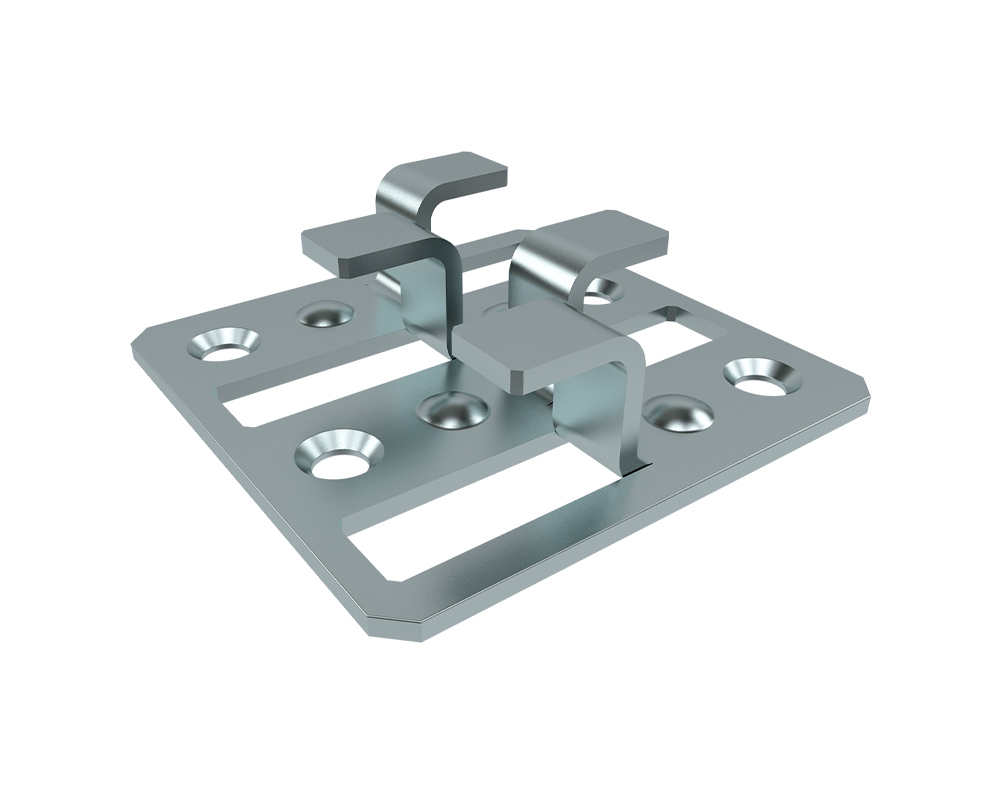

Terrassenclip RI4
Der Terrassenclip RI4 von Eurotec ermöglicht die Befestigung von seitlich genuteten Dielen auf Terrassenunterkonstruktionen aus Holz. Er gewährleistet einen gleichmäßigen Dielenabstand von 5 mm und eignet sich optimal für symmetrisch genutete Bretter aus WPC oder Hartholz. Dank seiner Feuerverzinkung ist der Clip für alle drei Nutzungsklassen geeignet und bietet damit eine vielseitige Lösung für Terrassenprojekte.
Vorteile/Eigenschaften
- Indirekte / nicht sichtbare Befestigungslösung
- Kompatibel zu klassischen Unterkonstruktionen aus Holz
- Einheitlicher Dielenabstand von 5 mm
- Schrauben im Paket enthalten: 400 x Paneltwistec 1000 Senkkopf 3,0 x 25 mm (Art.-Nr.: R903039)
Material
- Kohlenstoffstahl feuerverzinkt (DX51D + Z275)
- Einsetzbar in den Nutzungsklassen 1 bis 3 nach DIN EN 1995 (Eurocode 5)
- Nicht geeignet für Salzhaltige Atmosphären
- Nicht geeignet für den Einsatz in aggressiven und chlorhaltigen Umgebungen

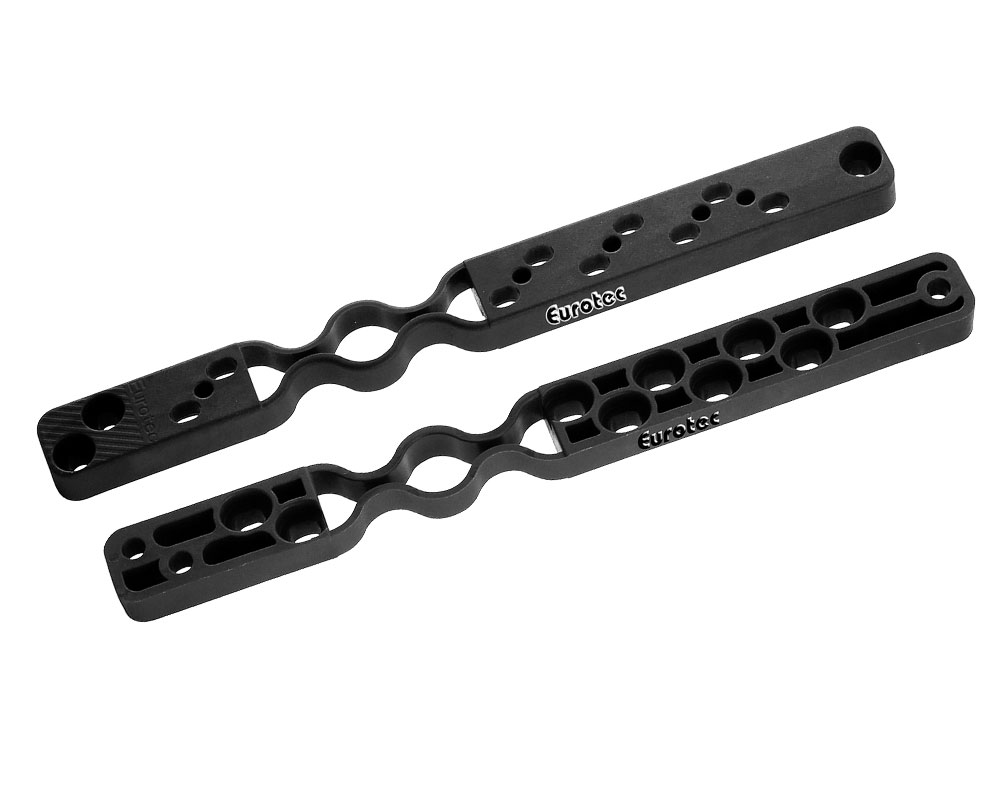

Terrassengleiter 190 x 19 x 10 mm
Für die nicht sichtbare Befestigung von Terrassendielen
Der Terrassengleiter von Eurotec ist aus glasfaserverstärktem Polyamid gefertigt.
Verarbeitungshinweise für den Terrassengleiter
Zum Befestigen der Dielen werden die Gleiter erst auf die Unterseite der Dielen und danach von oben auf die Unterkonstruktion geschraubt. Durch diese Befestigungsart wird eine direkte Verbindung zur Unterkonstruktion vermieden. Die Terrassendielen haben somit (über den Terrassengleiter) eine größere Bewegungsfreiheit. Empfohlen werden je Terrassengleiter zwei Schrauben für die Befestigung des Terrassengleiters auf der Diele und zwei Schrauben für die Befestigung des Terrassengleiters auf der Unterkonstruktion. Für den Terrassengleiter Mini sollten Sie zwei Schrauben für die Befestigung des Terrassengleiters Mini auf der Diele und eine Schraube für die Befestigung auf der Unterkonstruktion verwenden. Die Terrassengleiter sind geeignet für Dielen von 80 mm bis 155 mm und einer Stärke von 20* bis 30 mm.
Pro Terrassengleiter sind 4 Thermofixschrauben in Edelstahl gehärtet enthalten. Bei Bedarf können Sie Gleiterschrauben in Edelstahl A2 oder A4 zukaufen.
Abstand der Traghölzer= 600 mm, Dielenbreite= 145 mm, Fugenmaß** = 5 mm.

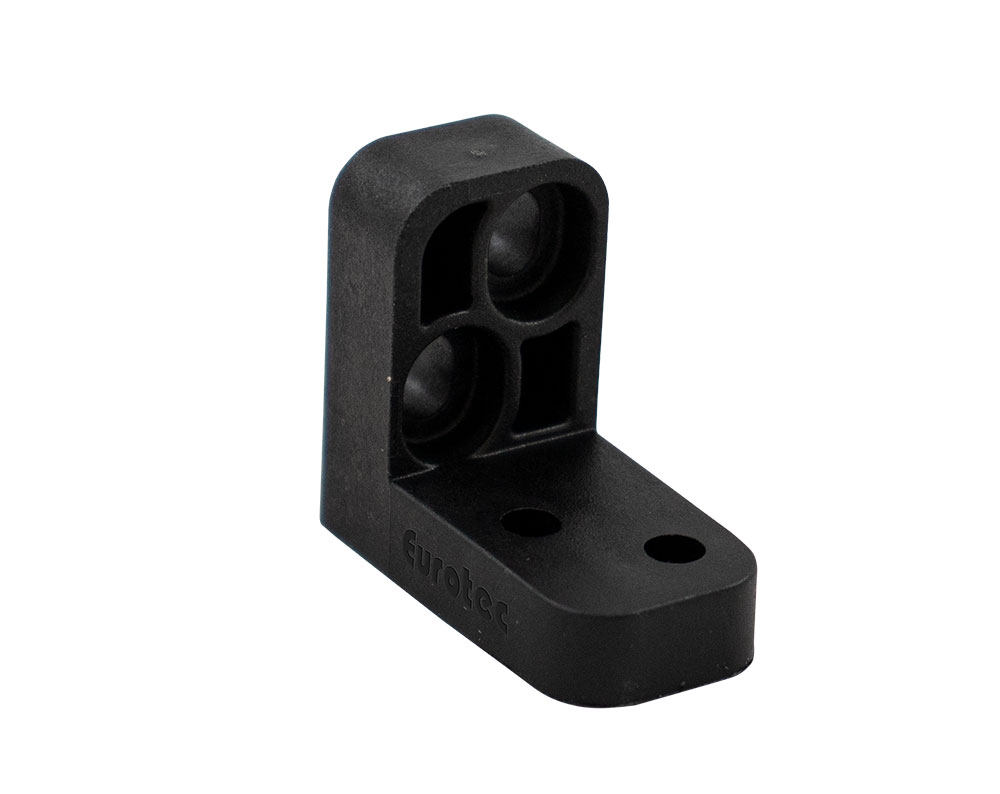

Für das erste bzw. letzte Tragholz sowie für Dielenstöße verwenden Sie bitte den Terrassenwinkel oder den StarterClip.
* bei Verwendung der Thermofixschraube 4,2 x 22 mm
*'*Abhänging von Holzvariante. (Siehe Holzsorten im Überblick)

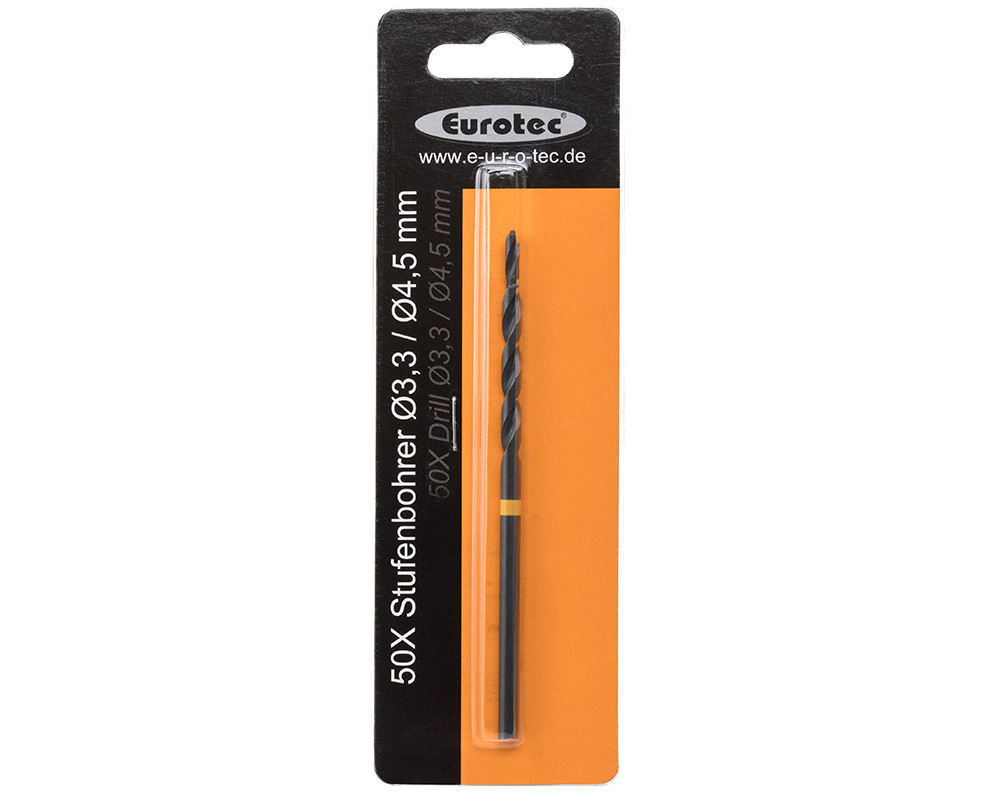

50X Stufenbohrer
Der Eurotec 50X Stufenbohrer ist ein unverzichtbares Teil des Eurotec Drill-Tool 50X Systems. Der Bohrer ist aus Hartmetall und speziell für unser Drill-Tool geeignet. In Verbindung mit der Terrassenschraube 50X werden die Terrassendielen durch das Drill-Tool in die Vorbohrung verschraubt. Der Bohrer hat eine orangene Markierung um den perfekten Bohrpunkt nicht zu verpassen.

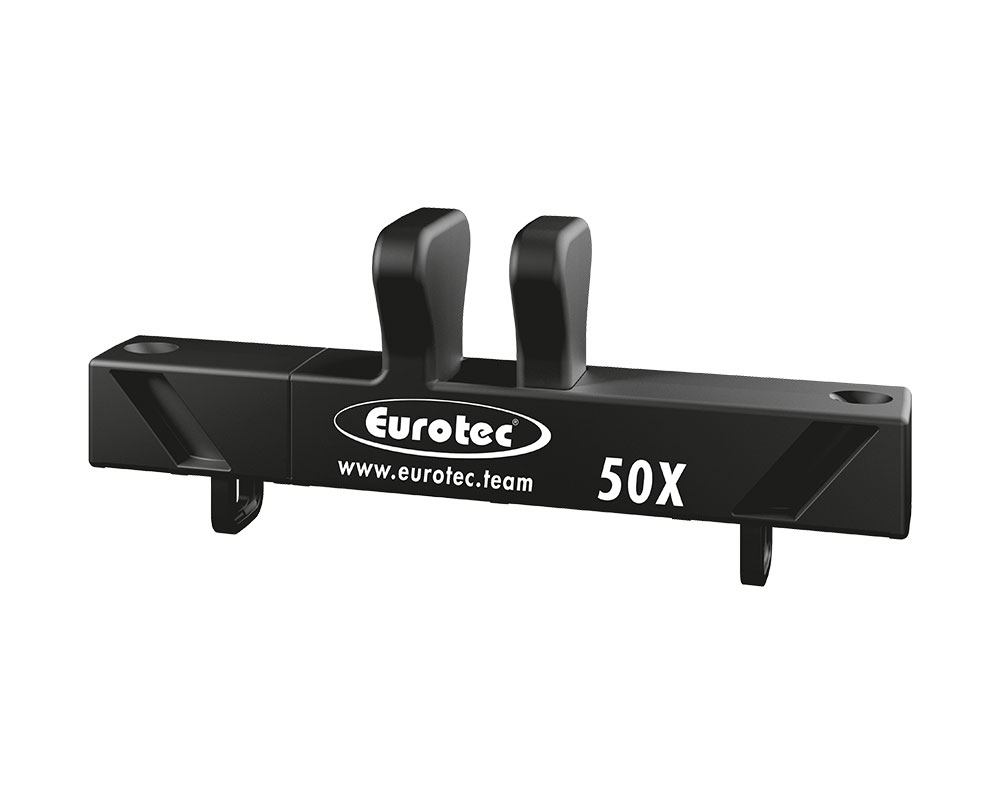

Drill Tool 50X
Die optimale Einschraubhilfe
Bei dem Drill Tool 50X handelt es sich um eine Bohrlehre für die nicht sichtbare Befestigung von Terrassendielen. Mit diesem Werkzeug lassen sich Terrassendielen ausschließlich indirekt/nicht-sichtbar befestigen. Auf der Terrassen-Oberfläche sind somit keine Schraubenköpfe sichtbar. Die Schrauben werden dank Hilfe der vorgegebenen Fixierpunkte gleichmäßig in einem 50°-Winkel eingeschraubt und somit optimal platziert. Durch die Distanzdome an dem Drill Tool 50X wird automatisch ein gleichmäßiger Fugenabstand von 6 mm zwischen den einzelnen Dielen gewährleistet.
Vorteile
- Schnelle und einfache Montage von Terrassendielen
- Sorgt für ein gleichmäßiges Fugenbild
- Fixierungspunkte sind vordefiniert
Anwendungshinweise

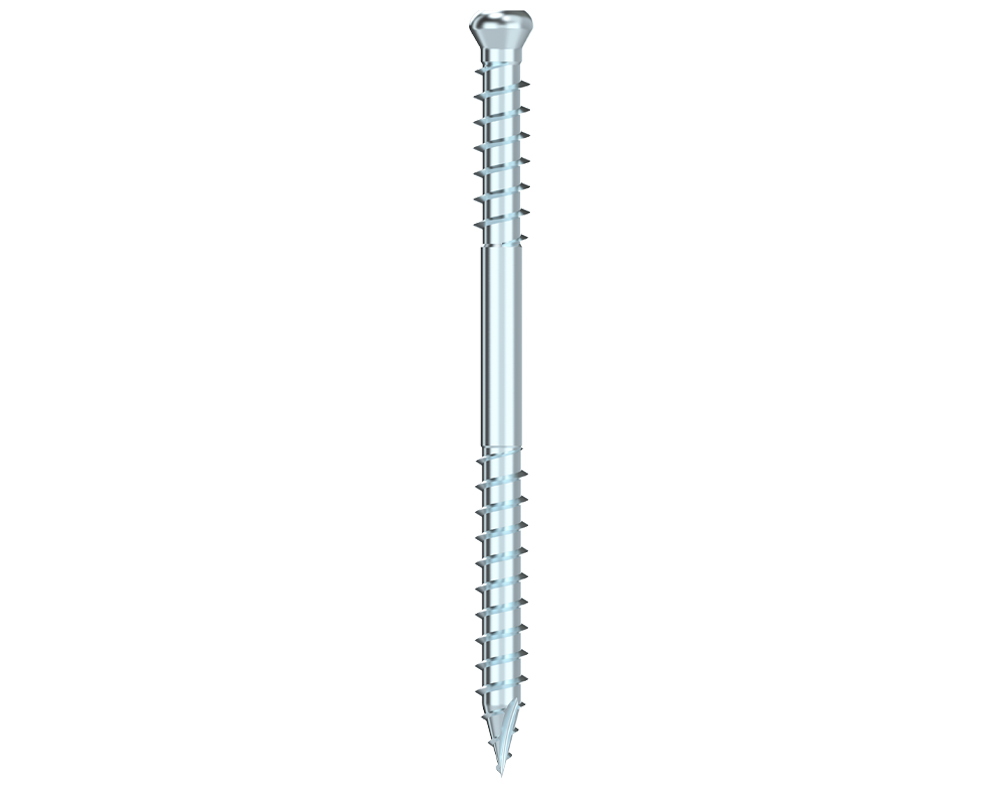

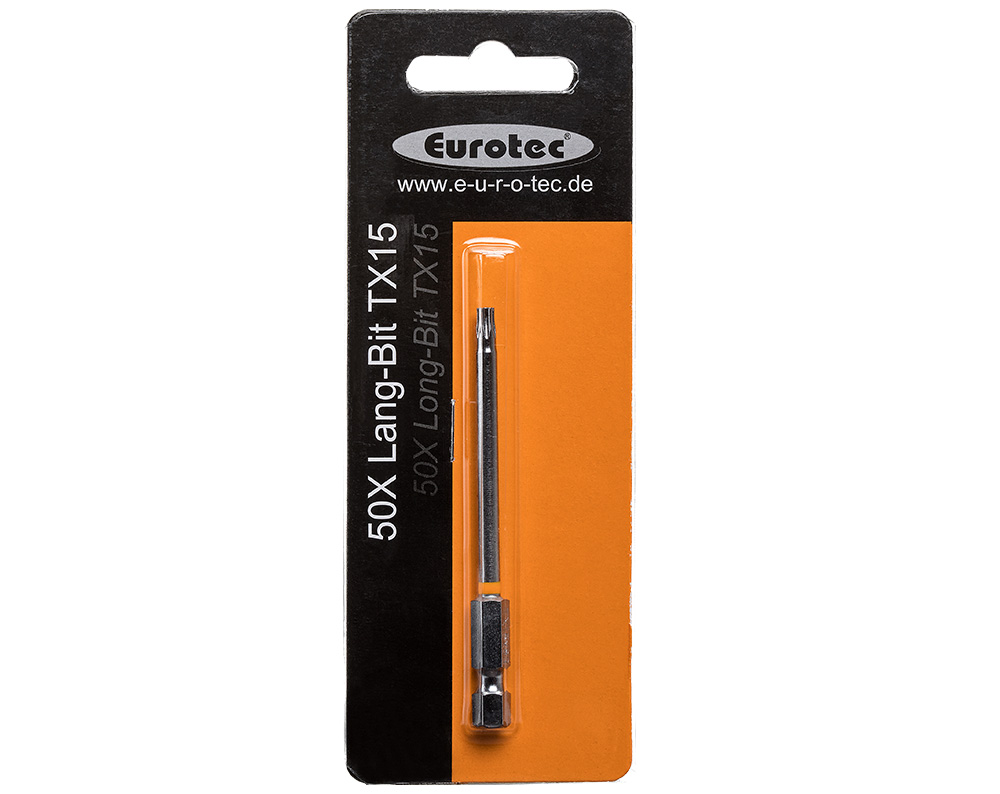

Mithilfe des Drill Tools 50X können Terrassendielen indirekt/nicht sichtbar befestigt werden. Für die optimale Befestigung ohne Beschädigung der Terrassendielen empfehlen wir unsere 50X Terrrassenschraube in A2 4,2 mm x 60 mm, 50X Lang-Bit 82 mm TX15 sowie den 50X Stufenbohrer 3,3 mm auf 4,5 mm. Für Belagstärken ≥ 21 mm und Belagsbreiten von110 mm - 150 mm geeignet. Wichtig: Ob die Diele für diese Art der Befestigung geeignet ist, ist beim Hersteller bzw. Lieferanten zu erfragen.

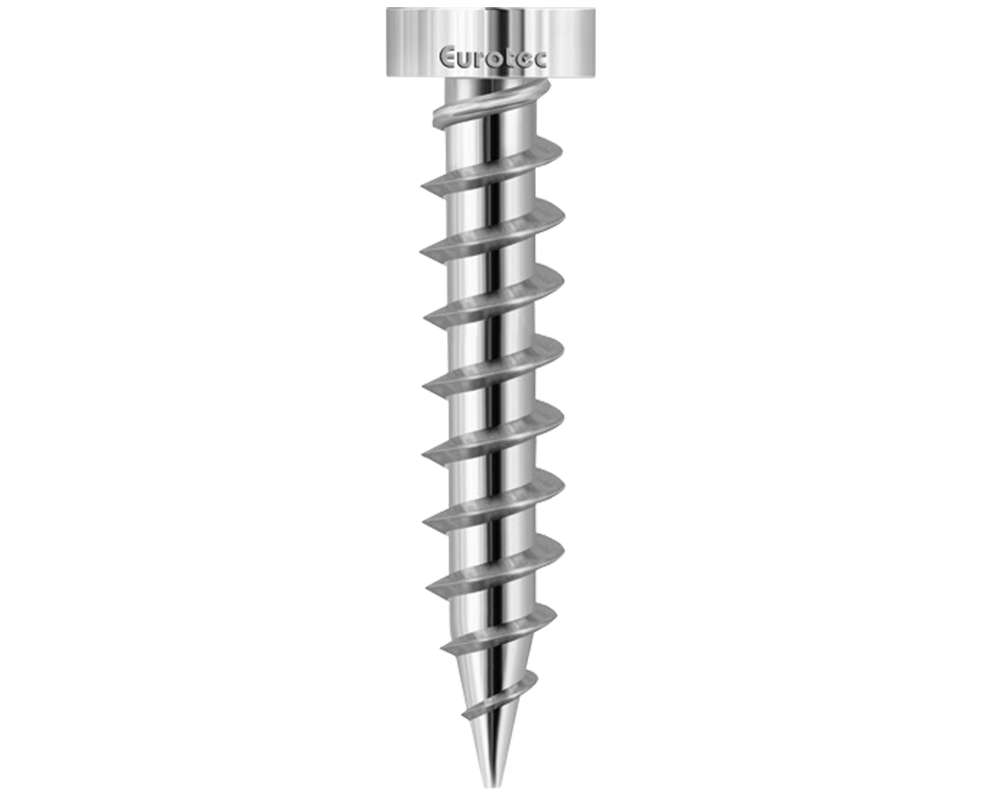

Gleiterschraube; Edelstahl A4; TX20
Die Gleiterschraube A4 wird zur Verschraubung des Terrassengleiters genutzt.
Bedingt säurebeständig
- Geeignet für gerbstoffhaltige Hölzer wie Cumarú, Eiche, Merbau, Robinie etc.
- Geeignet für salzhaltige Atmosphären
- Nicht geeignet für die Verwendung in Hallenschwimmbädern

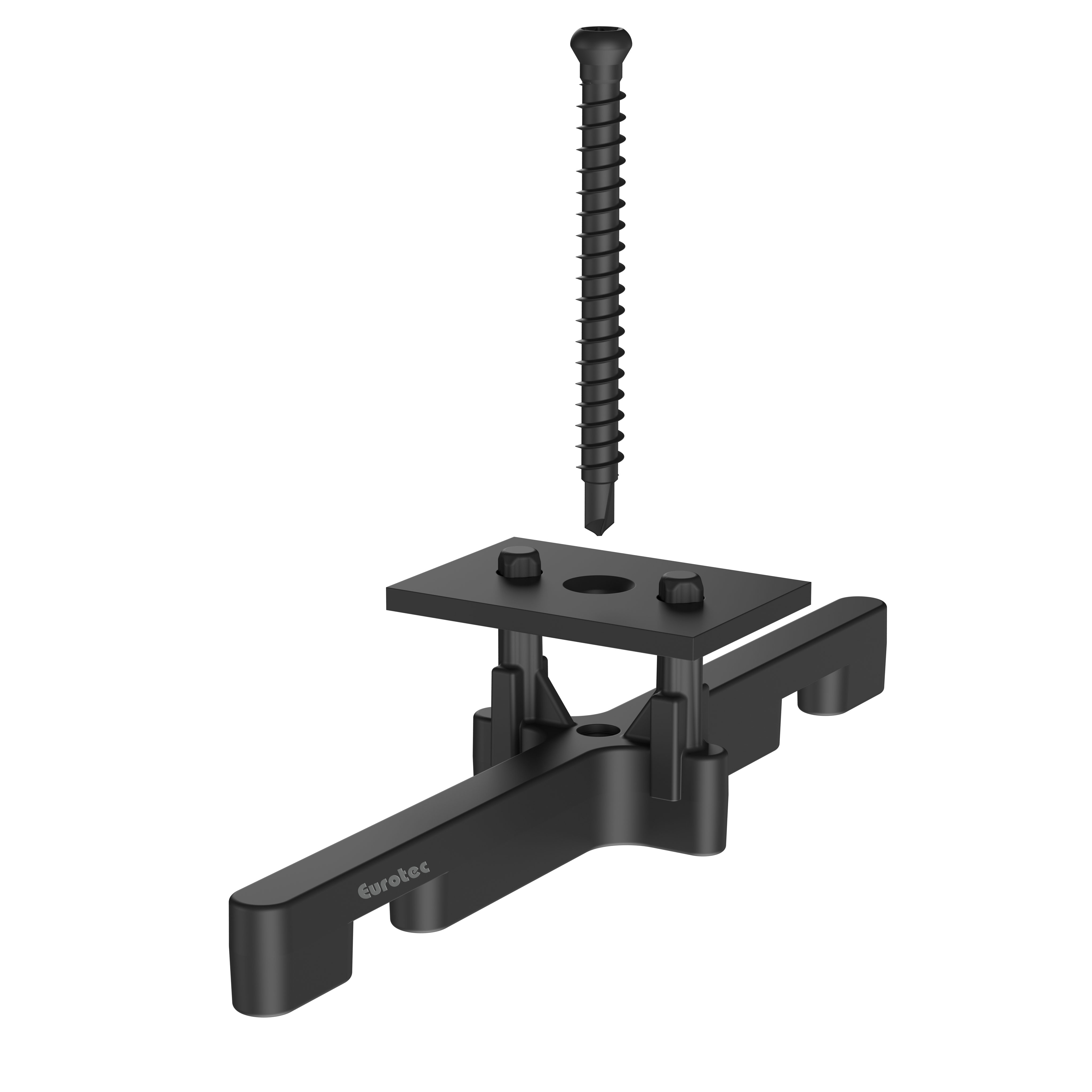

T-Stick; Edelstahl A2 Platte
Nicht sichtbare Befestigung von Terrassendielen
Der T-Stick wird zwischen zwei Holzdielen eingesetzt und mit einer Stahlplatte in den Dielennut befestigt. Das ergibt eine optisch schöne Holzfläche ohne sichtbare Schraubenköpfe. Der Dielenabstand wird automatisch durch den T-Stick eingehalten. Der Abstand von ca. 9 mm zur Unterkonstruktion erlaubt eine gute Unterlüftung, dadurch bildet sich keine Staunässe. Die Lebensdauer wird somit positiv beeinflusst.
Bei Einhaltung der Verlegevorgaben von Eurotec, ermöglicht der T-Stick ein leichtes Justieren der Dielen, bevor diese fest verschraubt werden. Nach dem Verschrauben sitzen die Dielen absolut fest. Muss eine Diele ausgetauscht werden, ist das mit diesem System auch nach Fertigstellung der Terrasse möglich.
Schnelle Verlegung

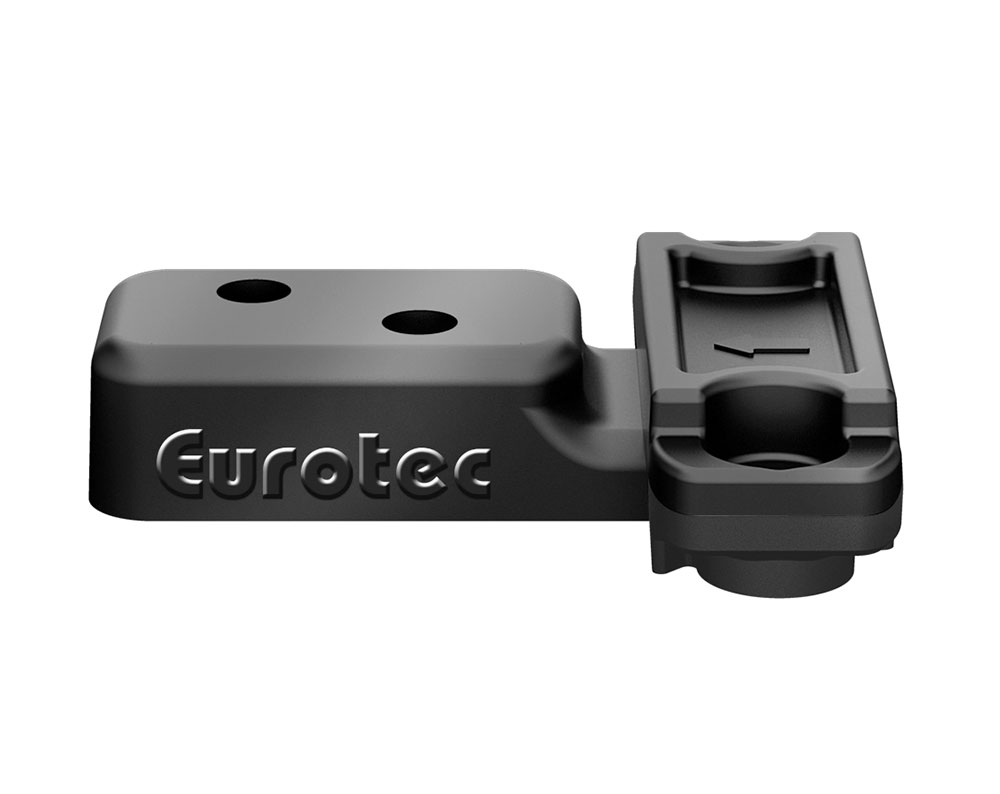

Das T-Stick-Befestigungssystem ist sofort einsetzbar. Durch den Einsatz des StarterClips werden auch die Anfangs- und die Enddiele nicht sichtbar verschraubt. Ein Vorbohren ist nicht nötig. Ist die Anfangsdiele verlegt, werden die nächsten Dielen angesetzt, ausgerichtet und fixiert. T-Stick mit Platte in die Holzdielen-Nut einsetzen, Schraube zum Fixieren etwas eindrehen. Ist die Diele fixiert, können Sie die Diele verschrauben.
Achten Sie darauf, dass der Drehmoment Ihres Akkuschraubers richtig eingestellt ist, damit auf keinen Fall die Schrauben überdrehen.
Angaben zur Nutgeometrie finden Sie im Produktdatenblatt hier im Bereich "Download", oder auf Anfrage in unserer Technikabteilung.
*Hinweis: Edelstahl-Platte auf Anfrage in A4 erhältlich.
**Lieferung erfolgt inkl. Bohrschraube, welche für Holz- und Aluminium-Unterkonstruktionen bis 3mm Wandstärke geeignet ist.
