Die einzige Knotenverbindung die komplett vorgefertigt werden kann und somit eine rasche und einfache Verbindung bauseits, ähnlich einem herkömmlichen Einhängeverbinder, ermöglicht! Der Atlas-Holzverbinder wird in fast allen Bereichen des Holzbaus, unabhängig von der Faserrichtung der Hölzer, eingesetzt und erspart dem Anwender eine Fülle weiterer Verbindungsmittel. Einzigartig dabei ist, dass in den Atlas-Holzverbinder von oben eine Fixierschraube eingedreht wird und somit die Bauteile gegeneinander verspannt werden können. Weiterhin besteht der Atlas aus zwei baugleichen Teilen, die zwangsfrei und reibungslos ineinandergeschoben werden können und somit einen wesentlichen Vorteil in der Montage bieten.

Die eingesetzte Fixierschraube fügt diese beiden Teile des Atlas-Holzverbinders zu einer Knotenverbindung zusammen und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar. Die so erstellte Verbindung ist in vier Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.

Für eine störungsfreie Montage sind alle Systemschrauben und das passende DuoBit samt Montageanleitung jeder Systemverpackung beigepackt.

Montage

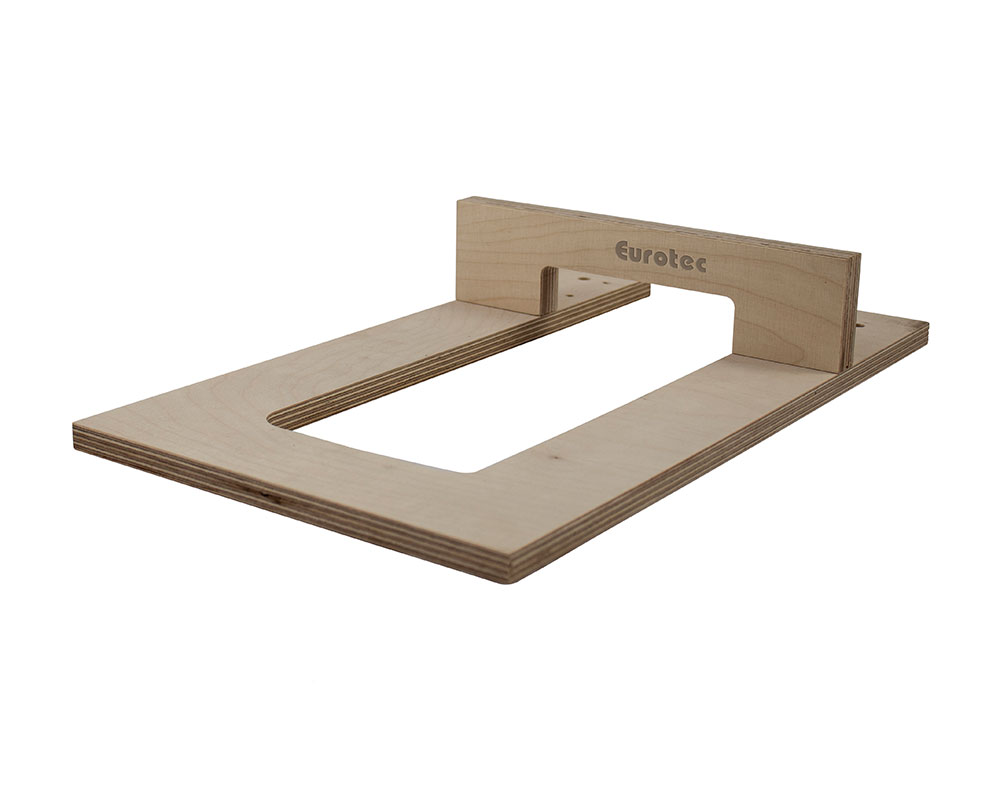

1. Den Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.
2. Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.
3. Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!

Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.

Anwendungen

1. Für fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

Atlas Starterpaket 1

Inhalt

• 40 x Atlas HF 100 (= 20 Paar)
  • Schrauben sind im Lieferumfang enthalten
• 1 x Holz-Fräs-& Montagelehre
• 1 x Fräser

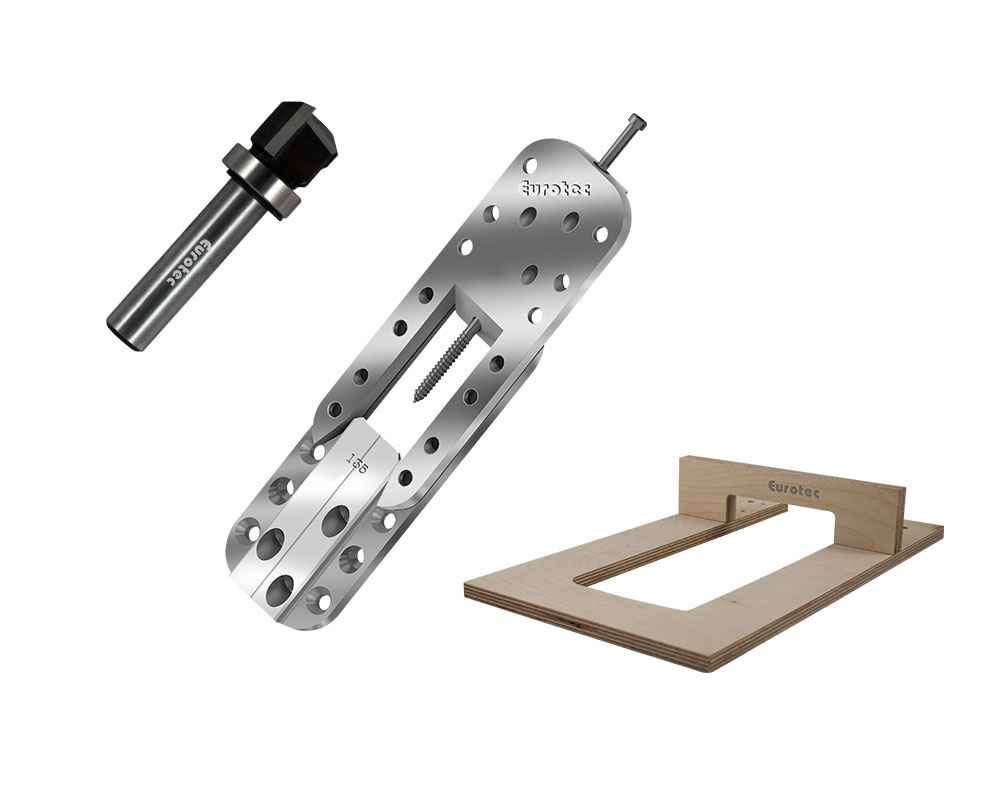

Atlas Starterpaket 2

Inhalt

• 40 x Atlas HF 135 (= 20 Paar)
  • Schrauben sind im Lieferumfang enthalten
• 1 x Holz-Fräs-& Montagelehre
• 1 x Fräser
•
