Eurotec

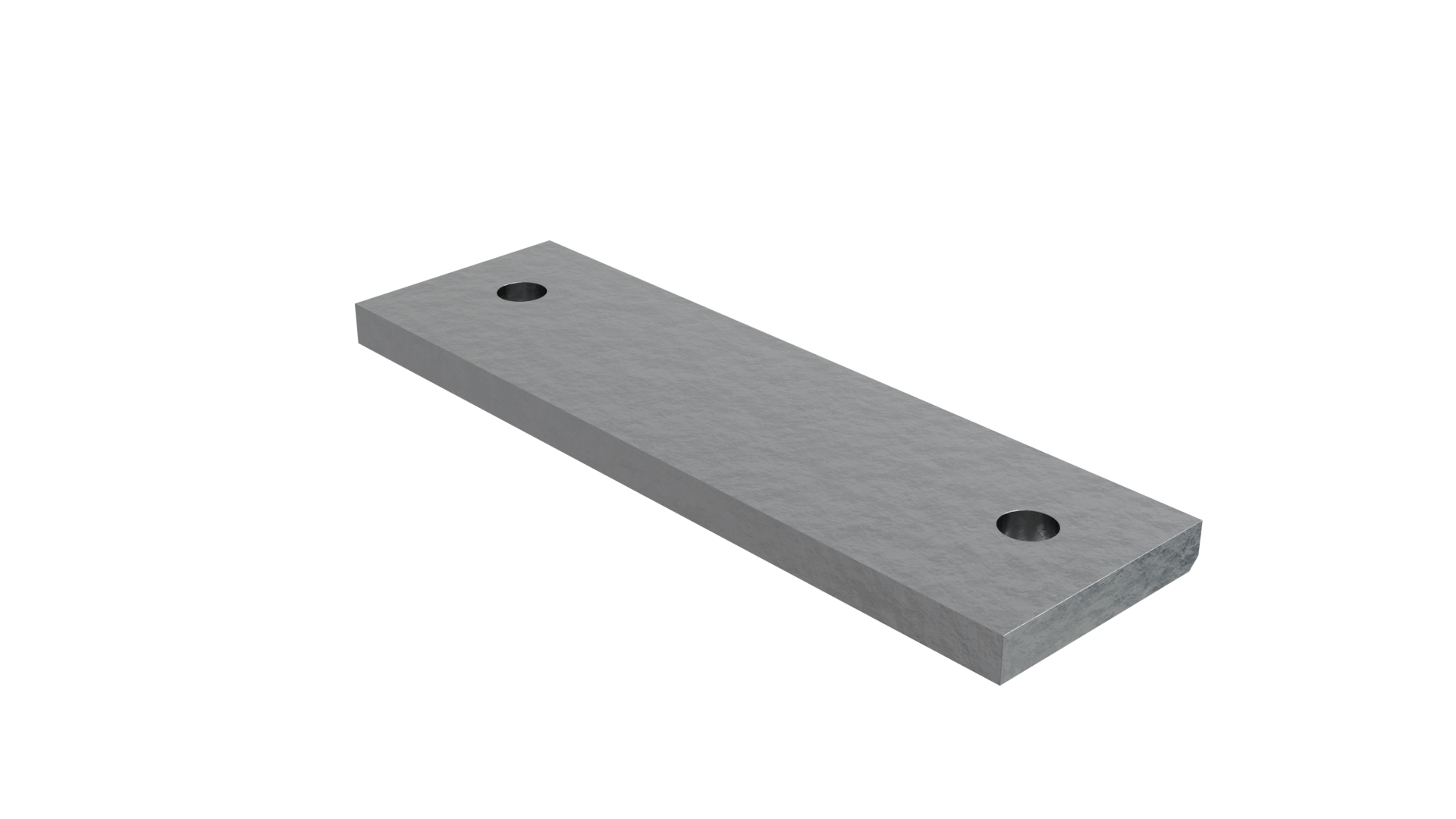

Druckplatte Scherwinkel

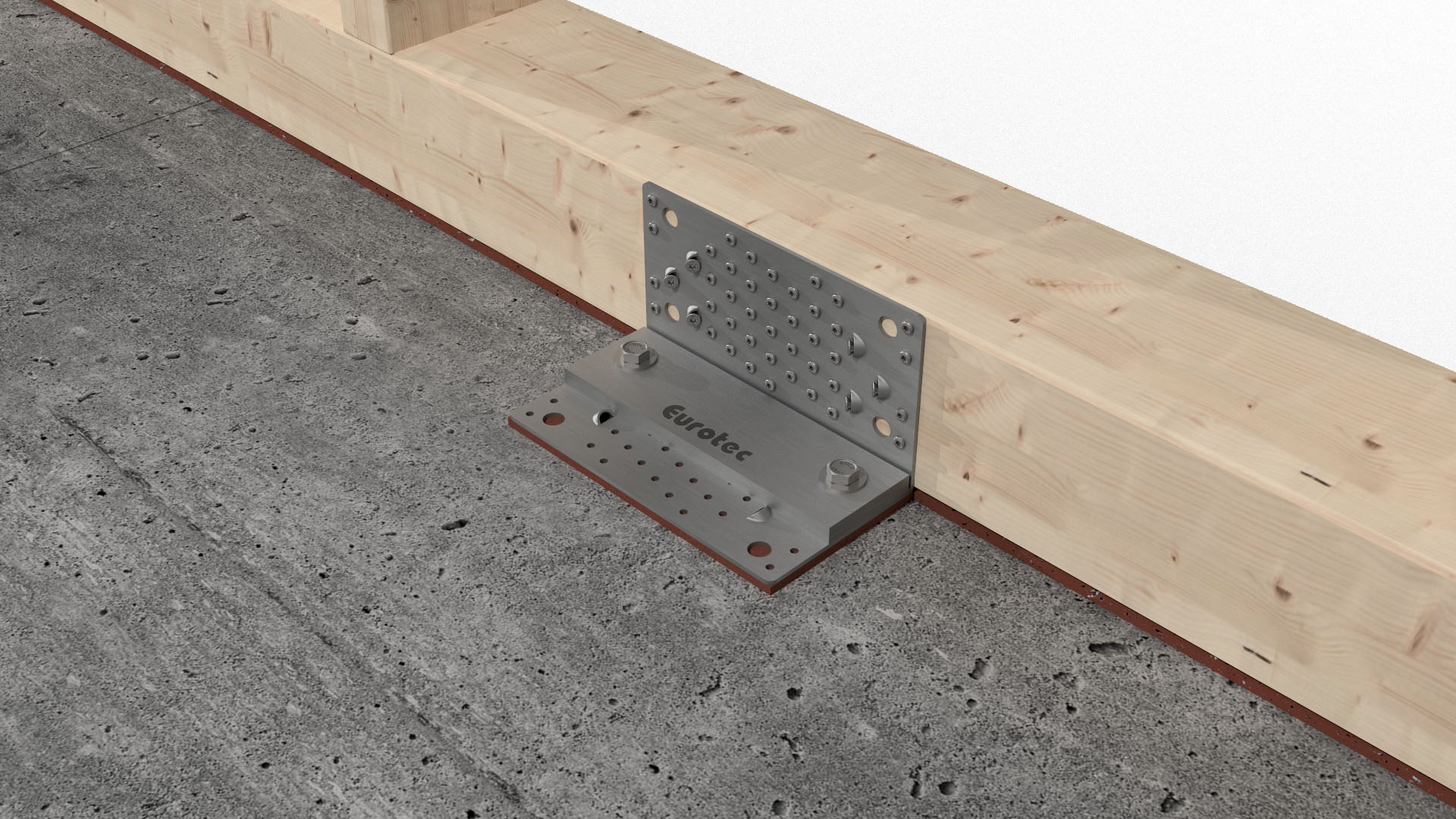

Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.

Produktnummer: 954111

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Zubehör

Scherwinkel

Der Scherwinkel ist ein speziell für den modernen Holzbau entwickelter Winkelverbinder zur Aufnahme von Scherkräften. Dank verschiedener Löcher für die Verankerung in Holz sowie in Beton, findet unser Scherwinkel seinen Einsatzbereich im Holzrahmen- und im Massivholzbau. Material Baustahl S250 Verzinkt VorteileViele verschiedene Einsatzbereiche Zur Montage in Holz und Beton Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept Weniger Verbinder erforderlich Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel (Art.-Nr.: 954111) ergänzt werden.Anwendungshinweise Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.
