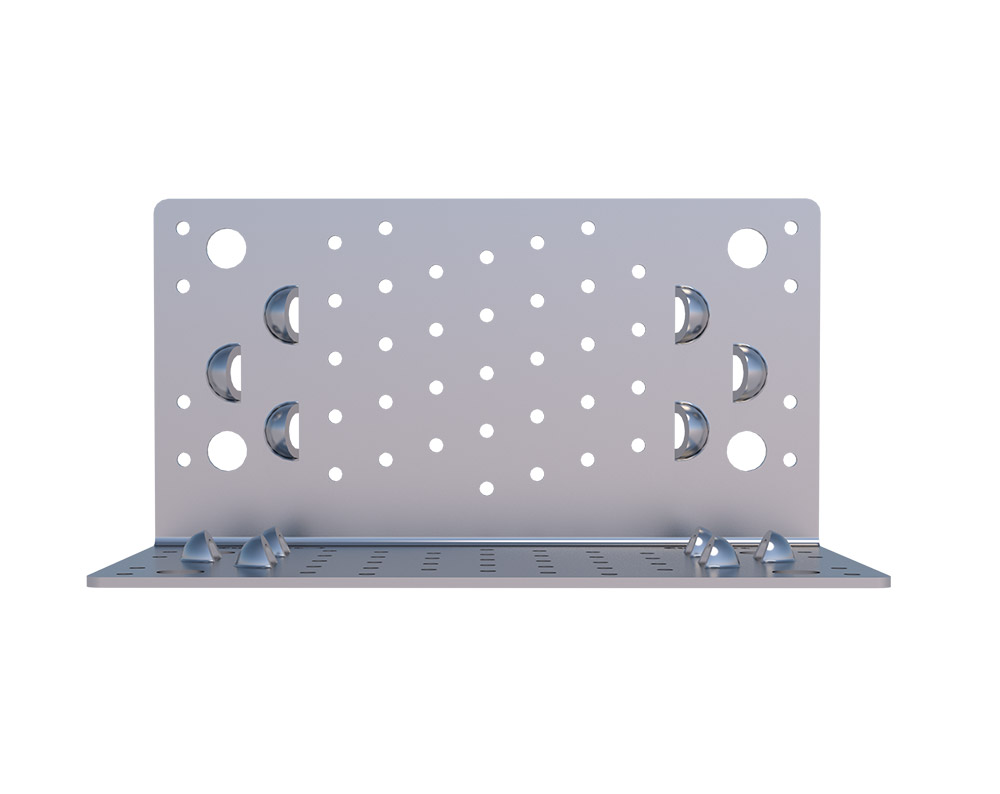

Scherwinkel
Dank verschiedener Löcher für die Verankerung in Holz sowie in Beton, findet unser Scherwinkel seinen Einsatzbereich im Holzrahmen- und im Massivholzbau.
Material
- Baustahl S250 Verzinkt
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
- Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel (Art.-Nr.: 954111) ergänzt werden.
Anwendungshinweise

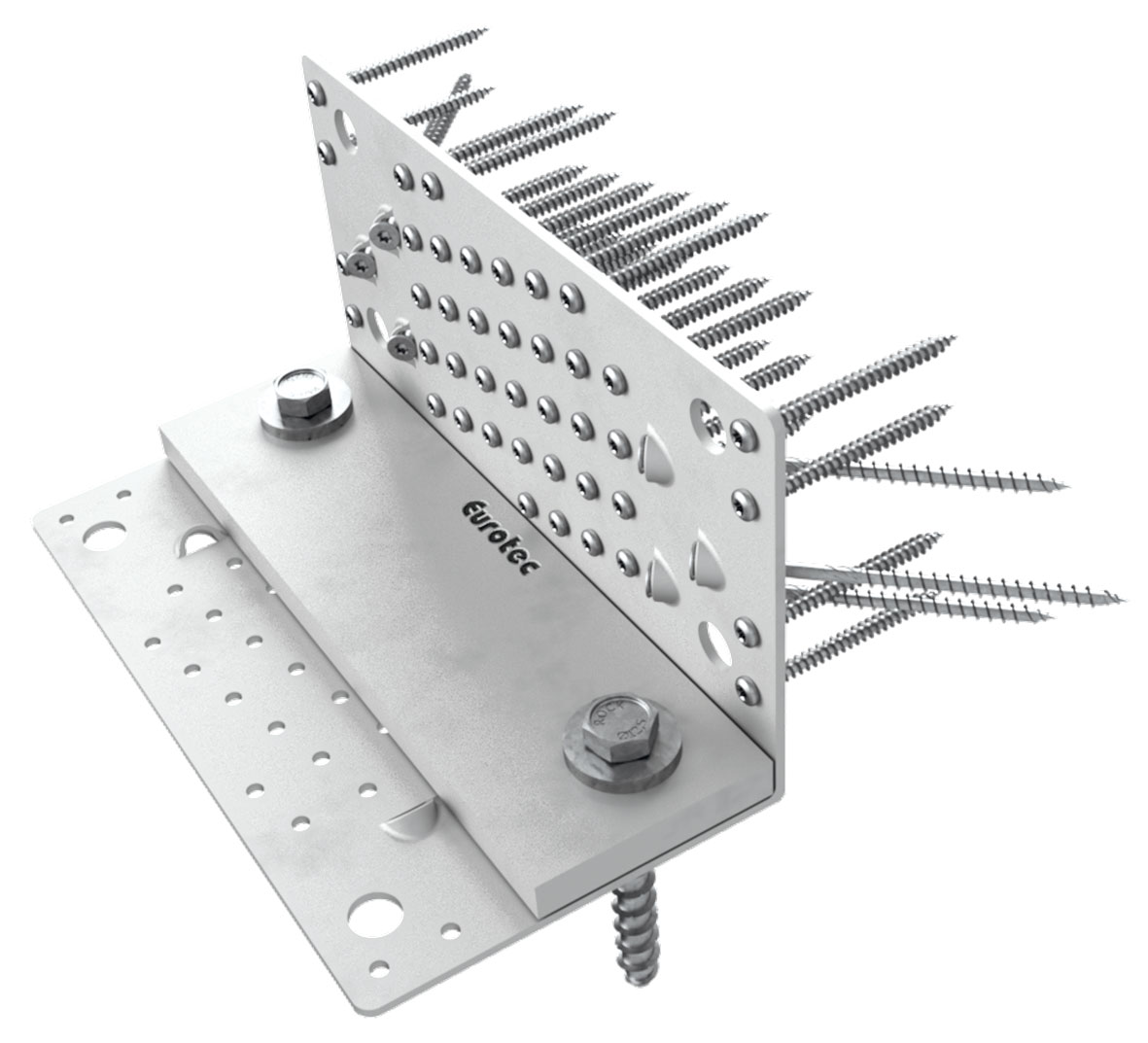

Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.
Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen.
Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.
Anmelden
Zubehör

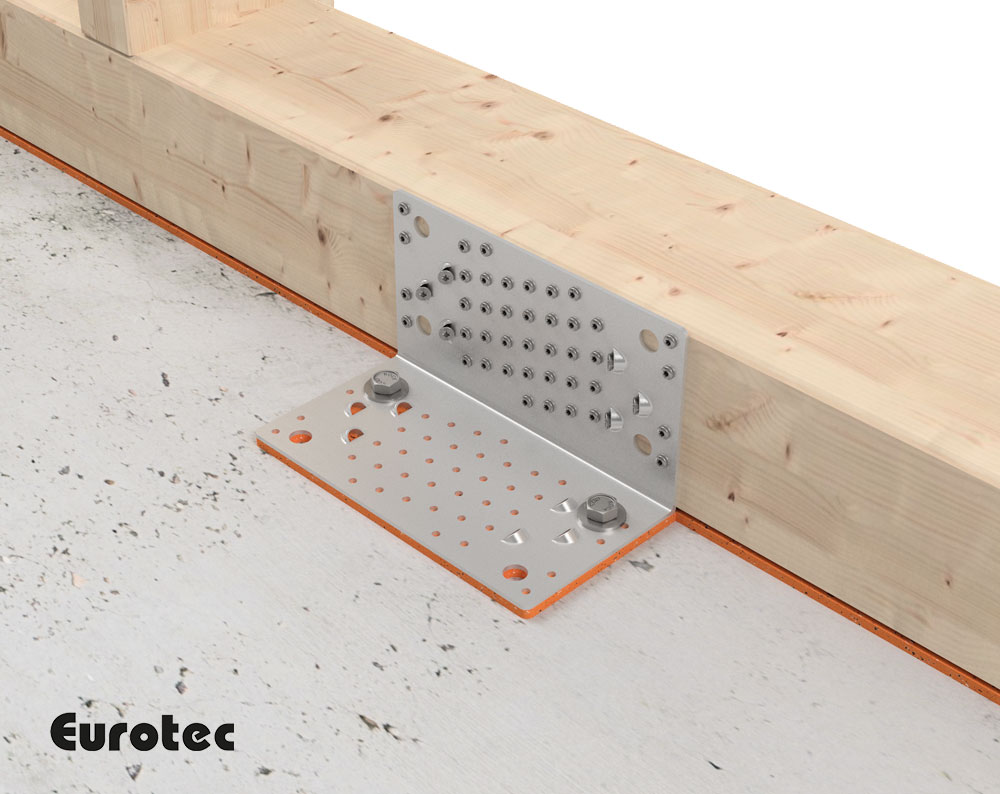

SonoTec Winkelentkopplung
Ergänzen Sie die Eurotec Scherwinkel und Systemwinkel CLT mit der SonoTec Winkelentkopplung. Diese dafür gefertigten Unterlagen werden aus dem SK04 Material hergestellt, welches aus Kork und Naturkautschuk besteht. Die SonoTec Winkelentkopplung wird angewendet, um Schwingungen zu dämpfen
Material
- SK04 Kork
Vorteile
- Einfache Montage durch Unterlegen
- Nachhaltiges Material
- Nicht sichtbar
- Hohe Lastaufnahmen
- REACH-konform
