Verstellschraube zur Befestigung von Fassadenunterkonstruktionen aus Holz Schraube aus hochwertigem Edelstahl A4

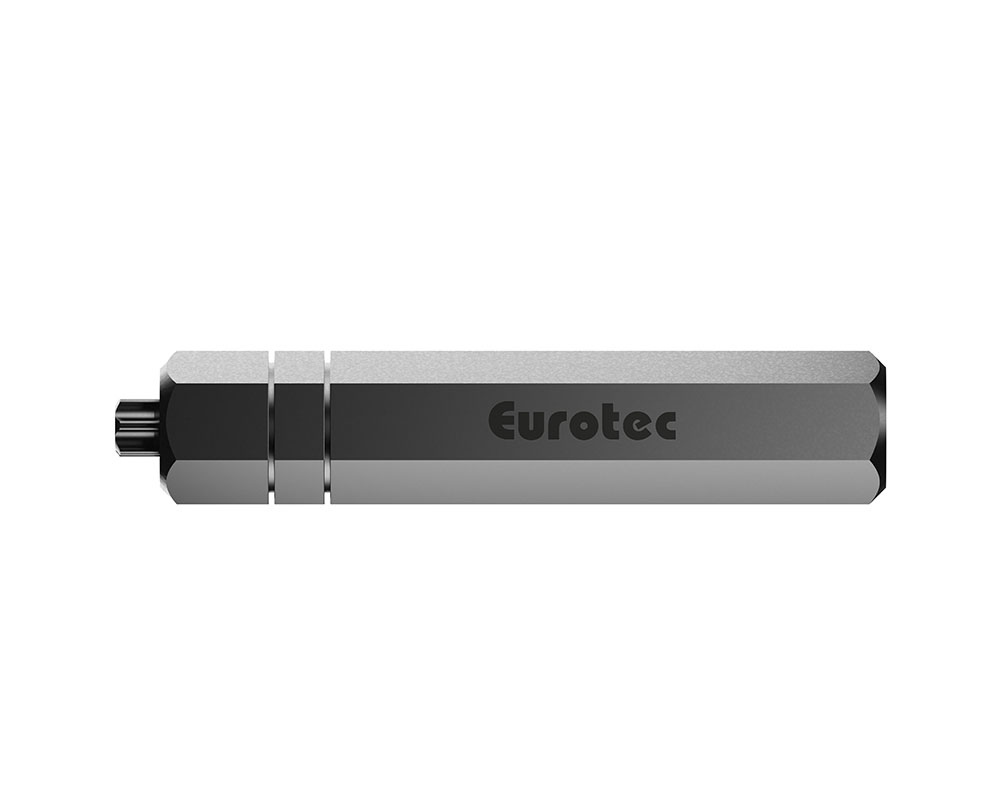

Mit unserer EiSYS-H Verstellschraube können Dämmmaterial-Stärken von 60 mm bis 300 mm problemlos verarbeitet werden.Eine freidrehende Justierhülse ermöglicht dem Anwender eine Distanzregulierung zwischen Mauerwerk und Unterkonstruktion. Ein Sechskant-Bit zur Montage ist im Lieferumfang enthalten. Dieser dient sowohl zum Einschrauben der Schraube in den Untergrund als auch zur Abstandsjustierung über den Verstellkopf. So wird es gemacht! Einfach aber genial! Die Anwendung: Nachdem die Dämmung an der Außenwand angebracht ist, wird die Konterlatte auf Ø 16 mm vorgebohrt. Nach der Konterlatte wird durch diese Bohrung erneut eine Bohrung durchgeführt. Mit Ø 10 mm wird durch die vorhandene Bohrung in die Dämmung und den Untergrund gebohrt. Unser Eurotec EiSYS-Dübel wird auf die Verstellschraube gesteckt und durch die Konterlatte und die Dämmung in den Untergrund eingeführt. Mit Stellung 1 des beiliegenden Sechskant-Bits wird nun die Schraube komplett eingeschraubt, sodass der Verstellkopf in der Konterlatte sitzt. Mit Stellung 2 des Bits wird nun der Abstand zwischen Mauerwerk und Konterlatte justiert.
Diese Schraube wird in der Fassadenbefestigung eingesetzt.
Dämmmaterial-Stärken von 60 mm bis 300 mm können problemlos mit der EiSYS-H Schraube von Eurotec verarbeitet werden.
Die EiSYS-H Schraube ist mit einer freidrehenden Justierhülse/Verstellkopf ausgestattet, die eine Distanzregulierung zwischen Mauerwerk und Unterkonstruktion ermöglicht. Als Zubehör wird ein Sechskant-Bit mitgeliefert. Dieses wird sowohl zum Einschrauben der Schraube in den Untergrund, als auch zum Justieren der Unterkonstruktion durch den Verstellkopf genutzt.
So wird es gemacht!
Das Prinzip der Anwendung ist so genial wie einfach.
Nachdem die Dämmung auf der Außenwand angebracht ist, bohrt man die Konterlatte systemgerecht auf Ø 16 mm vor. Danach wird durch diese Bohrung hindurch mit Ø 10 mm durch die Dämmung hindurch in den Untergrund gebohrt, um das Bohrloch für den Dübel herzustellen.
Der Dübel wird auf die Verstellschraube aufgesteckt und beides zusammen durch die Konterlatte und die Dämmung in das gefertigte Bohrloch gesteckt. Die EiSYS-H Fassaden-/Verstellschraube wird mit dem Sechskant-Bit in Stellung 1 komplett eingeschraubt, bis auch der Verstellkopf in der Konterlatte sitzt.
Nun einfach mit dem Sechskant-Bit auf Stellung 2 herausziehen und den Abstand zwischen Mauerwerk und Konterlatte justieren.
