Eurotec GmbH

Scherwinkel HB flach

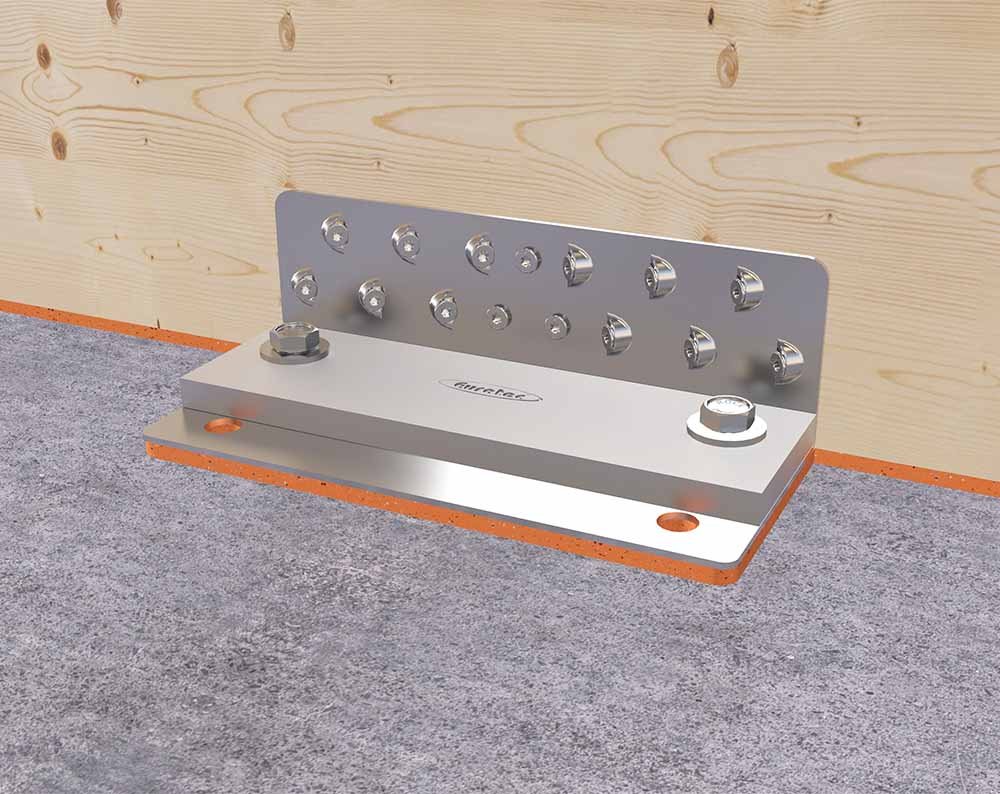

Mit dem Scherwinkel HB flach können Sie im Bereich des modernen Holzbaus Scherkräfte gezielt aufnehmen. Das Produkt findet im Holzrahmenbau Anwendung. Auftretende Lasten können durch eine zusätzliche Druckplatte in den Beton geleitet werden.

Material

Scherwinkel HB flach: S250 Verzinkt
Materialstärke Scherwinkel HB flach: 3 mm
Druckplatte Scherwinkel HB flach: S235 Verzinkt
Materialstärke Druckplatte Scherwinkel HB flach: 12 mm

Vorteil

Zur Montage auf Beton
Sehr hohe Schertragfähigkeit dank innovativem Befestigungskonzept
Geringe Anzahl an Verbindern notwendig
Darf nur in Kombination mit der Druckplatte Scherwinkel flach HB (Art.-Nr.: 954179) verwendet werden.

Zulassung

Europäische Technische Bewertung ETA-19/0020

Produktnummer: 954087

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Zubehör

SonoTec Winkelentkopplung

Ergänzen Sie die Eurotec Scherwinkel und Systemwinkel CLT mit der SonoTec Winkelentkopplung. Diese dafür gefertigten Unterlagen werden aus dem SK04 Material hergestellt, welches aus Kork und Naturkautschuk besteht. Die SonoTec Winkelentkopplung wird angewendet, um Schwingungen zu dämpfen

Material

SK04 Kork

Vorteile

Einfache Montage durch Unterlegen
Nachhaltiges Material
Nicht sichtbar
Hohe Lastaufnahmen
REACH-konform

Details

Durchmesser: 5 mm | Länge: 25 mm

Winkelbeschlagschraube; Stahl blau verzinkt; TX20

Stahl blau verzinkt

Die Eurotec Winkelbeschlagschraube (WBS) ist aus gehärtetem Kohlenstoffstahl gefertigt und wurde speziell für die Verbindungen zwischen Stahlblech und Holz konzipiert. Die Spaltwirkung im Holz wird durch die Geometrie der Schraubenspitze reduziert. Darüber hinaus zeichnet sich die Schraube u. A. durch den glatten Schaft unter dem Kopf aus, welcher die Lastübertragung bei der Abscherung ermöglicht.

Material

Gehärteter Kohlenstoffstahl, blau verzinkt

Einsetzbar in Nutzlungsklasse 1 und 2 gemäß DIN EN 1995 - Eurocode 5
Hohe mechanische Belastbarkeit
Frei von Chrom(VI)-oxid

Vorteile

Schnelles und leichtes Einschrauben
Geringe Spaltwirkung
Nationale und internationale Zulassung

Zulassungen

Europ. Tech. Zulassung ETA-11/0024

Durchmesser: 5 mm | Länge: 120 mm

Paneltwistec AG Senkkopf; Stahl blau verzinkt; TX25

blau verzinkt

Die Paneltwistec AG Schraube von Eurotec besteht aus einem Sonderbeschichtetem und gehärteten Kohlenstoffstahl. Bei der Paneltwistec AG handelt es sich um eine Holzbauschraube mit spezieller Schraubenspitze und Fräsrippen oberhalb des Gewindes. Durch die spezielle Geometrie der Schraubenspitze AG wird eine Spaltwirkung beim Einschrauben verhindert, Zudem wird ein Einschraubwiderstand reduziert.

Einsatzmöglichkeiten

Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)
Holzbauschrauben Paneltwistec Ø 8,0 für die Befestigung von Aufsparrendämmung
Nicht geeignet für gerbstoffhaltige Hölzer

Material

Gehärteter Kohlenstoffstahl + galvanisch blau verzinkt
Frei von Chrom(VI)-Oxid
Gute Beständigkeit gegen mechanische Beanspruchung

* inkl. Bit

Druckplatte Schwerwinkel HB flach

Bei einer Verankerung am Betonbauteil muss der Scherwinkel HB flach durch die Druckplatte Scherwinkel HB flach ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.

Eigenschaften

Materialstärke: 12 mm
Zur Montage auf Beton
Sehr hohe Schertragfähigkeit dank innovativem Befestigungskonzept

Material

S235 Verzinkt

Hinweis: Darf nur in Kombination mit dem Scherwinkel HB flach verwendet werden. Der Scherwinkel HB flach ist nicht im Lieferumfang enthalten.
