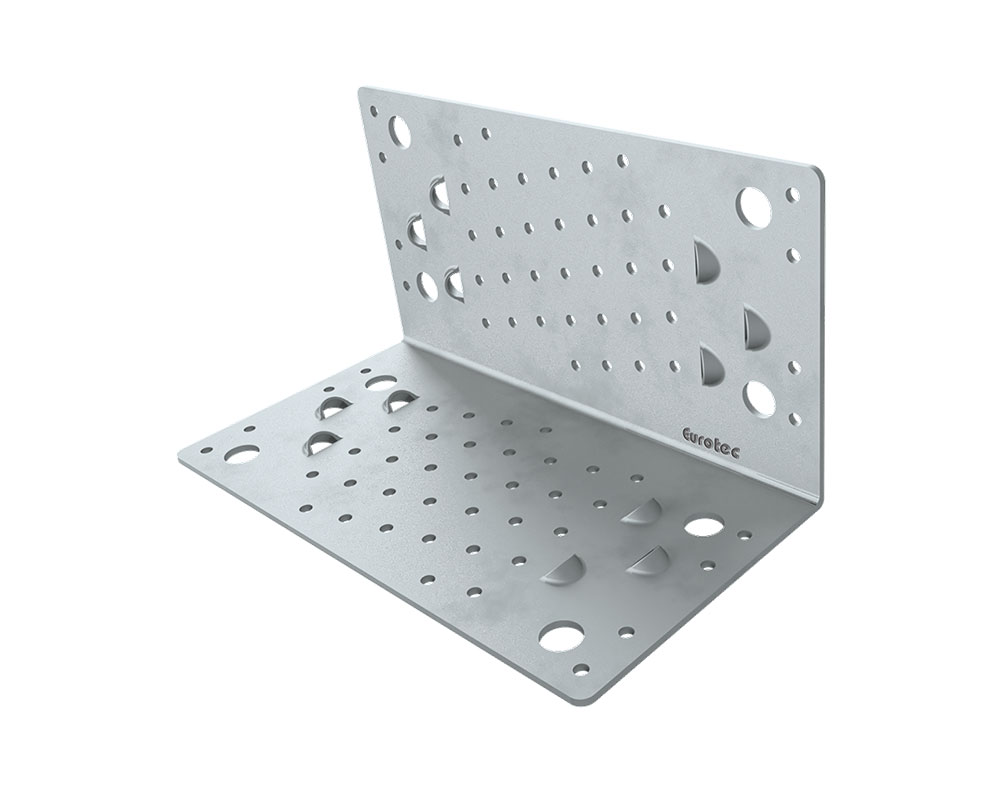

Der Scherwinkel ist ein speziell für den modernen Holzbau entwickelter Winkelverbinder zur Aufnahme von Scherkräften. Dank verschiedener Löcher für die Verankerung in Holz sowie in Beton, findet unser Scherwinkel seinen Einsatzbereich im Holzrahmen- und im Massivholzbau. Material Baustahl S250 Verzinkt VorteileViele verschiedene Einsatzbereiche Zur Montage in Holz und Beton Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept Weniger Verbinder erforderlich Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel (Art.-Nr.: 954111) ergänzt werden.Anwendungshinweise Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.

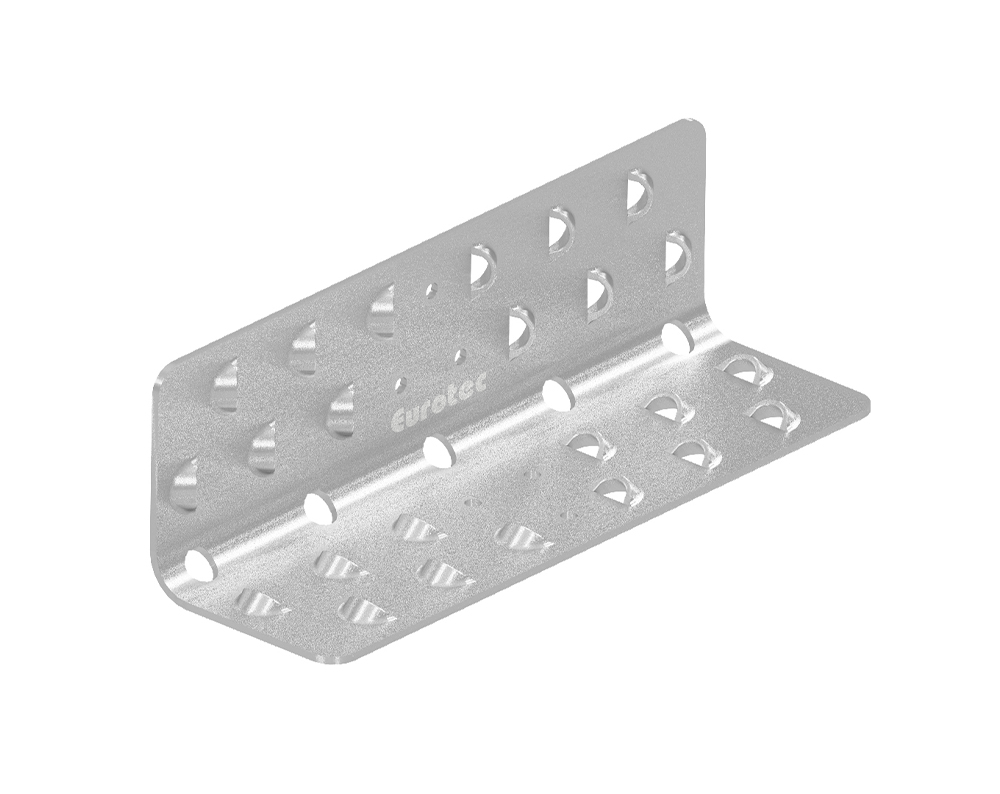

Mithilfe des Scherwinkels HH flach können im modernen Holzbau Scherkräfte aufgenommen werden. Die geringe Höhe ermöglicht eine Anwendung im Holzrahmenbau.MaterialS250 VerzinktMaterialstärke: 3 mmVorteileZur Montage auf HolzNeues Befestigungskonzept ermöglicht sehr hohe Schertragfähigkeit Wenige Verbinder erforderlichAufnahme besonders hoher Zugkräfte mit der KonstruX-Schraube möglichZulassungEuropäische Technische Bewertung ETA-19/0020

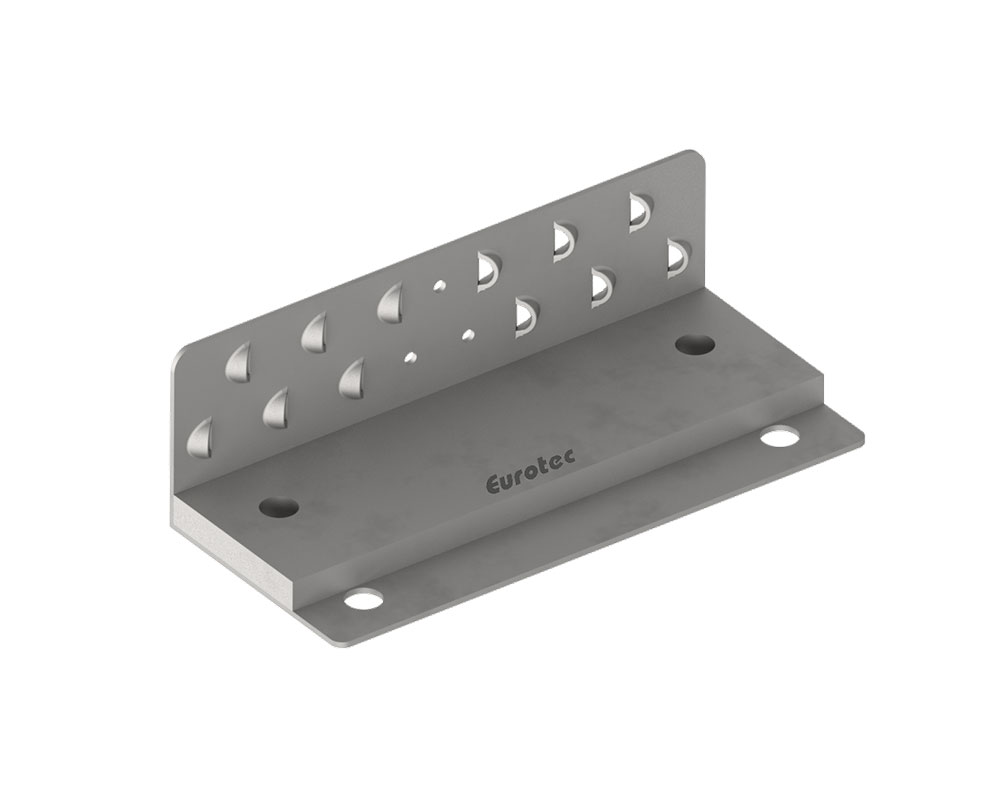

Bei einer Verankerung am Betonbauteil muss der Scherwinkel HB flach durch die Druckplatte Scherwinkel HB flach ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.EigenschaftenMaterialstärke: 12 mmZur Montage auf BetonSehr hohe Schertragfähigkeit dank innovativem BefestigungskonzeptMaterialS235 VerzinktHinweis: Darf nur in Kombination mit dem Scherwinkel HB flach verwendet werden. Der Scherwinkel HB flach ist nicht im Lieferumfang enthalten.

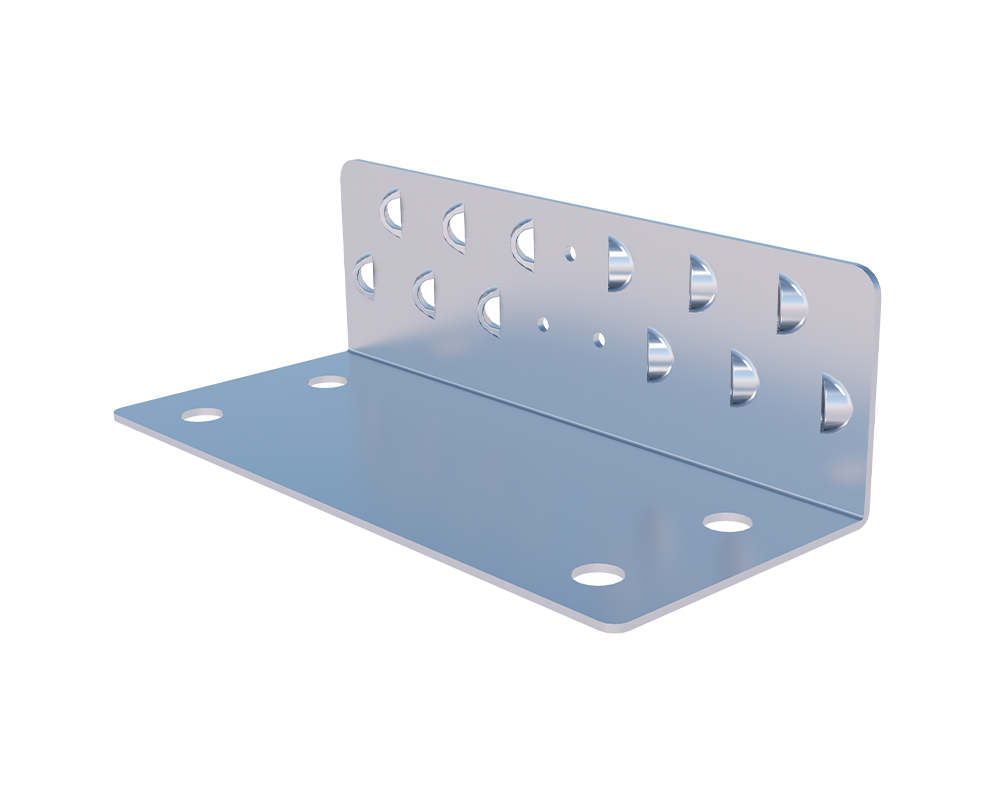

Mit dem Scherwinkel HB flach können Sie im Bereich des modernen Holzbaus Scherkräfte gezielt aufnehmen. Das Produkt findet im Holzrahmenbau Anwendung. Auftretende Lasten können durch eine zusätzliche Druckplatte in den Beton geleitet werden.MaterialScherwinkel HB flach: S250 VerzinktMaterialstärke Scherwinkel HB flach: 3 mmDruckplatte Scherwinkel HB flach: S235 VerzinktMaterialstärke Druckplatte Scherwinkel HB flach: 12 mmVorteilZur Montage auf Beton Sehr hohe Schertragfähigkeit dank innovativem BefestigungskonzeptGeringe Anzahl an Verbindern notwendigDarf nur in Kombination mit der Druckplatte Scherwinkel flach HB (Art.-Nr.: 954179) verwendet werden.ZulassungEuropäische Technische Bewertung ETA-19/0020

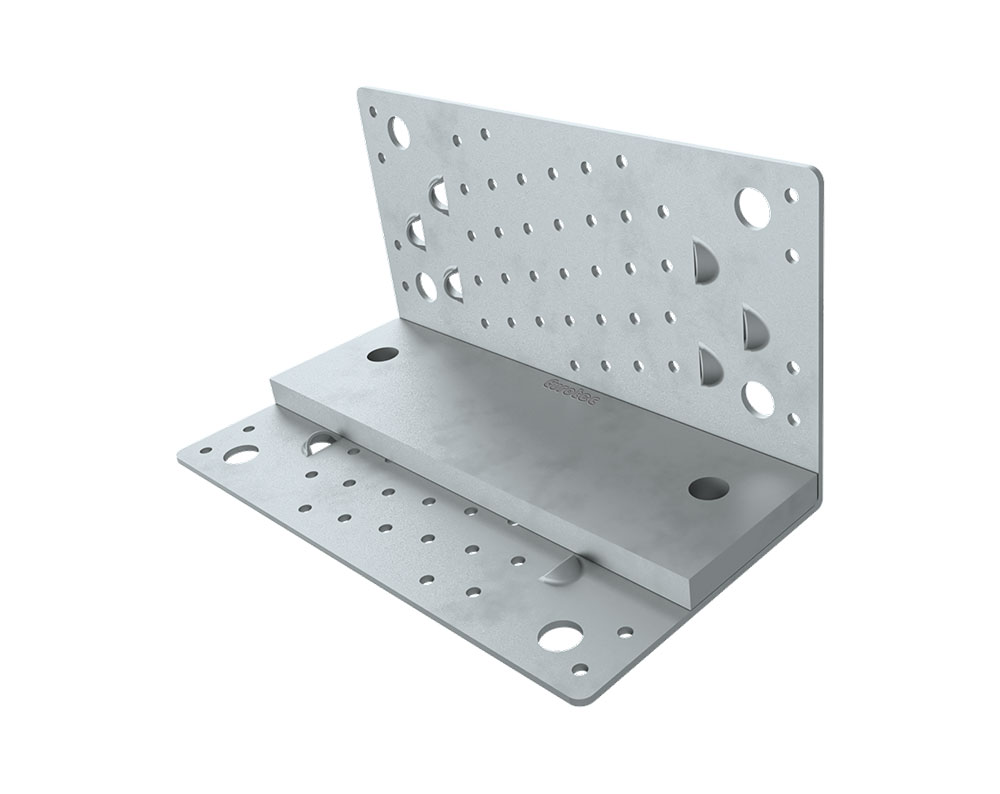

Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.
